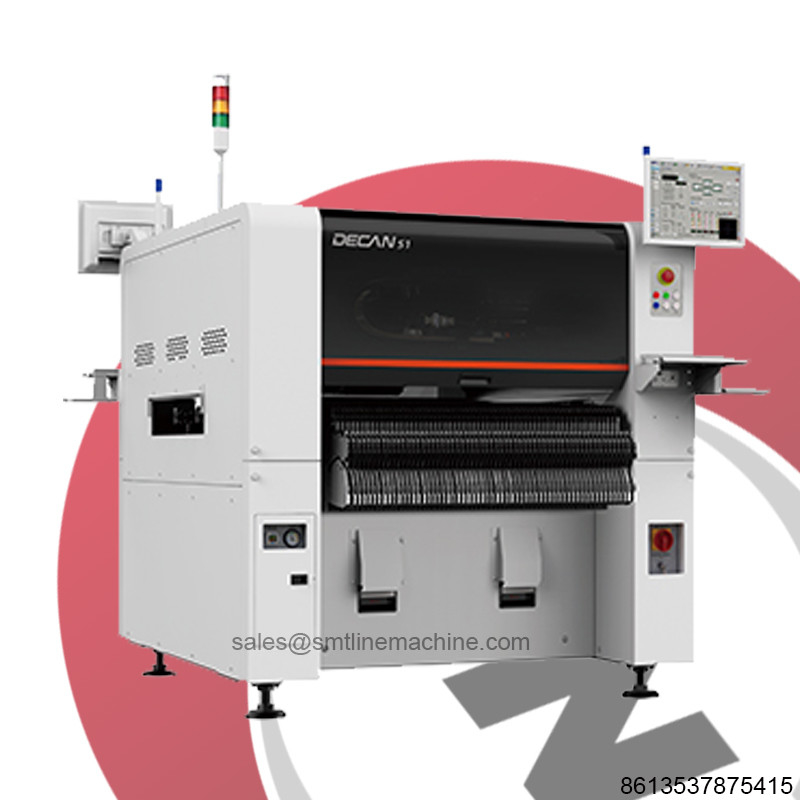

Samsung/HANWHA NEW DECAN S1 SMT PICK&PLACE MACHINE (Μηχανή επιλογής και τοποθέτησης)

Το παρακάτω είναι μια λεπτομερή περίληψη και ανάλυση των χαρακτηριστικών των επιδόσεων της μηχανής SMT Hanwha Samsung DECAN S1, με την υπογραφή των βασικών πλεονεκτημάτων και των τεχνικών χαρακτηριστικών της:

1Καλύτερη απόδοση στην ίδια κατηγορία: υπερμεγάλη ικανότητα επεξεργασίας PCB

Το DECAN S1 διαθέτει ηγετική ικανότητα επεξεργασίας PCB στον τομέα των μηχανών SMT μεσαίας ταχύτητας και υποστηρίζει τις ακόλουθες προδιαγραφές:
Τυπικό μέγεθος: 510 mm × 510 mm, κατάλληλο για τις περισσότερες παραδοσιακές ανάγκες παραγωγής PCB.
Επιλογές επέκτασης: Μπορεί να υποστηρίξει υπερμεγάλες πλακέτες PCB έως και 1.500 mm (μήκος) × 460 mm (εύρος), κατάλληλες για μεγάλες ταινίες ή ειδικά πλαίσια κυκλωμάτων (όπως ταινίες φωτισμού LED,βιομηχανικές πλακέτες ελέγχου, κλπ.).
Πλεονεκτήματα
Σημαντική μείωση του αριθμού των βημάτων για την απομόνωση των μεγάλων PCB και βελτίωση της αποτελεσματικότητας της παραγωγής μονοπίνακας.
Προσαρμογή στις ευέλικτες ανάγκες παραγωγής των προϊόντων πολλαπλής ποικιλίας και μεγάλου μεγέθους και μείωση της συχνότητας των αλλαγών γραμμής.

2Σταθερή τοποθέτηση μικροτσίπ: μείωση του ρυθμού πετάγματος υλικού και βελτίωση του ποσοστού απόδοσης

Το DECAN S1 έχει κάνει πολλές βελτιστοποιήσεις για τη σταθερότητα της τοποθέτησης μικροτσίπ:
Ακριβής αναγνώριση του κέντρου του ακροβομβίου: Ανίχνευση σε πραγματικό χρόνο της θέσης του ακροβομβίου από αισθητήρα υψηλής ακρίβειας για την αποφυγή σφαλμάτων τοποθέτησης που προκαλούνται από τη μετατόπιση.
Σχεδιασμός κατά της διαρροής: Βελτιστοποίηση του συστήματος ελέγχου της πίεσης του αέρα για τη μείωση των προβλημάτων πτώσης των εξαρτημάτων ή της απόρριψης υλικών που προκαλούνται από διαρροή κενού.
Βελτίωση του ποσοστού ρίψης υλικού: Μέσω της συντονισμένης βελτιστοποίησης του υλικού και των αλγορίθμων, ο ρυθμός ρίψης υλικού μικροτσίπ (όπως 0201,01005) μειώνεται στο επίπεδο που οδηγεί τη βιομηχανία, βελτίωση της αξιοποίησης των υλικών.
Πλεονεκτήματα
Διασφάλιση της συνέπειας τοποθέτησης μικροσκοπικών εξαρτημάτων, ειδικά κατάλληλων για την παραγωγή PCB υψηλής πυκνότητας, όπως smartphones και φορητές συσκευές.
Μείωση του χρόνου προσαρμογής των ωρών αναμονής και βελτίωση της συνολικής αποδοτικότητας της παραγωγής.

3Σύστημα οπτικής υψηλής ακρίβειας: διευρυμένη εμβέλεια αναγνώρισης και αποτελεσματικότητα

Το DECAN S1 είναι εξοπλισμένο με αναβαθμισμένη τεχνολογία οπτικής αναγνώρισης, η οποία βελτιώνει σημαντικά την ευελιξία και την ταχύτητα τοποθέτησης:
(1) Υψηλής εικόνας φωτογραφική μηχανή
Επεκτεινόμενη περιοχή αναγνώρισης: Υποστηρίζει κάλυψη πλήρους μεγέθους από 03015 μικρο-συστατικά (0,3 mm × 0,15 mm) έως 16 mm μεγάλα συστατικά και μπορεί να καλύψει διάφορες ανάγκες χωρίς να αλλάζει την κάμερα.
Τεχνολογία OntheFly: Τα εξαρτήματα αναγνωρίζονται σε υψηλή ταχύτητα κατά τη διάρκεια της κίνησης, μειώνοντας το χρόνο παύσης και βελτιώνοντας τον ρυθμό τοποθέτησης.

(2) Ευφυής συνεργασία των τροφοδοτών
Αυτόματη ευθυγράμμιση των σημείων διαχωρισμού υλικού: Η συσκευή επικοινωνεί με τον τροφοδότη σε πραγματικό χρόνο, βαθμολογεί αυτόματα τη θέση της ζώνης υλικού και εξασφαλίζει την ακρίβεια της αναρρόφησης.
Πλεονεκτήματα
Μείωση της χειροκίνητης παρέμβασης, βελτίωση του "συγχρονικού ρυθμού ρουφήγησης" πολλαπλών τύπων εξαρτημάτων και μείωση του χρόνου αναμονής τοποθέτησης.

(3) Βελτιστοποίηση της τοποθέτησης ειδικών κατασκευαστικών στοιχείων
Οπτικοποίηση της διαδικασίας αναγνώρισης κάμερας: Η σειρά αναγνώρισης ειδικά διαμορφωμένων εξαρτημάτων (όπως συνδέσμοι και καλύμματα προστασίας) ρυθμίζεται μέσω αλγορίθμων,και η ταχύτητα τοποθέτησης αυξάνεται κατά 25%.
Σενάρια εφαρμογής:
Επιτάχυνση του κύκλου παραγωγής ειδικών διαμορφωμένων εξαρτημάτων στον τομέα της ηλεκτρονικής αυτοκινήτου και του βιομηχανικού εξοπλισμού ελέγχου.

4. Ευφυής βαθμονόμηση και συντήρηση: Διασφάλιση μακροπρόθεσμης σταθερότητας

Το DECAN S1 εισάγει μια σειρά από έξυπνες λειτουργίες για να εξασφαλίσει τη συνεχή σταθερότητα της ακρίβειας και της ποιότητας κατά τη διάρκεια της διαδικασίας παραγωγής:
(1) Αυτόματη βαθμονόμηση κατά τη διάρκεια λειτουργίας (Καθορισμός χρόνου εκτέλεσης)
Δυναμικός μηχανισμός αντιστάθμισης:Εφαρμόζεται η διαδικασία βαθμονόμησης κατά τη διάρκεια της διαδικασίας παραγωγής για την αντιστάθμιση της απόκλισης της ακρίβειας που προκαλείται από αλλαγές θερμοκρασίας ή μηχανική φθορά σε πραγματικό χρόνο..
Πλεονεκτήματα
Η ακρίβεια τοποθέτησης (±25μm@Cpk≥1.0) μπορεί να διατηρηθεί χωρίς να σταματήσει το μηχάνημα, το οποίο είναι ιδιαίτερα κατάλληλο για εργοστάσια με συνεχή παραγωγή 24 ωρών.

(2) Σύστημα συντήρησης αυτοκινήτου
Προληπτική συντήρηση: Η τακτική ανίχνευση της πίεσης του αέρα και των παραμέτρων ροής του ακροβωτίου και του άξονα προειδοποιεί εκ των προτέρων για πιθανές βλάβες.
Καθαρισμός καθαρισμού υψηλής πίεσης: Απομακρύνετε αυτόματα ξένα υλικά από το στόμιο και τον άξονα για να αποφευχθεί η κακή απορρόφηση λόγω απόφραξης.
Πλεονεκτήματα
Μειώνει τη συχνότητα της χειροκίνητης συντήρησης, μειώνει τον χρόνο στάσης και παρατείνει τη διάρκεια ζωής των βασικών εξαρτημάτων.

Σύνοψη: Η βασική ανταγωνιστικότητα του DECAN S1

1- ισορροπία μεταξύ αποτελεσματικότητας και ακρίβειας: επίτευξη επιδόσεων τοποθέτησης υψηλής ταχύτητας (έως 100.000 CPH) σε μηχανές μεσαίας ταχύτητας, διατηρώντας παράλληλα ακρίβεια στο επίπεδο των μικρομίων.
2- Ευέλικτη προσαρμογή σε σύνθετες ανάγκες: Υπερμεγέθη συμβατότητα PCB, υποστήριξη πλήρους μεγέθους συστατικών και ευφυές σύστημα τροφοδοσίας για τη διευκόλυνση της παραγωγής μικτών γραμμών πολλαπλών ποικιλιών.
3. Ευφυής εγγύηση παραγωγής: Η δυναμική βαθμονόμηση και η τεχνολογία αυτόματης συντήρησης βελτιώνουν σημαντικά τη συνολική απόδοση του εξοπλισμού (OEE).

Εφαρμόσιμα σενάρια

Μεσαία και μεγάλης κλίμακας παραγωγή στον τομέα των καταναλωτικών ηλεκτρονικών συσκευών, των ηλεκτρονικών συσκευών αυτοκινήτων, του βιομηχανικού ελέγχου κλπ.
Σενάρια κατασκευής υψηλού επιπέδου με υψηλές απαιτήσεις για ποικιλία συστατικών και σταθερότητα τοποθέτησης.

Μέσω της τεχνολογικής καινοτομίας και του πρακτικού σχεδιασμού, το DECAN S1 έχει γίνει μια αξιόπιστη επιλογή για τις εταιρείες παραγωγής ηλεκτρονικών συσκευών για τη βελτίωση της παραγωγικής ικανότητας και της απόδοσης.

Προδιαγραφές DECAN S1
