FUJI XS03764 V12 Εργασιακή κεφαλή Μηχανική βαλβίδα SPOOL SMT

ΦΥΤΖΙXS03764 V12 μηχανική βαλβίδα λειτουργικής κεφαλής SPOOL

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση.

Περιγραφή του προϊόντος

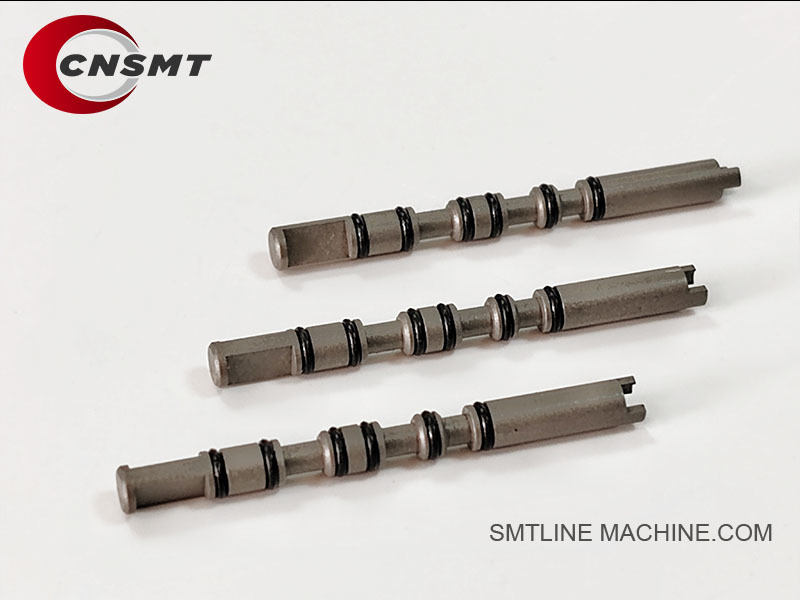

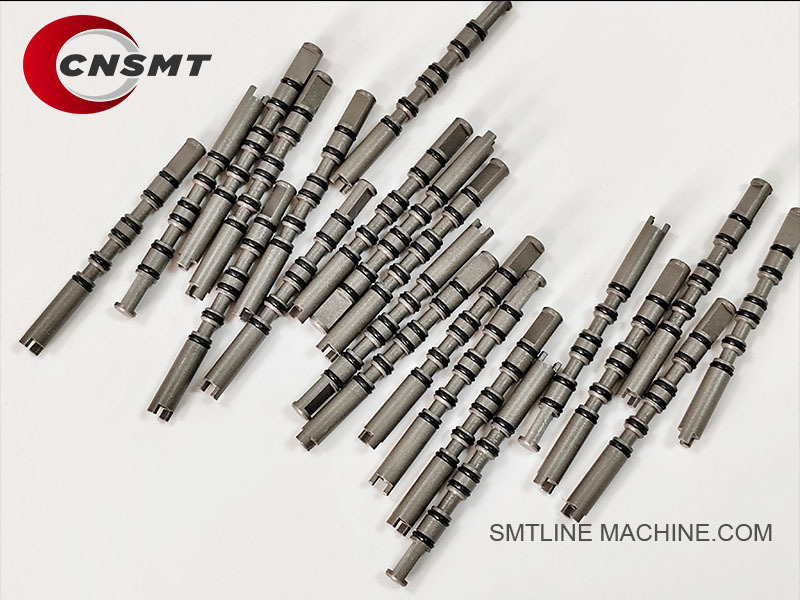

Ονομασία προϊόντος: FUJI V12 Εργασιακή κεφαλή Μηχανική βαλβίδα SPOOL
Αριθμός τμήματος: XS03764
Εφαρμογή: Εργασιακή κεφαλή FUJI NXT σειράς V12

Λειτουργία και Σκοπός

Βασική λειτουργία:
Το XS03764 SPOOL είναι το βασικό μηχανικό στοιχείο μέσα στην πνευματική βαλβίδα της FUJI V12 working head.Ελέγχει την ακριβή εναλλαγή μεταξύ κενού (πικ) και blow (τοποθεσία) λειτουργίες για το ακροφύσιο.

Τοποθεσία εγκατάστασης:
Εγκατασταμένο μέσα στο μπλοκ της πνευματικής βαλβίδας του κεφαλιού V12, ρυθμίζει τις διαδρομές αέρα μετατοπίζοντας μεταξύ των καταστάσεων κενού και πίεσης αέρα.

Χαρακτηριστικά απόδοσης:

Γρήγορη ανταπόκριση μετάβασης
Εξαιρετική αεροστεγή και αντοχή στην φθορά
Εξασφαλίζει ακριβή έλεγχο κενού για τους ακροφύσια, βελτιώνοντας την ακρίβεια τοποθέτησης

Τεχνικές προδιαγραφές (αναφορά)

Εφαρμόσιμες μηχανές

FUJI NXT σειρά:

Κεφαλή NXT V12
Συμβατό με μηχανές των σειρών NXT III, NXT V που χρησιμοποιούν την κεφαλή V12

---

Κύρια πλεονεκτήματα

Κατασκευή ακριβείας OEM
Υψηλή αντοχή και εξαιρετική απόδοση σφράγισης
Γρήγορη ανταπόκριση για την υψηλής ταχύτητας παραγωγή SMT
Εύκολη εγκατάσταση και αντικατάσταση, μειώνοντας τον χρόνο στάσης λειτουργίας

Συνιστώμενα συναφή μέρη

Πληροφορίες για την προμήθεια

Κατάσταση αποθεμάτων: Τακτικά αποθέματα, διαθέσιμα αμέσως
Χρόνος εκτέλεσης: 1-5 εργάσιμες ημέρες (ανάλογα με την ποσότητα)
Κατάσταση: 100% καινούργιο πρωτότυπο ή αντικατάσταση υψηλής ποιότητας

Διαθέσιμη υποστήριξη:

Τεχνικά δελτία δεδομένων και διαγράμματα συναρμολόγησης με εκρηκτικά
Πλήρης BOM για το πνευματικό σύστημα κεφαλής V12
Προτιμήσεις προμηθευτών και επιλογές παγκόσμιας αποστολής

---

Σχετικά εξαρτήματα για XS03764 SPOOL (V12 Μηχανική βαλβίδα με εργασιακή κεφαλή)

Υποστηρικτικά μηχανικά εξαρτήματα

Συνιστώμενα εφεδρικά κιτ

XS03764 (Spool) + XS03765 (Σώμα βαλβίδας) + XS03766 (Συναρμολόγιο σφραγίδας) + XS03767 (Ελατήριο)
XS03764 + XS00920 (Αισθητήρας κενού) + 2AGKHA000402 (Κύριο PCB) Για πλήρη αντικατάσταση πνευματικών και αισθητήρων

Εφαρμόσιμες μηχανές

FUJI NXT V12 Εργασιακή κεφαλή
Συμβατό με μοντέλα NXT II, III και V που χρησιμοποιούν κεφαλές V12

Διαθέσιμη υποστήριξη:

Πλήρης BOM (Φαρμακευτικό Λογαριασμό) για τη συναρμολόγηση βαλβίδας V12
Σχέδια συναρμολόγησης, διαγράμματα και οδηγίες συντήρησης
Παγκόσμια προμήθεια αποθεμάτων και προσφορές προμηθευτών

XS03764 SPOOL ∆ιαδικαστικός κατάλογος σχετικών αριθμών μερών

Συστήματα βασικών συστατικών

Εφαρμόσιμες μηχανές

FUJI NXT V12 Εργασιακή κεφαλή
Συμβατό με μοντέλα NXT II, NXT III, NXT V που χρησιμοποιούν κεφαλές V12

---

---

Εγχειρίδιο FAQ FUJI XS03764 V12 Εργασιακή κεφαλή Μηχανική βαλβίδα SPOOL

Γενικές πληροφορίες

Ε: Για ποιο σκοπό χρησιμοποιείται το XS03764 Mechanical Valve SPOOL;

Α:
Το XS03764 SPOOL είναι ένα κρίσιμο εσωτερικό στοιχείο του μηχανικού συνόλου βαλβίδων στο εσωτερικό της εργασιακής κεφαλής FUJI NXT V12.που επιτρέπει την ακριβή λειτουργία του ακροφύλλου με διάλεξη και τοποθέτηση.

Λειτουργία και αρχή λειτουργίας

Ε2: Ποια είναι η λειτουργία του μηχανικού τροχού βαλβίδας;

Α:

Ελέγχει την πνευματική ροή μέσα στο κεφάλι του V12.
Διακόπτες ανάμεσα στο κενό (για την ανάδειξη των εξαρτημάτων) και τη θετική πίεση ή την ατμόσφαιρα (για την απελευθέρωση των εξαρτημάτων ή τον καθαρισμό των ακροβωτίων).
Διασφαλίζει ακριβή και αξιόπιστη πνευματική απόδοση της κεφαλής.

Συμβατότητα μηχανών

Ε3: Με ποιες μηχανές είναι συμβατή η XS03764;

Α:

FUJI NXT ΙΙ
FUJI NXT III
Η σειρά FUJI NXT V (με κεφαλή λειτουργίας V12)

Εγκατάσταση και αντικατάσταση

Ε4: Πότε πρέπει να αντικατασταθεί η τροχιά XS03764;

Α:

Διαρροές αέρα κατά τη διάρκεια της επιλογής ή τοποθέτησης.
Το κενό δεν κρατάει σωστά.
Ο θετικός αέρας δεν λειτουργεί σωστά.
Η βενζίνη αποτυγχάνει ή κόλλησε.
Ο κύκλος συντήρησης υποδεικνύει φθορά (συνήθως μετά από 12-24 μήνες, ανάλογα με τη χρήση).

Ε5: Πώς να αντικαταστήσετε το τροχό;

Α:

1Κλείστε και πίεσε το μηχάνημα.
2Ανοίξτε την πνευματική βαλβίδα του V12.
3- Αφαιρέστε το σώμα της βαλβίδας και προσβλέψτε στο τροχό.
4. Ελέγξτε την κατάσταση του τροχού (XS03764), του σώματος της βαλβίδας (XS03765) και των δακτυλίων O (XS03766).
5Τοποθετήστε το νέο τροχό, λιρώστε με κατάλληλο πνευματικό λίπος.
6Επανέταξε την βαλβίδα, έλεγξε για διαρροές αέρα.

Κοινά θέματα και επίλυση προβλημάτων

Ε6: Ποια είναι τα κοινά συμπτώματα αποτυχίας;

Α:

Απώλεια κενού σε συγκεκριμένα ακροφύσια.
Αργή απελευθέρωση αέρα ή κολλημένες κινήσεις του ακροφύλλου.
Συνεχής φυσήξιμος αέρας όταν είναι αδρανής.
Αυξημένα λάθη επιλογής ή αποτυχίες τοποθέτησης.

Ε7: Ποιες είναι οι αιτίες αποτυχίας των τροχών;

Α:

Μακροχρόνια φθορά της επιφάνειας του τροχού.
Βρώμα, υπολείμματα ροής ή μόλυνση με λάδι μέσα στη βαλβίδα.
Η υποβάθμιση του δαχτυλιδιού O οδηγεί σε διαρροές.
Λάθος λίπανση ή έλλειψη συντήρησης.

Συμβουλές συντήρησης

Ε8: Πώς να συντηρηθεί η μηχανική τροχιά βαλβίδας;

Α:

Καθαρίζετε τακτικά το σύνολο βαλβίδων (συστήνεται κάθε 3-6 μήνες).
Αντικαταστήστε προληπτικά τον τροχό και τις σφραγίδες μετά από 12-24 μήνες ή μετά από σημάδια φθοράς.
Χρησιμοποιείστε μόνο εγκεκριμένο πνευματικό λίπος (υποστηριζόμενοι τύποι FUJI).
Κρατήστε την παροχή συμπιεσμένου αέρα στεγνή και καθαρή με κατάλληλα φίλτρα.

Σχετικά μέρη

Συμβουλές για τις προμήθειες

Το XS03764 είναι ένα καταναλωτικό κομμάτι. Η FUJI συνιστά να το κρατάτε σε αποθέματα για συντήρηση.
Συνήθως αντικαθίστανται μαζί με το XS03765 (Σώμα βαλβίδας) και το XS03766 (Συσκευή O-ring).
Διατίθεται μέσω των επίσημων διανομέων της FUJI και των προμηθευτών ανταλλακτικών SMT.

Συμπεράσματα

Το XS03764 V12 Mechanical Valve SPOOL είναι ζωτικής σημασίας για την σταθερή εναλλαγή κενού και αέρα στο κεφάλι FUJI NXT V12.σφάλματα στο στόμιο, και βελτίωση της αξιοπιστίας της τοποθέτησης.
