FUJIX M00804 2MGKHA093301 H12HS V12 Κινητήρας Κεφαλής Εργασίας Ανταλλακτικά SMT

FUJI XM00804 2MGKHA093301 H12HS V12 κινητήρας εργασίας

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση.

FUJI XM00804 / 2MGKHA093301 H12HS V12 κινητήρας εργασίας

Επισκόπηση του προϊόντος

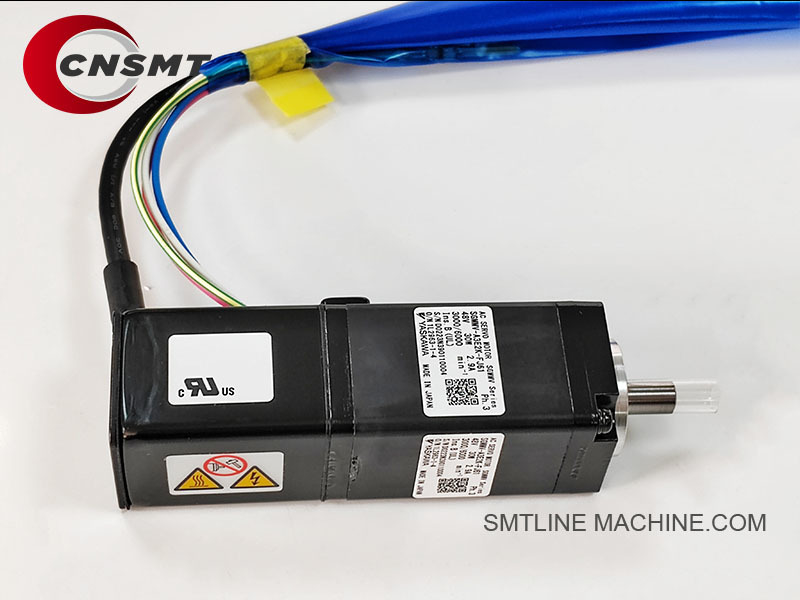

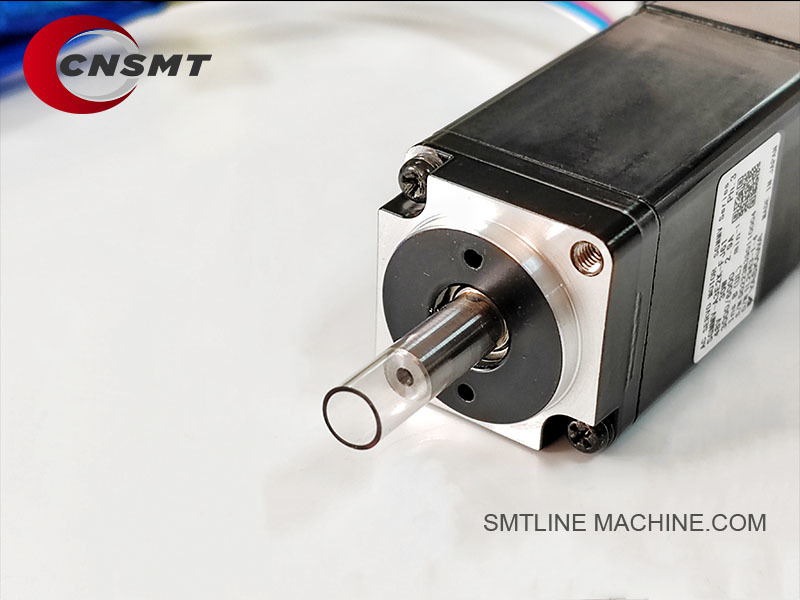

Ο κινητήρας FUJI XM00804 (εναλλακτικό PN: 2MGKHA093301) είναι ένας κινητήρας υψηλής ακρίβειας υψηλών επιδόσεων που έχει σχεδιαστεί για τις εργασιακές κεφαλές H12HS και V12 των μηχανών SMT FUJI NXT II και NXT III.Αυτός ο κινητήρας είναι ένα κρίσιμο συστατικό κίνησης υπεύθυνο για την τροφοδοσία των κεντρικών συστημάτων κίνησης εντός της κεφαλής εργασίας, συμπεριλαμβανομένης της ανύψωσης του άξονα Z (ανέβασμα/κατάβασμα του ακροβομβίου) και/ή της περιστροφής του άξονα Τήτα (τοποθέτηση γωνίας του ακροβομβίου), ανάλογα με την εγκατάσταση.

Βασικά χαρακτηριστικά

Μηχανή υψηλής ταχύτητας και υψηλής ροπής για τις κεφαλές επιλογής και θέσης SMT.
Υποστηρίζει την κίνηση στον άξονα Z (ανύψωση του ακροβολίου) ή την περιστροφή Theta (διόρθωση γωνίας του ακροβολίου).
Σχεδιασμένο για υψηλή αντοχή, σταθερότητα και ομαλή κίνηση σε συνεχή λειτουργία.
Βελτιστοποιημένο για γρήγορους χρόνους απόκρισης και ελάχιστες δονήσεις, βελτιώνοντας την ακρίβεια τοποθέτησης.
Είναι συμβατό με τις υψηλής ταχύτητας κεφαλές εργασίας H12HS και V12 σε μηχανές FUJI NXT.

Συμβατότητα μηχανών

FUJI NXT 2η σειρά
FUJI NXT Σειρά III
Εργαζόμενοι: H12HS, V12

Τεχνικές προδιαγραφές (τυπικές)

Κύρια εφαρμογές

Οδηγεί τον μηχανισμό ανύψωσης στον άξονα Z για ακριβή κίνηση του ακροφύλλου προς τα πάνω/κάτω.
Οδηγεί τον μηχανισμό περιστροφής Θήτα για ακριβή έλεγχο γωνίας του ακροφύλλου.
Δουλεύει με τη μητρική πλακέτα ελέγχου κεφαλιού (PN: 2AGKHB008800) για συγχρονισμένη λειτουργία.
Διασφαλίζει υψηλής ταχύτητας, υψηλής ακρίβειας τοποθέτηση σε γραμμές παραγωγής SMT.

Σχετικά εξαρτήματα και εξαρτήματα

Σύσταση συντήρησης

Ελέγξτε τακτικά τις συνδέσεις του κινητήρα (XS02050, XS02051) για φθορά ή βλάβη.
Βεβαιωθείτε ότι ο ανεμιστήρας ψύξης (XH01431) είναι καθαρός και λειτουργικός για να αποφευχθεί η υπερθέρμανση.
Προσέξτε για ασυνήθιστους θορύβους που υποδεικνύουν φθορά ρουλεμάν ή εσωτερικά μηχανικά προβλήματα.
Ελέγξτε την ευθυγράμμιση της ζεύξης (XS02100) για την αποφυγή μηχανικής καταπόνησης.
Προτεινόμενος κύκλος αντικατάστασης: 3-5 έτη, ανάλογα με την ένταση χρήσης.

Σύνοψη

Ο κινητήρας κεφαλής εργασίας FUJI XM00804 / 2MGKHA093301 είναι ένας απαραίτητος κινητήρας στις κεφαλές H12HS και V12, παρέχοντας ακριβείς κινήσεις στον άξονα Z και στον άξονα Theta.Επηρεάζει άμεσα την ακρίβεια τοποθέτησης και την αποτελεσματικότητα των μηχανών SMT FUJI NXTΗ τακτική συντήρηση εξασφαλίζει σταθερή, μακροχρόνια απόδοση.

Σχετικά εξαρτήματα για κινητήρα FUJI XM00804 / 2MGKHA093301

Συνιστώμενα ανταλλακτικά:

Συσκευή καλωδίωσης κινητήρα:
Περιλαμβάνει XS02050 (καλώδιο σήματος) + XS02051 (καλώδιο ισχύος)

Συσκευή κωδικοποίησης (προαιρετική εάν είναι εξοπλισμένη):
XS02410 (κωδικοποιητής θήτα/άξονα Z)

Συσκευή βαλβίδας κενού:
Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια και πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.

Συσκευή ψύξης:
XH01431 (αναπνευστήρας ψύξης) + φίλτρα ανεμιστήρα (εάν ισχύει)

Σημαντική σημείωση:

Ο κινητήρας XM00804 / 2MGKHA093301 λειτουργεί στενά με τη μητρική πλακέτα 2AGKHB008800, το καλώδιο του κινητήρα, τη μηχανική ζεύξη, τα πνευματικά εξαρτήματα και τους αισθητήρες.
Για βέλτιστο χρόνο λειτουργίας του μηχανήματος, συνιστάται να διατηρούνται αυτά τα συναφή εξαρτήματα μαζί.

Σχετικά νούμερα εξαρτημάτων για κινητήρα με εργασιακή κεφαλή FUJI XM00804 / 2MGKHA093301

Σύνοψη των αριθμών βασικών μερών:
Μηχανή: XM00804 / 2MGKHA093301Πίνακα ελέγχου: 2AGKHB008800Μηχανή: XS02050 (σημείο), XS02051 (δύναμη)Σύστημα κενού: XS03760 (κλειδί), XS00920 (αισθητήρας), XS03764 (κροτήρας)Κρύωση:XH01431 (παιομηχανικός ανεμιστήρας) Μηχανική ζεύξη: XS01300 (αποσκευή άξονα), XS02100 (σύνδεση)

Οδηγός Ενημερωτικών Ερωτήσεων FUJI XM00804 / 2MGKHA093301

Γενικές πληροφορίες

Ε: Τι είναι ο κινητήρας FUJI XM00804 / 2MGKHA093301;
Α:
Πρόκειται για έναν κινητήρα υψηλής ακρίβειας που χρησιμοποιείται στις κεφαλές FUJI NXT H12HS και V12, ο οποίος οδηγεί είτε τον άξονα Z (πάνω/κάτω ακροβολία) είτε τον άξονα Theta (στροφή ακροβολίου).Είναι απαραίτητο για την ακριβή τοποθέτηση των εξαρτημάτων στην παραγωγή SMT.

Ε2: Ποια μηχανήματα χρησιμοποιούν αυτόν τον κινητήρα;
Α:
FUJI NXT σειρά II ✔ FUJI NXT σειρά III ✔ Εργασιακές κεφαλές: H12HS και V12

Λειτουργίες και χαρακτηριστικά

Ε3: Τι ελέγχει αυτός ο κινητήρας;
Α:
Άξονας Z: Ανύψωση/κάτω του ακροβωτίου για την επιλογή και τοποθέτηση του εξαρτήματος. ✔ Άξονας Θήτα: περιστροφή του ακροβωτίου για τη ρύθμιση της γωνίας του εξαρτήματος.

Εξαρτάται από το πού είναι τοποθετημένος ο κινητήρας εντός της κεφαλής εργασίας.

Ε4: Είναι ο ίδιος κινητήρας τόσο για το Z όσο και για το Theta;
Α:
Ναι, το ίδιο μοντέλο κινητήρα (XM00804 / 2MGKHA093301) χρησιμοποιείται τόσο για τον άξονα Z όσο και για τον άξονα Theta, αλλά η λειτουργία εξαρτάται από τη θέση του και την καλωδίωση εντός της κεφαλής εργασίας.

Ε5: Αυτός ο κινητήρας είναι σταπ ή σερβο;
Α:
Συμπεριφέρεται ως υβριδικός κινητήρας υψηλής ακρίβειας, συχνά διαμορφωμένος ως σταπ με ανατροφοδότηση κωδικοποιητή, λειτουργώντας σε λειτουργία κλειστού κυκλώματος ελέγχου που διαχειρίζεται η κεφαλική μητρική πλακέτα (PN: 2AGKHB008800).

Εγκατάσταση και βαθμονόμηση

Ε6: Πώς τοποθετείται ο κινητήρας;
Α:
Τοποθετείται απευθείας στο εσωτερικό της κεφαλής λειτουργίας H12HS ή V12.

Καλώδιο σήματος (XS02050)
Καλώδιο τροφοδοσίας (XS02051) Μηχανικά συνδεδεμένο με τη χρήση της θήκης του άξονα του ακροβωτίου (XS01300) και του συνόλου ζεύξης (XS02100).

Ε7: Είναι αναγκαία η βαθμονόμηση μετά την αντικατάσταση;
Α:
- Ναι, ναι.
Άξονας Θήτα: Απαιτείται ευθυγράμμιση γωνίας μηδενικού σημείου. Άξονας Ζ: Απαιτείται βαθμονόμηση ανώτερου και κατώτερου ορίου οδικής κίνησης.Το μηχάνημα συνήθως εκτελεί αυτόματο homing κατά την εκκίνηση, αλλά οι χειροκίνητοι έλεγχοι συνιστώνται μετά την αντικατάσταση.

Κοινά θέματα και επίλυση προβλημάτων

Ε8: Συνηθισμένα συμπτώματα κινητικής βλάβης;
Α:
Καμία ανύψωση ή περιστροφή του ακροφύλλου. Ασυνήθιστος θόρυβος (σκόνισμα, κλικ). Δονήσεις ή κραδασμοί κατά την κίνηση. Τήτα ή συναγερμός άξονα Z στο μηχάνημα. Απώλεια βήματος, οδηγώντας σε λάθος ευθυγράμμιση.Υπερθέρμανση (ελέγξτε τον ανεμιστήρα ψύξης XH01431).

Ε9: Ποιες είναι οι αιτίες της μηχανοκίνητης βλάβης;
Α:
Μηχανική φθορά (αποτυχία ρουλεμάν, χαλάρωση ζεύξης). Ηλεκτρική βλάβη (φθορά σπείρας, σφάλμα καλωδίου). Υπερθέρμανση λόγω αποτυχίας του ανεμιστήρα ψύξης (XH01431).Λάθος λειτουργίας συστήματος κενού που προκαλεί υπερφόρτωση του κινητήρα.

Ε10: Πώς να διαγνώσουμε τον κινητήρα;
Α:
Δοκιμή συνέχειας και αντίστασης των περιτυλίξεων του κινητήρα. Αντικατάσταση καλωδίων σήματος / ισχύος (XS02050 / XS02051) για τον έλεγχο σφαλμάτων καλωδίων. Έλεγχος εξόδων μητρικής πλακέτας (2AGKHB008800).Ο χειροκίνητος περιστροφής του άξονα πρέπει να είναι ομαλόςΕπιθεωρήστε την ζεύξη (XS02100) για ολίσθηση ή φθορά.

Σύσταση συντήρησης

Ε11: Πώς να συντηρήσετε αυτόν τον κινητήρα;
Α:
Διατηρήστε το κεφάλι και τα εσωτερικά εξαρτήματα απαλλαγμένα από σκόνη.Ελέγξτε τις μηχανικές συνδέσεις (XS02100) για την ορθή ευθυγράμμιση- Αντικαταστήστε τον κινητήρα σε σημεία υπερθέρμανσης, θορύβου ή απώλειας ακρίβειας.

Ε12: Συνιστώμενος κύκλος αντικατάστασης;
Α:
Συνήθως κάθε 3-5 χρόνια, ανάλογα με την ένταση χρήσης.

Σχετικά στοιχεία

Συμβουλές για την παραγγελία
Επιβεβαιώστε αν χρειάζεστε τον κινητήρα για τον άξονα Ζ ή τον άξονα Θήτα.
Ελέγξτε εάν απαιτούνται επίσης καλώδια (XS02050, XS02051)
Για βέλτιστες επιδόσεις, εξετάστε την αντικατάσταση σχετικών εξαρτημάτων όπως ο ανεμιστήρας ψύξης (XH01431) και η ζεύξη (XS02100).

Σύνοψη

Ο κινητήρας κεφαλής εργασίας FUJI XM00804 / 2MGKHA093301 είναι ένα κρίσιμο συστατικό για τη διασφάλιση ακριβούς κίνησης σε κεφαλές εργασίας V12 και H12HS.Η διατήρηση της βέλτιστης απόδοσής του είναι απαραίτητη για την επίτευξη υψηλής ακρίβειας τοποθέτησης και λειτουργικότητας μηχανών στην παραγωγή SMT.
