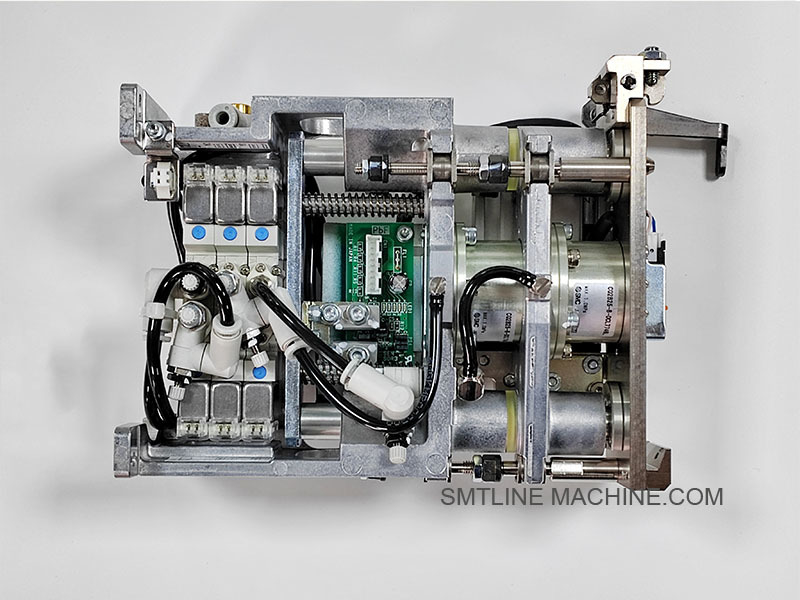

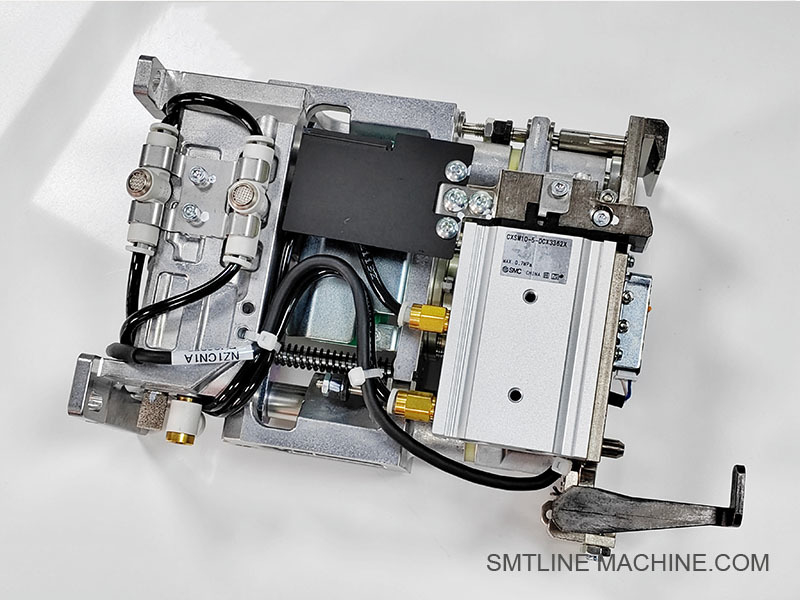

FUJI NXT Ολοκληρωμένο Σταθμός Ανταλλαγής Μπεκ UL03400 Ανταλλακτικά SMT

FUJIUL03400 Σταθμός Ανταλλαγής Ακροφυσίων NXT

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

FUJI UL03400 NXT Σταθμός Ανταλλαγής Ακροφυσίων – Περιγραφή Προϊόντος

Επισκόπηση

Το FUJI UL03400 είναι ένας πλήρως αυτοματοποιημένος σταθμός ανταλλαγής ακροφυσίων σχεδιασμένος για χρήση με μηχανές τοποθέτησης SMT της σειράς FUJI NXT. Επιτρέπει στην κεφαλή εργασίας να αλλάζει αυτόματα ακροφύσια κατά τη διάρκεια της λειτουργίας χωρίς χειροκίνητη παρέμβαση, βελτιώνοντας την ευελιξία της παραγωγής, την απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.

Βασικά Χαρακτηριστικά

Υποστηρίζει αυτόματη αλλαγή ακροφυσίων κατά τη διάρκεια της ζωντανής παραγωγής.
Σχεδιασμένο για να συγκρατεί και να οργανώνει πολλαπλούς τύπους ακροφυσίων για διαφορετικά εξαρτήματα.
Διαθέτει ακριβή μηχανική ευθυγράμμιση για ασφαλή τοποθέτηση και αφαίρεση.
Ενσωματώνεται με το σύστημα αναγνώρισης ταυτότητας ακροφυσίων της μηχανής (π.χ., πείροι κωδικών ή αισθητήρες).
Στιβαρή και ανθεκτική κατασκευή για αλλαγές ακροφυσίων υψηλής συχνότητας.
Εύκολη συντήρηση και αντικατάσταση δίσκων ή ραφιών ακροφυσίων.

Εφαρμόσιμες Μηχανές

FUJI NXT I / NXT II / NXT III modules
Συμβατό με κεφαλές εργασίας:
H04, H08, H12HS, V12, H24, κ.λπ.

> Ο αριθμός των σταθμών ανταλλαγής ανά μονάδα εξαρτάται από τη διάταξη της μηχανής και τη στρατηγική αλλαγής ακροφυσίων.

Δομή και Εξαρτήματα

Σχετικά Εξαρτήματα & Αξεσουάρ

Συμβουλές Συντήρησης

Καθαρίζετε τακτικά τους δίσκους για να αποτρέψετε το μπλοκάρισμα ή την κακή ευθυγράμμιση των ακροφυσίων.
Ελέγχετε τους πείρους αναγνώρισης για φθορά για να εξασφαλίσετε τη σωστή ανίχνευση ακροφυσίων.
Αντικαταστήστε τους δίσκους ή τα προστατευτικά καλύμματα εάν έχουν υποστεί ζημιά ή παραμόρφωση.
Επαληθεύστε ότι οι βίδες στερέωσης παραμένουν σφιχτές για να εξασφαλίσετε την ακρίβεια θέσης.

Σύνοψη

Ο Σταθμός Ανταλλαγής Ακροφυσίων FUJI UL03400 είναι ένα κρίσιμο εξάρτημα αυτοματισμού στις γραμμές FUJI NXT SMT, επιτρέποντας απρόσκοπτες, αυτόματες αλλαγές ακροφυσίων. Μειώνει τον χειρωνακτικό φόρτο εργασίας, ενισχύει την απόδοση και εξασφαλίζει σταθερή, υψηλής ταχύτητας παραγωγή σε διάφορους τύπους προϊόντων.

Σχετικά Αξεσουάρ – Σταθμός Ανταλλαγής Ακροφυσίων FUJI UL03400

Σημειώσεις Χρήσης:

Ο δίσκος (UL03401) είναι το βασικό αφαιρούμενο στοιχείο — καθένα μπορεί να συγκρατήσει ένα συγκεκριμένο σύνολο ακροφυσίων.
Το σετ πείρων ID (UL03402) εξασφαλίζει ότι κάθε υποδοχή ακροφυσίου αναγνωρίζεται με ακρίβεια από τη μηχανή.
Προστατευτικά στοιχεία όπως ασπίδες σκόνης και αντιστατικά ένθετα βοηθούν στη διατήρηση της ακεραιότητας των ακροφυσίων σε παραγωγή μεγάλου όγκου.
Εάν η γραμμή NXT σας αλλάζει συχνά τύπους ακροφυσίων ή χειρίζεται ευαίσθητα εξαρτήματα, αυτά τα αξεσουάρ συνιστώνται ιδιαίτερα.

FUJI UL03400 Σταθμός Ανταλλαγής Ακροφυσίων – Σχετικοί Αριθμοί Μέρους

Συμβατά Ακροφύσια (Κοινά Παραδείγματα)

Σημειώσεις

Όλοι οι αριθμοί μερών που αναφέρονται είναι επίσημα μέρη FUJI.
Οι δίσκοι κατά παραγγελία μπορούν να διαμορφωθούν με βάση συγκεκριμένα μοντέλα ακροφυσίων που χρησιμοποιούνται.
Ο αριθμός των δίσκων και των σταθμών που είναι εγκατεστημένοι εξαρτάται από τη διαμόρφωση της μονάδας και τη συχνότητα αλλαγής ακροφυσίων.

Οδηγός FAQ – FUJI UL03400 NXT Σταθμός Ανταλλαγής Ακροφυσίων

Γενικές Ερωτήσεις

Ε1: Για τι χρησιμοποιείται ο Σταθμός Ανταλλαγής Ακροφυσίων FUJI UL03400;

Α:
Το UL03400 είναι ένας πλήρως αυτόματος σταθμός ανταλλαγής ακροφυσίων σχεδιασμένος για μηχανές pick-and-place FUJI NXT I, II και III. Επιτρέπει στην κεφαλή τοποθέτησης να αλλάζει αυτόματα ακροφύσια κατά τη διάρκεια της παραγωγής, αυξάνοντας την απόδοση και επιτρέποντας τον ευέλικτο χειρισμό εξαρτημάτων.

Ε2: Με ποιες μηχανές είναι συμβατό;

Α:

FUJI NXT I / NXT II / NXT III modules
Συμβατό με κεφαλές όπως H04, H08, H12HS, H24, V12, κ.λπ.

Ε3: Πόσα ακροφύσια μπορεί να συγκρατήσει;

Α:
Ο αριθμός των ακροφυσίων που συγκρατεί εξαρτάται από το μοντέλο του δίσκου (π.χ., UL03401). Κάθε δίσκος περιέχει συνήθως πολλαπλές υποδοχές (6–10) για ακροφύσια. Μπορούν να χρησιμοποιηθούν πολλαπλοί δίσκοι σε έναν σταθμό ανταλλαγής ανάλογα με τη διαμόρφωση.

Λειτουργία & Λειτουργικότητα

Ε4: Πώς λειτουργεί;

Α:
Ο σταθμός ανταλλαγής ακροφυσίων είναι τοποθετημένος στη μονάδα τοποθέτησης. Κατά τη διάρκεια της λειτουργίας, η κεφαλή σταθμεύει πάνω από τον σταθμό, εναποθέτει το τρέχον ακροφύσιο σε μια κενή υποδοχή και παίρνει ένα νέο όπως απαιτείται. Η μηχανή αναγνωρίζει τον τύπο του ακροφυσίου μέσω πείρων ID ή πείρων κωδικοποίησης.

Ε5: Είναι η διαδικασία αλλαγής ακροφυσίων πλήρως αυτόματη;

Α:
Ναι. Ολόκληρη η ακολουθία αλλαγής ακροφυσίων ελέγχεται από το λογισμικό της μηχανής, χωρίς να απαιτείται χειροκίνητη αλληλεπίδραση κατά τη διάρκεια της παραγωγής.

Ε6: Υποστηρίζει την ανίχνευση ID ακροφυσίων;

Α:
Ναι. Χρησιμοποιεί μηχανικούς πείρους ID (UL03402) ή ενσωματωμένους αισθητήρες για την ανίχνευση του τύπου του ακροφυσίου και την επιβεβαίωση της σωστής τοποθέτησης. Το σύστημα καταγράφει την κατάσταση του ακροφυσίου σε πραγματικό χρόνο.

Εγκατάσταση & Συντήρηση

Ε7: Πού είναι εγκατεστημένο το UL03400;

Α:
Συνήθως τοποθετείται στη ράγα πλαισίου ή στην πλατφόρμα μέσα στη μονάδα FUJI NXT, είτε μπροστά είτε πίσω, ανάλογα με τη διάταξη της μηχανής.

Ε8: Απαιτείται βαθμονόμηση;

Α:
Ναι. Μετά την εγκατάσταση, οι θέσεις του δίσκου και του ακροφυσίου πρέπει να βαθμονομηθούν μέσω του συστήματος ελέγχου της μηχανής για να εξασφαλιστούν ακριβείς κινήσεις επιλογής και τοποθέτησης.

Ε9: Πόσο συχνά πρέπει να συντηρείται;

Α:
Καθαρίζετε τον δίσκο εβδομαδιαία ή μετά από κάθε βάρδια σε περιβάλλοντα με σκόνη. Επιθεωρείτε τους πείρους ID και τα ελατήρια του δίσκου μηνιαίως για φθορά. Αντικαταστήστε τα προστατευτικά καλύμματα εάν έχουν υποστεί ζημιά.

Αντιμετώπιση προβλημάτων

Ε10: Κοινά προβλήματα και λύσεις:

Επισκόπηση Σχετικών Μερών

Βέλτιστες Πρακτικές
Χρησιμοποιείτε πάντα καθαρά, άθικτα ακροφύσια στον δίσκο. Επιβεβαιώστε την αντιστοίχιση ακροφυσίου-δίσκου στο λογισμικό του συστήματος. Χρησιμοποιείτε γνήσιους δίσκους και αξεσουάρ FUJI για την αποφυγή σφαλμάτων ευθυγράμμισης. Διατηρείτε έναν εφεδρικό δίσκο (UL03401) έτοιμο για μείωση του χρόνου διακοπής λειτουργίας.

Συμπέρασμα

Ο Σταθμός Ανταλλαγής Ακροφυσίων FUJI UL03400 είναι ένα απαραίτητο εργαλείο αυτοματισμού για γραμμές SMT υψηλής μίξης, υψηλής ταχύτητας που χρησιμοποιούν μηχανές NXT. Με τη σωστή εγκατάσταση, την τακτική συντήρηση και τα σωστά αξεσουάρ, επιτρέπει αποτελεσματικές, χωρίς σφάλματα αλλαγές ακροφυσίων που ενισχύουν την παραγωγικότητα και την ακρίβεια τοποθέτησης.
