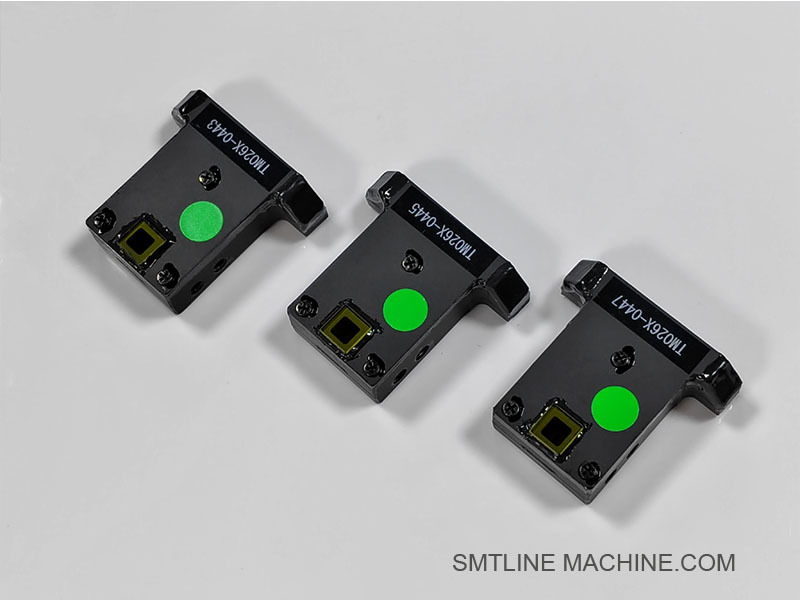

FUJI V12 IPS κάμερα φακούς SMT μηχανή ανταλλακτικά

Φακός κάμερας FUJIV12 IPS

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

Φακός κάμερας FUJI V12 IPS – Περιγραφή προϊόντος

Επισκόπηση

Ο φακός κάμερας FUJI V12 IPS είναι ένας οπτικός φακός υψηλής ακρίβειας ειδικά σχεδιασμένος για την κεφαλή εργασίας V12 των μηχανών τοποθέτησης FUJI NXT. Είναι ένα κρίσιμο εξάρτημα του IPS (Image Processing System) που καταγράφει εικόνες υψηλής ανάλυσης των εξαρτημάτων κατά τη διάρκεια λειτουργιών τοποθέτησης υψηλής ταχύτητας, εν κινήσει.

Βασικά χαρακτηριστικά

Οπτική διαύγεια υψηλής ανάλυσης για ακριβή αναγνώριση εξαρτημάτων
Σχεδιασμένο για επιθεώρηση όρασης εν κινήσει κατά τη διάρκεια της κίνησης pick-and-place
Λειτουργεί σε συνδυασμό με το πρίσμα κάμερας V12 OFC και τον αισθητήρα εικόνας
Κατασκευασμένο για να αντέχει σε κραδασμούς, θερμότητα και σκόνη σε περιβάλλοντα SMT υψηλής ταχύτητας
Εργοστασιακά βαθμονομημένη εστίαση και ευθυγράμμιση για απρόσκοπτη ενσωμάτωση

Εφαρμογές

Συμβατό με κεφαλές FUJI NXT V12 εξοπλισμένες με σύστημα όρασης IPS
Χρησιμοποιείται σε γραμμές SMT υψηλής ταχύτητας που απαιτούν επεξεργασία εικόνας σε πραγματικό χρόνο
Υποστηρίζει την αναγνώριση διαφόρων εξαρτημάτων, συμπεριλαμβανομένων μικρών IC και τσιπ 0201

Προδιαγραφές (Τυπικές)

Οφέλη

Επιτρέπει την ακριβή αναγνώριση εξαρτημάτων και την ακρίβεια τοποθέτησης
Βελτιστοποιημένο για απόδοση υψηλής ταχύτητας χωρίς απώλεια ποιότητας εικόνας
Μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση
Ενσωματώνεται απρόσκοπτα με το υλικό απεικόνισης IPS V12 της FUJI

Σχετικά εξαρτήματα

Σχετικά αξεσουάρ – Φακός κάμερας FUJI V12 IPS

Προαιρετικά / Υποστηρικτικά εξαρτήματα

Αυτά τα εξαρτήματα εγκαθίστανται συνήθως μαζί ως μέρος της μονάδας IPS της κεφαλής V12 στα συστήματα FUJI NXT. Η χρήση γνήσιων εξαρτημάτων FUJI εξασφαλίζει ακρίβεια ευθυγράμμισης και αξιοπιστία εικόνας.

Φακός κάμερας FUJI V12 IPS – Σχετικοί αριθμοί εξαρτημάτων

> Σημείωση: Ο ακριβής αριθμός εξαρτήματος για τον φακό κάμερας IPS μπορεί να διαφέρει ανάλογα με την αναθεώρηση του φακού ή τις οπτικές προδιαγραφές που χρησιμοποιούνται σε διαφορετικές γενιές κεφαλών V12 (π.χ., V12, V12-HS). Η FUJI συνήθως δεν πουλάει το φακό ως αυτόνομο στοιχείο, αλλά ως μέρος της πλήρους μονάδας κάμερας ή της μονάδας IPS.

Οδηγός FAQ – Φακός κάμερας FUJI V12 IPS

Γενικές πληροφορίες

Ε1: Τι είναι ο φακός κάμερας FUJI V12 IPS;

Α: Ο φακός κάμερας FUJI V12 IPS είναι ένας οπτικός φακός υψηλής ακρίβειας που χρησιμοποιείται στην κεφαλή εργασίας V12 των μηχανών FUJI NXT SMT. Λειτουργεί με το IPS (Image Processing System) για να καταγράφει εικόνες εξαρτημάτων σε πραγματικό χρόνο κατά τη διάρκεια λειτουργιών pick-and-place για ευθυγράμμιση, περιστροφή και επιθεώρηση.

Ε2: Ποιες μηχανές FUJI χρησιμοποιούν τον φακό κάμερας V12 IPS;

Α:

Μηχανές FUJI NXT II / III / IV εξοπλισμένες με κεφαλές εργασίας V12 ή V12-HS
Οποιοδήποτε σύστημα που απαιτεί τοποθέτηση με υποβοήθηση όρασης υψηλής ταχύτητας

Λειτουργικότητα & Λειτουργία

Ε3: Τι κάνει ο φακός κάμερας IPS;

Α:
Εστιάζει την οπτική διαδρομή από το εξάρτημα (μέσω του πρίσματος OFC) στον αισθητήρα εικόνας, επιτρέποντας στο σύστημα IPS να αναλύσει:

Προσανατολισμό εξαρτήματος
Ευθυγράμμιση και περιστροφή
Μέγεθος και σχήμα συσκευασίας
Παρουσία ή απουσία (για ανίχνευση ελλιπών εξαρτημάτων)

Ε4: Ποια εξαρτήματα λειτουργούν με το φακό;

Α:

Πρίσμα κάμερας OFC (π.χ. XB03216)
Μονάδα αισθητήρα εικόνας IPS (π.χ. XH01052 / XH01191)
Δέσμη καλωδίων κάμερας (π.χ. XH01230)
Μονάδα φωτισμού LED (για φωτισμό χωρίς σκιά)

Συντήρηση & Αντικατάσταση
Ε5: Μπορεί ο φακός να καθαριστεί ή να επισκευαστεί;

Α:
Ναι, αλλά μόνο από εκπαιδευμένους τεχνικούς. Χρησιμοποιήστε αντιστατικά γάντια και κιτ καθαρισμού οπτικών φακών. Αποφύγετε την άμεση επαφή με την επιφάνεια του φακού. Καθαρίστε απαλά με μη λειαντικά μαντηλάκια.

Ε6: Πώς ξέρω ότι ο φακός έχει υποστεί ζημιά ή δεν είναι ευθυγραμμισμένος;

Α:
Μπορεί να παρατηρήσετε:

Θολές ή παραμορφωμένες εικόνες
Σφάλματα ευθυγράμμισης κατά την τοποθέτηση
Αποτυχία αναγνώρισης όρασης κατά τη λειτουργία
Αυξημένο ποσοστό σφαλμάτων τοποθέτησης

Ε7: Μπορώ να αντικαταστήσω τον φακό IPS ξεχωριστά;

Α:
Συνήθως, η FUJI παρέχει το φακό ως μέρος μιας συναρμολογημένης μονάδας κάμερας IPS. Η ξεχωριστή αντικατάσταση φακού ενδέχεται να μην υποστηρίζεται επίσημα. Ελέγχετε πάντα με την υπηρεσία FUJI.

Αντιμετώπιση προβλημάτων

Σχετικά εξαρτήματα

Βέλτιστες πρακτικές

Διατηρήστε τον φακό και το πρίσμα καθαρά για να διατηρήσετε την ακρίβεια της εικόνας
Αποφύγετε ισχυρούς φυσικούς κραδασμούς στην κεφαλή V12
Επαναβαθμονομήστε το σύστημα IPS μετά την αντικατάσταση οποιουδήποτε εξαρτήματος που σχετίζεται με το φακό
Αποθηκεύστε τις διατάξεις φακού σε αντιστατική, χωρίς σκόνη συσκευασία
