FUJI H04S XK04860 H04SF Εργασιακή κεφαλή Motherboard SMT ανταλλακτικά

FUJIH04S XK04860 H04SF working head motherboard
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση



Εισαγωγή προϊόντος – FUJIH04S XK04860 H04SF Working Head Motherboard

Αριθμός εξαρτήματος: XK04860
Μοντέλο: H04SF Working Head
Όνομα εξαρτήματος: Working Head Motherboard
Κατηγορία: Ηλεκτρονικά / Πίνακας ελέγχου
Εφαρμοζόμενος εξοπλισμός: Μηχανήματα Fuji NXT / NXT II με κεφαλές H04SF

Περιγραφή:

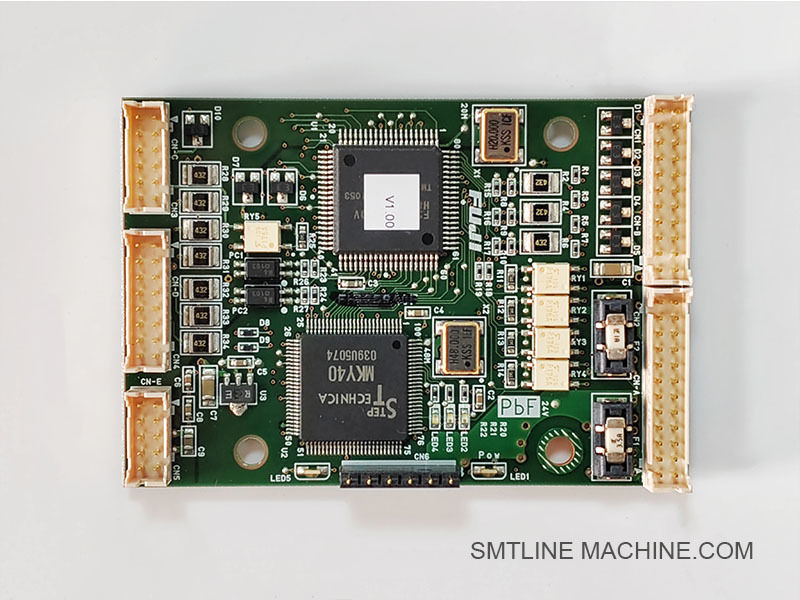

Η μητρική πλακέτα XK04860 είναι η κύρια πλακέτα ελέγχου που χρησιμοποιείται στην κεφαλή εργασίας Fuji H04SF, ένα μοντέλο κεφαλής υψηλής ακρίβειας, συμπαγές, σχεδιασμένο για την τοποθέτηση μικρών ηλεκτρονικών εξαρτημάτων με μεγάλη ταχύτητα.

Αυτή η μητρική πλακέτα χρησιμεύει ως ο κεντρικός κόμβος επεξεργασίας και δρομολόγησης σήματος για την κεφαλή εργασίας, διαχειρίζοντας όλες τις βασικές λειτουργίες όπως η κίνηση του ακροφυσίου, η επικοινωνία του συστήματος όρασης, η ανίχνευση κενού και ο έλεγχος του κινητήρα. Διασφαλίζει τον ακριβή συντονισμό μεταξύ των μηχανικών και ηλεκτρονικών υποσυστημάτων εντός της κεφαλής.

Βασικά χαρακτηριστικά:

Σχεδιασμένο για χρήση στην κεφαλή εργασίας H04SF
Ελέγχει τις λειτουργίες της κεφαλής: ενεργοποίηση ακροφυσίου, ανίχνευση κενού, έλεγχος άξονα Z/R
Διασυνδέεται με το σύστημα ελέγχου του μηχανήματος και τη μονάδα επεξεργασίας όρασης
Συμπαγής και βελτιστοποιημένη διάταξη για επεξεργασία σήματος υψηλής ταχύτητας
Ενσωματωμένοι σύνδεσμοι για αισθητήρες, σωληνοειδή και κωδικοποιητές

Τυπικές εφαρμογές:

Λειτουργίες pick-and-place SMT σε γραμμές παραγωγής υψηλής ταχύτητας
Τοποθέτηση εξαρτημάτων χρησιμοποιώντας κεφαλές H04SF σε πλατφόρμες NXT και NXT II
Συντονισμός σε πραγματικό χρόνο μηχανικών και εργασιών που βασίζονται στην όραση

Τεχνικά highlights:

PCB υψηλής ταχύτητας με σχεδιασμό πολλαπλών στρώσεων
Διασυνδέσεις προστατευμένες από ESD για εισόδους αισθητήρων
Διάταξη εξαρτημάτων μικτής επιφανειακής και διαμπερούς οπής
Ενσωματωμένα κυκλώματα θερμικής προστασίας και ρύθμισης σήματος

Συμβατότητα:

Πλήρως συμβατό με μηχανήματα Fuji NXT / NXT II που χρησιμοποιούν την κεφαλή εργασίας H04SF
Λειτουργεί με συναφή εξαρτήματα όπως η μονάδα κάμερας, η ηλεκτρομαγνητική βαλβίδα και ο αισθητήρας κενού

Σχετικά εξαρτήματα – XK04860 H04SF Working Head Motherboard

Αυτά τα εξαρτήματα υποστηρίζουν συλλογικά τις ηλεκτρομηχανικές και οπτικές λειτουργίες της κεφαλής εργασίας H04SF και διασφαλίζουν τον ακριβή χειρισμό εξαρτημάτων στα μηχανήματα Fuji NXT/NXT II.

Σχετικοί αριθμοί εξαρτημάτων – XK04860 H04SF Working Head Motherboard

Οδηγός FAQ – FUJIH04S XK04860 H04SF Working Head Motherboard

Αριθμός εξαρτήματος: XK04860
Όνομα εξαρτήματος: H04SF Working Head Motherboard
Εφαρμοζόμενο μοντέλο: Μηχανήματα Fuji NXT / NXT II (με κεφαλή H04SF)
Κατηγορία: Control PCB / Ηλεκτρονικά

1. Ποια είναι η λειτουργία της μητρικής πλακέτας XK04860;

Το XK04860 είναι η κύρια πλακέτα ελέγχου μέσα στην κεφαλή εργασίας H04SF. Διαχειρίζεται όλες τις εσωτερικές λειτουργίες της κεφαλής, συμπεριλαμβανομένων:

Ενεργοποίηση ακροφυσίου
Έλεγχος κινητήρα άξονα Z και άξονα R
Ανίχνευση κενού
Επικοινωνία με τον κύριο ελεγκτή του μηχανήματος και το σύστημα όρασης

2. Με ποια κεφαλή είναι συμβατό αυτό το εξάρτημα;

Σχεδιασμένο ειδικά για την κεφαλή εργασίας H04SF
Συμβατό με πλατφόρμες Fuji NXT και NXT II που χρησιμοποιούν κεφαλές H04SF

3. Ποια είναι τα σημάδια βλάβης της μητρικής πλακέτας;

Αποτυχία κίνησης ακροφυσίου
Απώλεια ανίχνευσης κενού
Σφάλματα επικοινωνίας κάμερας ή αισθητήρα
Η κεφαλή δεν αναγνωρίζεται από το μηχάνημα
Κωδικοί συναγερμού κεφαλής ή αποτυχία αρχικοποίησης κεφαλής

4. Πώς διαγιγνώσκεται η μητρική πλακέτα;

Χρησιμοποιήστε διαγνωστικά μηχανήματος Fuji για να ελέγξετε την επικοινωνία της κεφαλής
Επιθεωρήστε για ορατές ζημιές (σημάδια καψίματος, σπασμένοι σύνδεσμοι)
Δοκιμάστε τάσεις και σήματα με ένα πολύμετρο ή παλμογράφο (από εξειδικευμένο τεχνικό)
Αντικαταστήστε με μια γνωστή καλή πλακέτα (εάν είναι διαθέσιμη) για επαλήθευση

5. Μπορεί η μητρική πλακέτα να αντικατασταθεί μεμονωμένα;

Ναι. Μπορεί να αντικατασταθεί ξεχωριστά από τη συνολική συναρμολόγηση της κεφαλής, αλλά:

Η προστασία από στατικό ηλεκτρισμό (ESD) είναι απαραίτητη
Το υλικολογισμικό/η διαμόρφωση ενδέχεται να απαιτεί αντιστοίχιση ή ενημέρωση
Ενδέχεται να απαιτηθεί επαναευθυγράμμιση ή βαθμονόμηση μετά την εγκατάσταση

6. Ποια εργαλεία και προφυλάξεις απαιτούνται;

Εργαλεία ασφαλή για ESD και ιμάντα γείωσης
Οδηγός ροπής ή κατσαβίδι για εσωτερικές βίδες
Καθαρός, στατικός χώρος εργασίας
Προσεκτική επανασύνδεση καλωδίων χρησιμοποιώντας τις αρχικές καλωδιώσεις

7. Σχετικά εξαρτήματα για έλεγχο ή αντικατάσταση με τη μητρική πλακέτα

8. Οδηγίες αποθήκευσης και χειρισμού

Αποθηκεύστε σε αντιστατική συσκευασία
Αποφύγετε την κάμψη ή το μηχανικό σοκ
Μην αγγίζετε εξαρτήματα ή ακίδες συνδέσμων με γυμνά χέρια
