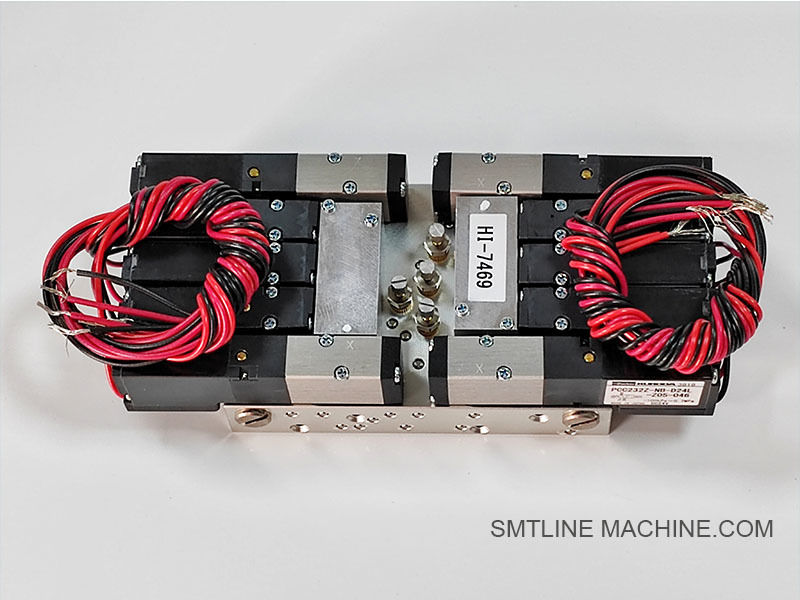

FUJI 2MGKHH014000 XB03122 H02 H02F-κεφαλή βαλβίδα σωληνοειδούς κενού SMT Parts

FUJI 2MGKHH014000 XB03123 H02 H02F - ηλεκτρομαγνητική βαλβίδα κενού κεφαλής
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

Εισαγωγή προϊόντος – FUJI 2MGKHH014000 / XB03123 Βαλβίδα κενού (Κεφαλή H02 / H02F)

Αριθμοί εξαρτημάτων:

2MGKHH014000
XB03123 (εναλλακτικός ή συνδεδεμένος κωδικός εξαρτήματος)

Όνομα προϊόντος:

Βαλβίδα κενού – για κεφαλή εργασίας H02 / H02F

Κατηγορία:

Εξάρτημα πνευματικού ελέγχου / Σύστημα κενού

Εφαρμόσιμα μοντέλα:

FUJI NXT H02 και H02F Working Heads

Επισκόπηση προϊόντος

Το FUJI 2MGKHH014000 (XB03123) είναι μια βαλβίδα κενού ακριβείας που χρησιμοποιείται στις κεφαλές εργασίας H02 και H02F των μηχανών επιφανειακής τοποθέτησης FUJI NXT series. Αυτή η βαλβίδα ελέγχει τη ροή κενού on/off προς το ακροφύσιο αναρρόφησης κατά τη διάρκεια των λειτουργιών pick-and-place. Διαδραματίζει κρίσιμο ρόλο στη διασφάλιση της ακριβούς παραλαβής εξαρτημάτων, της ασφαλούς συγκράτησης και της έγκαιρης απελευθέρωσης.

Βασικά χαρακτηριστικά

Απόκριση υψηλής ταχύτητας
Επιτρέπει την ταχεία εναλλαγή κενού για τοποθέτηση εξαρτημάτων υψηλής ταχύτητας.

Σταθερός έλεγχος κενού
Διατηρεί ακριβή έλεγχο του χρονισμού αναρρόφησης και της πίεσης ροής αέρα.

Συμπαγής και ανθεκτικός σχεδιασμός
Σχεδιασμένο για στενή ενσωμάτωση στη μονάδα κεφαλής, ενώ αντέχει σε συνεχή κύκλο.

Αξιόπιστη λειτουργία
Υποστηρίζει χιλιάδες λειτουργίες ανά λεπτό υπό τους κύκλους λειτουργίας του μηχανήματος FUJI NXT.

Εφαρμογές

Ελέγχει τη ροή κενού στη μονάδα ακροφυσίων στις κεφαλές H02 και H02F.
Διασφαλίζει τον ακριβή χρονισμό παραλαβής και απελευθέρωσης κατά την τοποθέτηση SMT υψηλής ταχύτητας.
Ενσωματωμένο στο εσωτερικό πνευματικό κύκλωμα της κεφαλής εργασίας.

Προδιαγραφές (Τυπικές)

Τύπος: Κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα
Τάση λειτουργίας: 24V DC (τυπική για συστήματα ελέγχου FUJI)
Χρόνος απόκρισης:< 20 ms
Θύρες: 2 ή 3 ανάλογα με τη διαμόρφωση του κυκλώματος
Τοποθέτηση: Τοποθετημένο απευθείας στην πνευματική βάση κεφαλής H02/H02F
Υλικό: Μεταλλικό σώμα με στεγανοποιήσεις υψηλής αντοχής
Έλεγχος: Ενεργοποιείται μέσω της λογικής του συστήματος κενού του μηχανήματος (μέσω PCB κεφαλής)

Σημειώσεις εγκατάστασης

Χρησιμοποιήστε με γνήσιες κεφαλές FUJI για να εξασφαλίσετε μηχανική εφαρμογή και ακεραιότητα στεγανοποίησης κενού.
Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες κενού είναι σωστά συνδεδεμένοι και χωρίς διαρροές.
Ο προσανατολισμός της βαλβίδας και η ευθυγράμμιση του παρεμβύσματος είναι κρίσιμα για την αποφυγή προβλημάτων απόδοσης.

Τυπικά Σχετικά Εξαρτήματα

Σχετικά αξεσουάρ – FUJI 2MGKHH014000 / XB03123 Βαλβίδα κενού

Σχετικοί αριθμοί εξαρτημάτων – FUJI 2MGKHH014000 / XB03123 Βαλβίδα κενού και εξαρτήματα

Σημειώσεις:

Χρησιμοποιήστε γνήσια εξαρτήματα FUJI για να διατηρήσετε την ακεραιότητα του κενού και την απόδοση του μηχανήματος.
Η αντικατάσταση της στεγανοποίησης και η επιθεώρηση της σωλήνωσης συνιστώνται κατά τη συντήρηση της βαλβίδας.
Οι ηλεκτρικές συνδέσεις πρέπει να ελέγχονται για φθορά ή διάβρωση για να αποφευχθεί η δυσλειτουργία της βαλβίδας.

Οδηγός FAQ – FUJI 2MGKHH014000 / XB03123 H02/H02F Βαλβίδα κενού

1. Τι κάνει αυτή η ηλεκτρομαγνητική βαλβίδα;

Απάντηση:
Η FUJI 2MGKHH014000 (γνωστή και ως XB03123) είναι μια ηλεκτρομαγνητική βαλβίδα κενού που ελέγχει την ενεργοποίηση/απενεργοποίηση της αναρρόφησης κενού στο ακροφύσιο στις κεφαλές εργασίας H02 και H02F. Επιτρέπει στην κεφαλή να παραλαμβάνει και να απελευθερώνει εξαρτήματα με ακριβή χρονισμό κατά τη διάρκεια των λειτουργιών SMT.

2. Πού είναι εγκατεστημένη αυτή η βαλβίδα;

Απάντηση:
Είναι τοποθετημένη μέσα στην κεφαλή εργασίας H02 ή H02F, συνήθως στο πνευματικό μπλοκ ή κοντά στη μονάδα ακροφυσίων και συνδέεται μέσω σωλήνωσης με την πηγή κενού και τη διαδρομή του ακροφυσίου.

3. Ποιες κεφαλές εργασίας είναι συμβατές;

Απάντηση:

Κεφαλή εργασίας H02
Κεφαλή εργασίας H02F
Και οι δύο χρησιμοποιούνται στις πλατφόρμες FUJI NXT I / II / III.

4. Τι συμβαίνει εάν η βαλβίδα αποτύχει;

Απάντηση:
Η αποτυχία μπορεί να οδηγήσει σε:

Αδυναμία παραλαβής εξαρτημάτων
Πρόωρη πτώση εξαρτημάτων
Συναγερμοί κενού ή κωδικοί σφάλματος παραλαβής
Μη σταθερό επίπεδο κενού ή πτώση πίεσης κατά τη λειτουργία

5. Πώς μπορώ να καταλάβω εάν η βαλβίδα είναι ελαττωματική;

Απάντηση:

Πραγματοποιήστε μια δοκιμή κενού και ακούστε για ακουστικές διαρροές
Χρησιμοποιήστε διαγνωστικό λογισμικό για να παρακολουθείτε τον χρόνο απόκρισης κενού
Αντικαταστήστε με μια γνωστή καλή βαλβίδα για να επαληθεύσετε το σφάλμα
Ελέγξτε για σημάδια εσωτερικής απόφραξης, αστοχίας πηνίου ή καθυστέρησης απόκρισης

6. Τεχνική επισκόπηση

7. Ποια εξαρτήματα σχετίζονται με αυτήν τη βαλβίδα;

8. Πώς να αντικαταστήσετε τη βαλβίδα;

Απάντηση:

1. Απενεργοποιήστε το μηχάνημα και αποσυνδέστε την παροχή αέρα.
2. Αφαιρέστε την κεφαλή εργασίας και αποκτήστε πρόσβαση στη βάση της βαλβίδας.
3. Αποσυνδέστε τη σωλήνωση κενού και την ηλεκτρική υποδοχή.
4. Ξεβιδώστε και αντικαταστήστε τη βαλβίδα.
5. Επανατοποθετήστε τη σωλήνωση και επαναβαθμονομήστε το επίπεδο κενού εάν χρειάζεται.

9. Συμβουλές συντήρησης

Αντικαταστήστε τη βαλβίδα κατά τη διάρκεια της προγραμματισμένης ανακατασκευής της κεφαλής
Καθαρίστε την γύρω περιοχή για να αποφύγετε την είσοδο υπολειμμάτων στις θύρες της βαλβίδας
Επιθεωρήστε τη γήρανση ή τις διαρροές του εύκαμπτου σωλήνα κενού
Ελέγξτε την αντίσταση του ηλεκτρικού πηνίου κατά τη διάρκεια των διαγνωστικών

10. Αυτή η βαλβίδα πωλείται μεμονωμένα ή σε κιτ;

Απάντηση:

Συνήθως πωλείται μεμονωμένα
Μπορεί να περιλαμβάνεται σε πνευματικά κιτ κεφαλής H02/H02F ή σε κιτ συντήρησης
