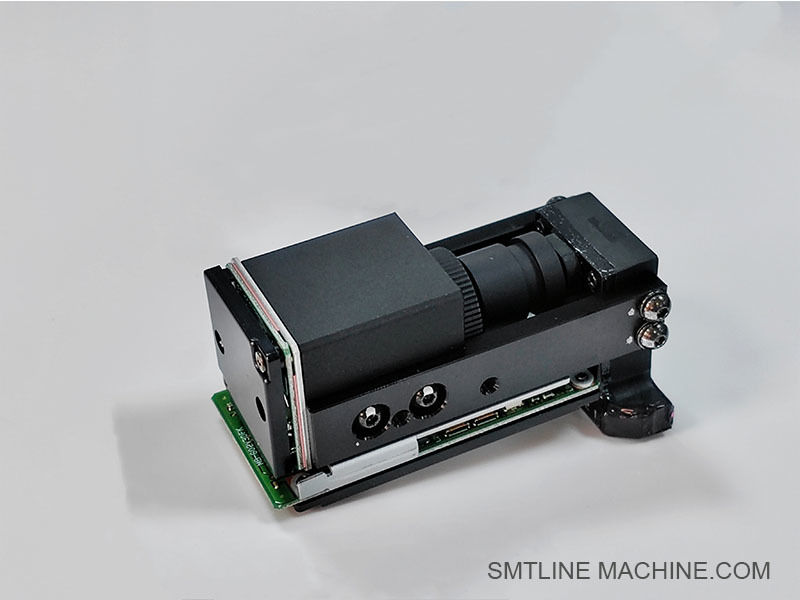

FUJI 2AGKHA014000 AA66W00 V12 λειτουργική κεφαλή IPS κάμερα SMT ανταλλακτικά

FUJI2AGKHA014000 AA66W00 V12 κεφαλή εργασίας IPS camera
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

Επισκόπηση προϊόντος

Αριθμός εξαρτήματος: 2AGKHA014000
Μοντέλο: AA66W00
Όνομα εξαρτήματος: IPS Camera (Αισθητήρας επεξεργασίας εικόνας)
Εφαρμόσιμη μηχανή: FUJI NXT Series — συμβατό με κεφαλές εργασίας V12 και H24
Λειτουργία: Κάμερα συστήματος όρασης ενσωματωμένη στην κεφαλή εργασίας για αναγνώριση εξαρτημάτων υψηλής ταχύτητας και υψηλής ακρίβειας και βαθμονόμηση τοποθέτησης.

Βασικά χαρακτηριστικά

1. Αναγνώριση εικόνας υψηλής ακρίβειας
Η κάμερα IPS καταγράφει εικόνες υψηλής ανάλυσης εξαρτημάτων και θέσεων PCB κατά την παραλαβή και την τοποθέτηση, επιτρέποντας στο σύστημα να καθορίσει την ακριβή θέση, τον προσανατολισμό και την ευθυγράμμιση των εξαρτημάτων πριν από την τοποθέτηση.

2. Ανίχνευση στάσης πολλαπλών γωνιών
Δυνατότητα ανίχνευσης προσανατολισμού εξαρτημάτων σε πολλαπλές γωνίες — συμπεριλαμβανομένων των πλευρικών όψεων — για την αποφυγή εσφαλμένων τοποθετήσεων και τη διασφάλιση της συνέπειας της ποιότητας.

3. Συμπαγής και ελαφρύς σχεδιασμός
Η μονάδα της κάμερας είναι ελαφριά και ενσωματώνεται απευθείας στην κεφαλή εργασίας (περίπου 2,5 kg συνολικά για την κεφαλή), επιτρέποντας γρήγορη κίνηση και ακριβή έλεγχο με μειωμένη μηχανική αδράνεια.

Προδιαγραφές & Συμβατότητα

Χρήση & Αντικατάσταση

Αυτό το εξάρτημα αντικαθίσταται συνήθως κατά τη διάρκεια της τακτικής συντήρησης ή εάν υπάρχουν προβλήματα με τη λήψη εικόνων, σφάλματα ευθυγράμμισης ή αποτυχία αναγνώρισης όρασης στη διαδικασία τοποθέτησης.
Η εγκατάσταση απαιτεί βαθμονόμηση ευθυγράμμισης με το λογισμικό της μηχανής.
Είναι ένα γνήσιο εξάρτημα FUJI ή μπορεί να είναι διαθέσιμο μέσω προμηθευτών τρίτων ως συμβατό ανταλλακτικό.

Σύνοψη

Η κάμερα FUJI AA66W00 (2AGKHA014000) IPS είναι ένα κρίσιμο μέρος της κεφαλής εργασίας V12 για την πλατφόρμα FUJI NXT SMT. Η επεξεργασία εικόνας υψηλής ταχύτητας, η αναγνώριση πολλαπλών γωνιών και η συμπαγής ενσωμάτωσή της εξασφαλίζουν ακριβή, αξιόπιστη τοποθέτηση εξαρτημάτων, συμβάλλοντας στη βελτίωση της συνολικής απόδοσης και της αποδοτικότητας της παραγωγής.

Σχετικά αξεσουάρ για την κάμερα FUJI AA66W00 IPS (κεφαλή V12)

Προαιρετικά εργαλεία και αξεσουάρ

Εξαρτήματα βαθμονόμησης / Συσκευές – Χρησιμοποιούνται κατά τη συντήρηση ή την αντικατάσταση της κάμερας IPS.
Μονάδα λογισμικού ευθυγράμμισης όρασης – Προαιρετικά βοηθητικά προγράμματα λογισμικού που χρησιμοποιούνται σε συστήματα FUJI NXT για συντονισμό εικόνας IPS.
Καλώδια / Συνδετήρες – Ειδικά καλώδια σήματος ή τροφοδοσίας κάμερας (επικοινωνήστε με την FUJI ή τον προμηθευτή για ταιριαστές προδιαγραφές).
Κιτ καθαρισμού φακών συστήματος όρασης FUJI – Εργαλεία κατά της στατικότητας και χωρίς σκόνη για τη διατήρηση της ποιότητας της εικόνας.

Σχετικοί αριθμοί εξαρτημάτων για την κάμερα FUJI AA66W00 IPS (κεφαλή V12)

Αυτοί οι αριθμοί εξαρτημάτων ενδέχεται να διαφέρουν ελαφρώς ανάλογα με τη συγκεκριμένη γενιά FUJI NXT (I/II/III) και τη διαμόρφωση της μηχανής.

Οδηγός FAQ

Όνομα προϊόντος: FUJI IPS Camera

Μοντέλο: AA66W00

Αριθμός εξαρτήματος: 2AGKHA014000

Χρησιμοποιείται σε: FUJI NXT V12 Working Head (επίσης συμβατό με H24)

1. Ποια είναι η λειτουργία της κάμερας AA66W00 IPS;

Η κάμερα IPS (Image Processing Sensor) είναι ενσωματωμένη στην κεφαλή εργασίας V12. Ο κύριος ρόλος της είναι:

Καταγράψτε εικόνες υψηλής ανάλυσης εξαρτημάτων και μαξιλαριών PCB.
Ανιχνεύστε τη θέση, τον προσανατολισμό και την κλίση των εξαρτημάτων πριν από την τοποθέτηση.
Βοηθήστε στη διόρθωση της μετατόπισης τοποθέτησης για να εξασφαλίσετε υψηλή ακρίβεια.

2. Πού είναι εγκατεστημένη η κάμερα;

Η κάμερα IPS είναι ενσωματωμένη μέσα στη μονάδα κεφαλής εργασίας V12, ακριβώς πίσω από τον άξονα του ακροφυσίου, με κατεύθυνση προς τα κάτω. Λειτουργεί σε συνδυασμό με την περιστροφή της κεφαλής (άξονας R) και τους μηχανισμούς παραλαβής εξαρτημάτων.

3. Ποιοι είναι οι σχετικοί αριθμοί εξαρτημάτων;

Μερικά συνήθως συσχετισμένα μέρη:

AA66W08 – Εναλλακτική έκδοση της κάμερας IPS.
2AGTHA009100 – Άξονας ακροφυσίου
2AGTHA005807 – Μηχανική βαλβίδα
H11352 / H50844 – Ηλεκτρομαγνητική βαλβίδα
H4897A – Ρουλεμάν για τον άξονα της κεφαλής
PM09NR4 – Κινητήρας άξονα R
GGAJ0403 / 3216 – Πίνακας λευκής βαθμονόμησης (για βαθμονόμηση όρασης IPS)

4. Πότε πρέπει να αντικατασταθεί η κάμερα IPS;

Αντικαταστήστε ή επισκευάστε την κάμερα εάν:

Το σύστημα όρασης αποτυγχάνει να αναγνωρίσει εξαρτήματα.
Η ακρίβεια τοποθέτησης εξαρτημάτων υποβαθμίζεται.
Σφάλματα όπως “αποτυχία λήψης όρασης” ή “εσφαλμένη ευθυγράμμιση γωνίας εξαρτήματος” εμφανίζονται συχνά.
Η οπτική επιθεώρηση αποκαλύπτει θόλωση φακού ή βρωμιά που δεν μπορεί να καθαριστεί.

5. Απαιτείται βαθμονόμηση μετά την αντικατάσταση;

Ναι. Μετά την αντικατάσταση της κάμερας IPS:

Εκτελέστε ευθυγράμμιση και βαθμονόμηση κεφαλής χρησιμοποιώντας εργαλεία λογισμικού FUJI.
Χρησιμοποιήστε πίνακες λευκής βαθμονόμησης (π.χ., 3216) για συντονισμό όρασης.
Εξασφαλίστε τη συμβατότητα υλικολογισμικού/λογισμικού για σωστή επικοινωνία της κάμερας.

6. Μπορεί το AA66W00 να αντικατασταθεί με το AA66W08;

Ναι, το AA66W08 είναι μια συνήθως χρησιμοποιούμενη συμβατή έκδοση. Ωστόσο, να επαληθεύετε πάντα τη μηχανική και τη συμβατότητα υλικολογισμικού με το σύστημα NXT σας πριν από την αντικατάσταση.

7. Η κάμερα χρησιμοποιείται τόσο για παραλαβή όσο και για τοποθέτηση;

Ναι. Συμμετέχει σε:

Σάρωση πριν από την παραλαβή για την επαλήθευση της παρουσίας του ακροφυσίου και της ετοιμότητας.
Επιθεώρηση μετά την παραλαβή για την επιβεβαίωση του προσανατολισμού και της ευθυγράμμισης των εξαρτημάτων.
Προσαρμογή πριν από την τοποθέτηση για την αντιστάθμιση τυχόν ανιχνευόμενης μετατόπισης.

8. Είναι η κάμερα IPS συμβατή με H24 ή άλλες κεφαλές;

Ενώ έχει σχεδιαστεί κυρίως για την κεφαλή V12, παρόμοιες ή πανομοιότυπες μονάδες κάμερας IPS (π.χ., AA66W08) ενδέχεται να μοιράζονται σε κεφαλές H24 ή H12HSQ σε πλατφόρμες NXT, ανάλογα με τη γενιά και τη διαμόρφωση.

9. Απαιτείται συντήρηση;

Καθαρίζετε τον φακό τακτικά χρησιμοποιώντας ένα εργαλείο καθαρισμού χωρίς στατικό ηλεκτρισμό.
Βεβαιωθείτε ότι το περιβάλλον εργασίας είναι χωρίς σκόνη.
Αντικαταστήστε τις οθόνες φίλτρων (π.χ., 2EGTHA000202) για την προστασία των οπτικών της κάμερας.
