Μητρική πλακέτα κάμερας IPS FUJI 2AGKHA012000 υψηλής απόδοσης για κεφαλές τοποθέτησης H24S

FUJI2AGKHA012000 H24S κεφαλή εργασίας μητρική πλακέτα κάμερας IPS

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

Επισκόπηση προϊόντος

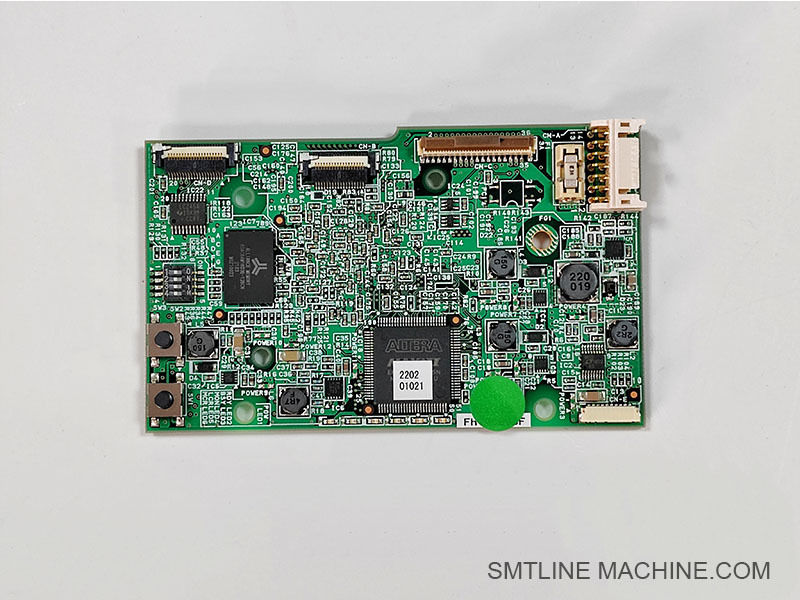

Αριθμός εξαρτήματος: 2AGKHA012000
Όνομα: Κύρια πλακέτα κάμερας IPS
Συμβατή κεφαλή: FUJI NXT H24S Working Head
Λειτουργία: Επεξεργάζεται δεδομένα εικόνας από την κάμερα IPS (Image Processing Sensor) — χειρίζεται την ισχύ, τη διασύνδεση αισθητήρα και την επικοινωνία με τον ελεγκτή του μηχανήματος
Προέλευση: Κατασκευασμένο για FUJI, κατασκευασμένο στην Ιαπωνία/Κίνα; Πιστοποιημένο κατά ISO/CE &x20;
MOQ: 1 μονάδα
Χρόνος παράδοσης: Τυπικά 1–5 ημέρες
Συσκευασία: Συσκευασμένο με ασφαλείς επιλογές συσκευασίας – χαρτοκιβώτιο ή ξύλινη θήκη

Βασικά χαρακτηριστικά & Λειτουργίες

Κέντρο επεξεργασίας οπτικής: Πραγματοποιεί ανάλυση εικόνας σε πραγματικό χρόνο που χρησιμοποιείται για την επικύρωση της λήψης εξαρτημάτων, τη διόρθωση θέσης, την επιθεώρηση γωνίας και τις ρυθμίσεις αντιστάθμισης.
Απρόσκοπτη ενσωμάτωση μηχανής: Συνδέεται και επικοινωνεί απευθείας με τον ελεγκτή SMT για την υποστήριξη της κίνησης της κεφαλής και της ενεργοποίησης του ακροφυσίου.
Ποιότητα OEM: Κατασκευασμένο για να αντέχει στις απαιτήσεις SMT υψηλής ταχύτητας με σταθερή απόδοση και μεγάλη διάρκεια ζωής.

Εφαρμογή & Αντικατάσταση

Τυπικές περιπτώσεις χρήσης:

Πλήρης ενσωμάτωση στην κεφαλή H24S, απαραίτητη για εργασίες επιθεώρησης και ευθυγράμμισης χρησιμοποιώντας την κάμερα IPS.

Σενάρια αντικατάστασης:

Αστοχίες όρασης ή μηνύματα σφάλματος που σχετίζονται με την κάμερα IPS.
Απώλεια δεδομένων εικόνας ή μη φυσιολογική έξοδος εικόνας.
Φυσική ζημιά ή καμένα εξαρτήματα.

Οδηγίες αντικατάστασης:

Απενεργοποιήστε και ακολουθήστε τις διαδικασίες αντιστατικής προστασίας πριν από την αποσυναρμολόγηση.
Επανασυνδέστε όλα τα καλώδια με ασφάλεια για να εξασφαλίσετε αξιόπιστη μετάδοση δεδομένων κάμερας.
Πραγματοποιήστε ελέγχους βαθμονόμησης μέσω διαγνωστικών μηχανής μετά την εγκατάσταση.

Σύνοψη

Το 2AGKHA012000 είναι η κρίσιμη κύρια πλακέτα κάμερας IPS για την κεφαλή εργασίας FUJI NXT H24S. Επιτρέπει τον ποιοτικό έλεγχο υψηλής ακρίβειας, που βασίζεται στην κάμερα, επεξεργάζοντας δεδομένα εικόνας για την καθοδήγηση της τοποθέτησης εξαρτημάτων. Με την γνήσια ποιότητα κατασκευής του, τη γρήγορη διαθεσιμότητα και την απαραίτητη υποστήριξη βαθμονόμησης, είναι ένα ζωτικό μέρος για τη συντήρηση και το χρόνο λειτουργίας της γραμμής SMT.

Σχετικά αξεσουάρ για FUJI 2AGKHA012000 (H24S IPS Camera Mainboard)

Σημειώσεις:

Τα εξαρτήματα της κάμερας IPS και της πηγής φωτός συνδυάζονται απευθείας με αυτήν την κύρια πλακέτα για την πλήρη λειτουργία του συστήματος όρασης.
Η σωστή διαχείριση αέρα και σκόνης (μέσω φίλτρων και βαλβίδων) είναι ζωτικής σημασίας για τη διατήρηση της καθαρότητας της απεικόνισης και της σταθερότητας της πλακέτας.
Συνιστάται ανεπιφύλακτα η τακτική βαθμονόμηση μετά την αντικατάσταση της πλακέτας.

Σχετικοί αριθμοί εξαρτημάτων για 2AGKHA012000 (H24S IPS Camera Mainboard)

Οδηγός FAQ

Όνομα προϊόντος: Μητρική πλακέτα κάμερας IPS

Αριθμός εξαρτήματος: 2AGKHA012000

Εφαρμόσιμο μοντέλο: FUJI NXT H24S Working Head

1. Ποια είναι η λειτουργία της μητρικής πλακέτας 2AGKHA012000;

Αυτή η μητρική πλακέτα είναι ο βασικός ελεγκτής για την κάμερα IPS (Image Processing Sensor) που χρησιμοποιείται στην κεφαλή εργασίας H24S. Χειρίζεται την επεξεργασία δεδομένων εικόνας, τη διαχείριση ενέργειας και την επικοινωνία με το σύστημα ελέγχου του μηχανήματος για ακριβή ευθυγράμμιση και τοποθέτηση εξαρτημάτων.

2. Ποια συμπτώματα υποδεικνύουν ότι αυτή η πλακέτα χρειάζεται αντικατάσταση;

Αστοχία αναγνώρισης όρασης ή κακή ποιότητα εικόνας
Δεν υπάρχει έξοδος εικόνας από την κάμερα IPS
Το μηχάνημα αναφέρει σφάλματα επικοινωνίας IPS
Φυσική ζημιά, σημάδια καψίματος ή βλάβες συνδέσμων στην πλακέτα

3. Πώς αντικαθιστώ τη μητρική πλακέτα της κάμερας IPS;

Βήμα 1: Απενεργοποιήστε το μηχάνημα και απαλλαγείτε από τον στατικό ηλεκτρισμό
Βήμα 2: Αποσυνδέστε τα καλώδια από την κατεστραμμένη πλακέτα
Βήμα 3: Εγκαταστήστε τη νέα πλακέτα και επανασυνδέστε όλους τους συνδέσμους
Βήμα 4: Ενεργοποιήστε και εκτελέστε βαθμονόμηση κάμερας μέσω της διεπαφής του μηχανήματος

4. Ποια εξαρτήματα λειτουργούν με αυτήν τη μητρική πλακέτα;

Τα σχετικά εξαρτήματα περιλαμβάνουν:

2AGKHA014000 – Κάμερα IPS
2AGKHA022500 – Πίνακας ελέγχου πηγής φωτός
2AGKHA022400 – Πηγή φωτός κάμερας
GGAJ0403 / 3216 – Δισκίο βαθμονόμησης
2EGTHA000202 – Φίλτρο σκόνης

5. Χρειάζεται να επαναβαθμονομήσω μετά την αντικατάσταση;

Ναι. Η επαναβαθμονόμηση διασφαλίζει ότι το σύστημα όρασης λειτουργεί σωστά και ευθυγραμμίζει τα εξαρτήματα με ακρίβεια. Χρησιμοποιήστε το επίσημο εργαλείο βαθμονόμησης ή την πλάκα αναφοράς κατά την εγκατάσταση.

6. Σύνοψη

Η μητρική πλακέτα κάμερας IPS 2AGKHA012000 είναι κρίσιμη για τις δυνατότητες επεξεργασίας εικόνας της κεφαλής H24S. Η άμεση αντικατάσταση και η σωστή βαθμονόμηση διατηρούν τη βέλτιστη ακρίβεια όρασης και ελαχιστοποιούν τον χρόνο διακοπής της παραγωγής.
