Φορέας PCB τύπου L για την αυτοματοποιημένη αποδοτικότητα της παραγωγής SMT

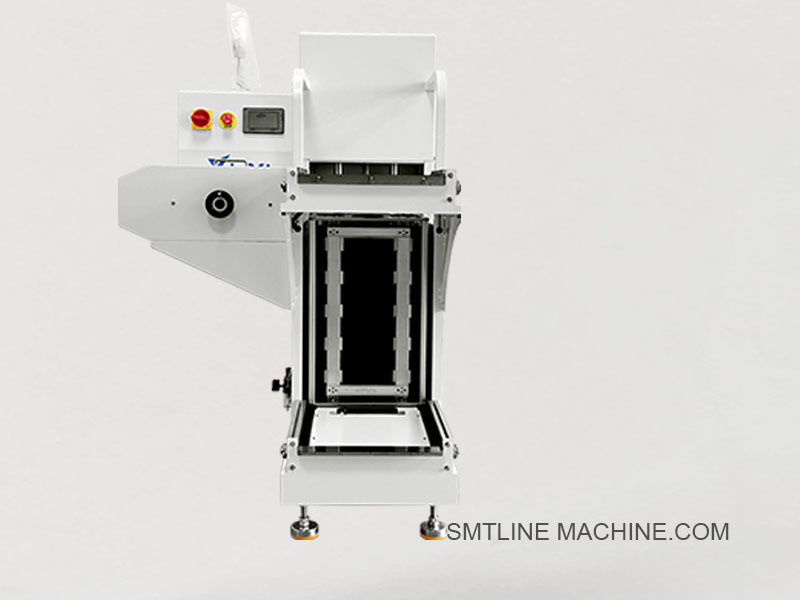

Φορτωτής PCB τύπου L​

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση



Εισαγωγή προϊόντος – Φορτωτής PCB τύπου L

Ο φορτωτής PCB τύπου L είναι μια αυτόματη μηχανή φόρτωσης πλακέτας σχεδιασμένη για τη μεταφορά PCB σε γραμμές παραγωγής SMT σε μια διαμόρφωση “σχήματος L”. Συνήθως εγκαθίσταται στο μπροστινό άκρο της γραμμής SMT και χρησιμοποιείται για τη φόρτωση γυμνών ή συναρμολογημένων PCB από περιοδικά στο σύστημα μεταφοράς, επιτρέποντας την απρόσκοπτη μεταφορά σε εξοπλισμό κατάντη, όπως εκτυπωτές, μονταριστές ή μηχανήματα επιθεώρησης.

Βασικά χαρακτηριστικά

Διάταξη σε σχήμα L: Εξοικονομεί χώρο δαπέδου διατάσσοντας τα περιοδικά και τον μεταφορέα σε γωνία 90 μοιρών.
Αυτόματη φόρτωση PCB: Μεταφέρει πλακέτες από το περιοδικό στον μεταφορέα γραμμής χρησιμοποιώντας ένα σύστημα ώθησης και ανύψωσης.
Λειτουργία οθόνης αφής: Εύχρηστο HMI για τη ρύθμιση παραμέτρων και τη λειτουργία του φορτωτή.
Συμβατό με τυπικά περιοδικά: Υποστηρίζει μεγέθη περιοδικών 390×320 mm ή προσαρμοσμένα.
Χαρακτηριστικά ασφαλείας: Περιλαμβάνει προστατευτικά καλύμματα, σύστημα συναγερμού και κουμπί διακοπής έκτακτης ανάγκης.
Ανθεκτική κατασκευή: Πλαίσιο αλουμινίου με αντιστατική επιφανειακή επεξεργασία.

Τεχνικές προδιαγραφές

Εφαρμογές

Φόρτωση μπροστινού άκρου για γραμμές συναρμολόγησης SMT
Κατάλληλο για πλακέτες LED, πλακέτες κινητών τηλεφώνων και συναρμολόγηση ηλεκτρονικών ειδών ευρείας κατανάλωσης
Χρησιμοποιείται σε συνδυασμό με μονάδες εκφόρτωσης, μεταφορέα και buffer

Σχετικά αξεσουάρ – Φορτωτής PCB τύπου L

1. Εξαρτήματα περιοδικού

Τυπικά περιοδικά PCB
Υλικό: Αλουμίνιο, ESD-ασφαλές πλαστικό
Μεγέθη: 355×320×563 mm, 390×320×570 mm ή προσαρμοσμένα
Σφιγκτήρες ραφιών περιοδικών – Κρατά το περιοδικό σε σταθερή θέση
Πλατφόρμα ανύψωσης περιοδικού – Ηλεκτρικό τραπέζι ανύψωσης για κάθετη κίνηση

2. Μηχανικά μέρη

Συναρμολόγηση βραχίονα ώθησης – Μεταφέρει PCB από το περιοδικό στον μεταφορέα
Κινητήρας ανύψωσης – Ελέγχει την κάθετη κίνηση του ραφιού περιοδικού
Σετ οδηγών ράγας – Για τοποθέτηση PCB και ομαλή μεταφορά
Στοπ PCB (ελεγχόμενο από αισθητήρα) – Αποτρέπει την κακή ευθυγράμμιση κατά την ώθηση
Πλευρικά καλύμματα και πλαίσια πλαισίων – Προφίλ αλουμινίου με αντιστατική επίστρωση
Ρυθμιζόμενα πόδια κατά ύψος – Για τη στάθμιση του μηχανήματος

3. Ηλεκτρικά και εξαρτήματα ελέγχου

Μονάδα ελεγκτή PLC – Τυπικά Mitsubishi, Omron ή Siemens
Οθόνη αφής HMI – Για ρυθμίσεις παραμέτρων και διαγνωστικά
Φωτοηλεκτρικοί αισθητήρες – Ανιχνεύουν την παρουσία και τη θέση του PCB
Διακόπτης διακοπής έκτακτης ανάγκης
Διακόπτης ρεύματος και μονάδα διακόπτη
Βαλβίδες πνευματικού αέρα – Ελέγχουν τα πνευματικά συστήματα
Δέσμες καλωδίωσης – Συνδέσεις ρεύματος και σήματος

4. Πνευματικά αξεσουάρ

Κύλινδρος αέρα (ενεργοποιητής βραχίονα ώθησης)
Ρυθμιστής φίλτρου αέρα (μονάδα FRL)
Σιγαστήρας και σωλήνωση πνευματικού
Αισθητήρας κενού (εάν υπάρχει)

5. Εργαλεία συντήρησης και κιτ

Λιπαντικό για γραμμικούς οδηγούς
Πανιά καθαρισμού / βούρτσες ESD-ασφαλείς
Κιτ εφεδρικών ασφαλειών
Σετ εργαλείων (εξάγωνο κλειδί, κατσαβίδια)
Διακριβωτής οδηγού PCB

6. Προαιρετικά αξεσουάρ / αναβαθμίσεις

Καλώδια διεπαφής SMEMA – Για επικοινωνία γραμμής με εξοπλισμό ανάντη/κατάντη
Βάση σαρωτή γραμμωτού κώδικα – Για ανίχνευση εντός γραμμής
Κουρτίνα φωτός ασφαλείας – Βελτιωμένη ασφάλεια χειριστή
Προσαρμογείς προσαρμοσμένων περιοδικών – Για ειδικά μεγέθη πλακέτας
Κάλυμμα σκόνης – Για χρήση σε περιβάλλοντα καθαρού δωματίου

Σχετικοί αριθμοί εξαρτημάτων – Φορτωτής PCB τύπου L

1. Περιοδικό & Εξαρτήματα χειρισμού

2. Μηχανικά εξαρτήματα

3. Ηλεκτρικά και εξαρτήματα ελέγχου

4. Πνευματικά εξαρτήματα

5. Συντήρηση & Προαιρετικά αξεσουάρ

Οδηγός FAQ – Φορτωτής PCB τύπου L

1. Για τι χρησιμοποιείται ο φορτωτής PCB τύπου L;

Ο φορτωτής PCB τύπου L έχει σχεδιαστεί για την αυτόματη φόρτωση PCB από περιοδικά αποθήκευσης στη γραμμή παραγωγής SMT. Ο σχεδιασμός του “σχήματος L” επιτρέπει τη διάταξη εξοικονόμησης χώρου και την ευέλικτη ενσωμάτωση γραμμής.

2. Γιατί ονομάζεται “τύπου L”;

Επειδή το ράφι του περιοδικού τοποθετείται κάθετα (90°) στην κατεύθυνση του μεταφορέα, σχηματίζοντας ένα σχήμα "L". Αυτό εξοικονομεί χώρο και επιτρέπει την πρόσβαση από την πλευρά.

3. Τι είδους περιοδικά υποστηρίζονται;

Τυπικό μέγεθος: 355 × 320 × 563 mm
Προαιρετικό: 390 × 320 × 570 mm ή προσαρμοσμένα μεγέθη
Υλικό: Πλαίσιο αλουμινίου με ESD-ασφαλή πλαϊνά πάνελ

4. Ποια μεγέθη PCB είναι συμβατά;

Ελάχιστο μέγεθος: 50 × 50 mm
Μέγιστο μέγεθος: 330 × 250 mm (προσαρμόσιμο)
Ελέγξτε τη διαμόρφωση του φορτωτή σας ή προσαρμόστε το πλάτος της ράγας ανάλογα.

5. Ποια είναι τα βασικά χαρακτηριστικά;

Σχεδιασμός σε σχήμα L που εξοικονομεί χώρο
Αυτόματος μηχανισμός ανύψωσης και βραχίονα ώθησης
Διεπαφή οθόνης αφής με έλεγχο PLC
Συμβατό με επικοινωνία SMEMA
ESD-ασφαλής δομή και λειτουργία χαμηλού θορύβου
Διακοπή έκτακτης ανάγκης και προστατευτικά καλύμματα

6. Ποιος είναι ο χρόνος κύκλου ανά PCB;

Συνήθως περίπου 6–10 δευτερόλεπτα ανά πλακέτα, ανάλογα με το πάχος της πλακέτας, τον τύπο του περιοδικού και τη διαμόρφωση.

7. Ποια είναι τα κύρια φθαρμένα μέρη ή αξεσουάρ;

Βραχίονας ώθησης
Κινητήρας ανύψωσης και ιμάντας
Αισθητήρες (φωτοηλεκτρικός τύπος)
Βαλβίδες σωληνοειδούς και κύλινδροι αέρα
Σφιγκτήρες ραφιών περιοδικών
Πίνακας ελέγχου ή οθόνη αφής

8. Τι συντήρηση απαιτείται;

Εβδομαδιαία: Έλεγχος αισθητήρων, καθαρισμός ραγών
Μηνιαία: Λίπανση οδηγού ανύψωσης, έλεγχος ιμάντων
Τριμηνιαία: Επιθεώρηση βραχίονα ώθησης, δοκιμή E-stop
Αντικατάσταση φίλτρων αέρα και πνευματικών εξαρτημάτων όπως απαιτείται

9. Ποια χαρακτηριστικά ασφαλείας περιλαμβάνονται;

Κουμπί διακοπής έκτακτης ανάγκης
Προστατευτικά πλευρικά καλύμματα
Προαιρετική κουρτίνα φωτός ασφαλείας
Συναγερμός για σφάλματα ή εμπλοκές

10. Μπορεί να προσαρμοστεί;

Ναι. Πολλά μοντέλα υποστηρίζουν:

Προσαρμοσμένα μεγέθη περιοδικών
Έλεγχος πεντάλ ποδιού
Σαρωτής γραμμωτού κώδικα εντός γραμμής
Πρόσθετα I/O για MES ή ενσωμάτωση ιχνηλασιμότητας
