Κατεβάτης PCB τύπου L για αποδοτική αυτοματοποίηση γραμμής SMT και επεξεργασία πλακέτων

Κατεβάτης PCB τύπου L- Δεν ξέρω.

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση.

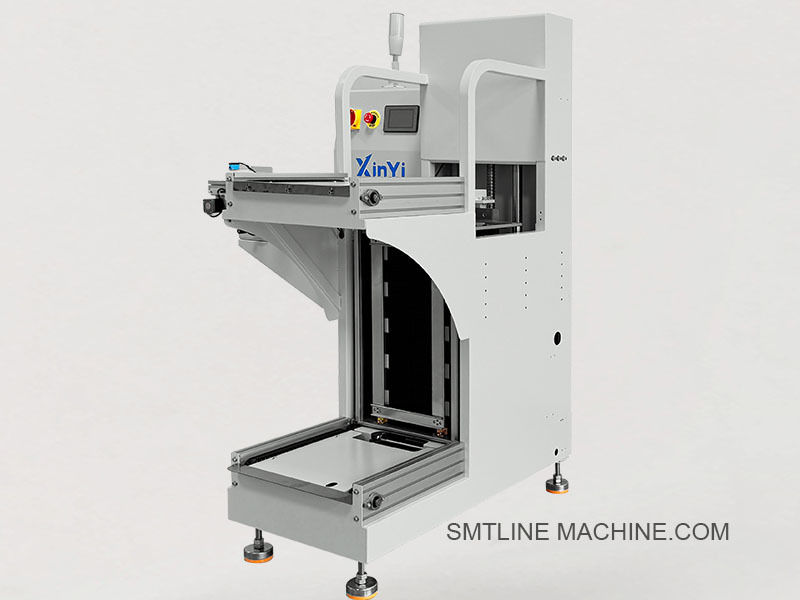

Εισαγωγή του προϊόντος ∆απορριπτήρας PCB τύπου L

Η συσκευή υποβάθμισης PCB τύπου L, γνωστή και ως συσκευή εκφόρτωσης PCB τύπου L, χρησιμοποιείται στο τέλος μιας παραγωγής SMT για την αυτόματη εκφόρτωση των τελικών PCB σε περιοδικά αποθήκευσης.Η δομή του σε σχήμα L τοποθετεί το ράφι περιοδικών κατακόρυφα στον μεταφορέα, εξοικονομώντας χώρο στο πάτωμα και επιτρέποντας ευκολότερο χειρισμό των περιοδικών σε συμπαγή περιβάλλοντα.

Βασικά χαρακτηριστικά

Σχήμα L: βελτιστοποιεί τη διάταξη του δαπέδου τοποθετώντας τα περιοδικά σε γωνία 90 μοιρών προς το μεταφορέα.
Πλήρως αυτόματη εκφόρτωση: Μεταφέρει PCB από το μεταφορέα σε σχισμές περιοδικών χρησιμοποιώντας σύστημα ώθησης και ανύψωσης.
Λειτουργία με οθόνη αφής: Ενστικτώδες HMI για τη ρύθμιση λειτουργικών συνθηκών, τον έλεγχο ανύψωσης και τη διάγνωση.
Προγραμματιζόμενος έλεγχος ελκυστικών σημείων: Υποστηρίζει το άδειο άλμα, ρυθμιζόμενο ύψος εκφόρτωσης και πλήρη ανίχνευση μαγαζιού.
Συμφωνία με το SMEMA: Επιτρέπει την επικοινωνία σε γραμμή με τον AOI, την επανεξέταση ή τον εξοπλισμό επιθεώρησης.
Ασφαλής και σταθερός σχεδιασμός: Αλουμινένιο πλαίσιο με κατασκευή ESD-ασφαλής, κουμπί διακοπής έκτακτης ανάγκης και προστατευτικά καλύμματα.

Τεχνικές προδιαγραφές

Εφαρμογές

Εκφόρτωση PCB στο τέλος της γραμμής σε γραμμές παραγωγής SMT/EMS
Συνήθως χρησιμοποιούνται μετά από φούρνους επαναρρόφησης, AOI, λειτουργικοί δοκιμαστές
Δικαιούται για άκαμπτα, ημι-ελαστικά ή LED PCB

Σχετικά αξεσουάρ ∆ιαβαθμιστής / εκβαθμιστής PCB τύπου L

1. Μαγαζί & Χειρισμός Συσκευών

2Μηχανικά εξαρτήματα

3Ηλεκτρικά και στοιχεία ελέγχου

4Πνευματικά εξαρτήματα

5Εργαλεία συντήρησης και εξαρτήματα ασφαλείας

6Προαιρετικές αναβαθμίσεις

Σχετικά νούμερα εξαρτημάτων ∆απορριπτήρας/Απορριπτήρα PCB τύπου L

1. Μέρη περιοδικών και χειριστικών

2Μηχανικά εξαρτήματα

3Ηλεκτρικά και στοιχεία ελέγχου

4Πνευματικά εξαρτήματα

5- Συντήρηση και προαιρετικά εξαρτήματα

Οδηγός Ενημερωτικών Ερωτήσεων

1Για ποιο σκοπό χρησιμοποιείται ο συσκευός υποβάθμισης PCB τύπου L;

Η συσκευή υποβάθμισης PCB τύπου L (που ονομάζεται επίσης συσκευή εκφόρτωσης PCB) χρησιμοποιείται στο τέλος της γραμμής παραγωγής SMT για την αυτόματη λήψη και εκφόρτωση των τελικών PCB από τον μεταφορέα σε περιοδικά αποθήκευσης.Εξασφαλίζει την ασφάλεια, αποτελεσματική διαχείριση των ολοκληρωμένων πλακών.

2Γιατί λέγεται “L-type”;

Επειδή το ράφι με τα περιοδικά είναι τοποθετημένο σε γωνία 90° (κατάστριφο) προς την κατεύθυνση του μεταφορέα PCB, σχηματίζοντας σχήμα L. Αυτή η διάταξη εξοικονομεί χώρο και επιτρέπει καλύτερη πρόσβαση για τους χειριστές.

3Τι είδους PCB μπορεί να ξεφορτωθεί;

Τυπικά άκαμπτα PCB
Πίνακες φωτισμού LED
Πίνακες από αλουμίνιο ή υαλοπλαστική (FR4)
Μέγεθος PCB συνήθως από 50 × 50 mm έως 330 × 250 mm (προσαρμόσιμο)

4- Ποια είναι τα συμβατά μεγέθη των περιοδικών;

355 × 320 × 563 mm (πρότυπο)
390 × 320 × 570 mm (προαιρετικά)
Προσαρμοσμένα μεγέθη περιοδικών υποστηρίζονται κατόπιν αιτήματος

5Ποια είναι τα κύρια χαρακτηριστικά;

Τοποθέτηση περιοδικού σε σχήμα L για συμπαγή διάταξη γραμμής
Πλήρως αυτόματη φόρτωση PCB σε περιοδικά
Εικονική οθόνη + σύστημα ελέγχου PLC
Προγραμματιζόμενη λειτουργία κλίσης και κενής λειτουργίας
Συμβατό με τη διασύνθεση SMEMA
Ασφαλιστικές κλειδαριές και κουμπί διακοπής κινδύνου
Κεραμίδας από αλουμίνιο με αντιστατική επιφάνεια

6Ποιο είναι ο χρόνος κύκλου ανά PCB;

Περίπου 6-10 δευτερόλεπτα ανά σανίδα, ανάλογα με το μέγεθος της σανίδας και την ταχύτητα ώθησης

7Ποιες λειτουργίες ασφαλείας περιλαμβάνονται;

Διακόπτης έκτακτης ανάγκης
Κλειστά καλύμματα πάνω από κινούμενα μέρη
Προειδοποιήσεις για σφάλματα και κουδούνι
Προαιρετικό: Κεραμίδα φωτεινής ασφάλειας (για την προστασία του χειριστή)

8Ποια είναι τα κύρια ανταλλακτικά;

Συγκρότημα βραχίονα ώθησης
Μηχανή ή κύλινδρο ανύψωσης
Ανιχνευτές (φωτοηλεκτρική ή ανίχνευση τρύπων)
Πίνακας οθόνης αφής
Σωλήνες και σωλήνες αερισμού
Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών

9- Τι συντήρηση απαιτείται;

Καθημερινά: Καθαρίστε το μεταφορέα, ελέγξτε για χαλαρά μέρη
Εβδομαδιαία: Ελέγξτε τους αισθητήρες και τον μηχανισμό ώθησης
Σε μηνιαία βάση: Οδηγός ανύψωσης λιπαντικού και έλεγχος συστήματος πίεσης αέρα
Αν χρειαστεί: Αντικαταστήστε φθαρμένα μέρη (συσίτη, κυλίνδρες, ασφάλειες)

10Μπορεί να ενσωματωθεί με συστήματα MES ή barcode;

Πολλά μοντέλα υποστηρίζουν την ενσωμάτωση με:

Συλλογή δεδομένων MES
Διαγνωστήρες γραμμικού κώδικα
Συστήματα ιχνηλασιμότητας

11Είναι διαθέσιμη η προσαρμογή;

Μπορείτε να ζητήσετε:

Αλλαγές μεγέθους περιοδικού
Προσαρμογή πλάτους μεταφορέα
Πρόσθετες θύρες I/O ή μονάδες δικτύου
Εξωτερικός πύργος σήματος ή ήχος
