Σταθμός σύνδεσης υψηλής απόδοσης Διπλού διαδρόμου PCB Μεταφορέας για απρόσκοπτη μεταφορά πλακέτας

Σταθμός σύνδεσης Dual Track PCB Conveyor​

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

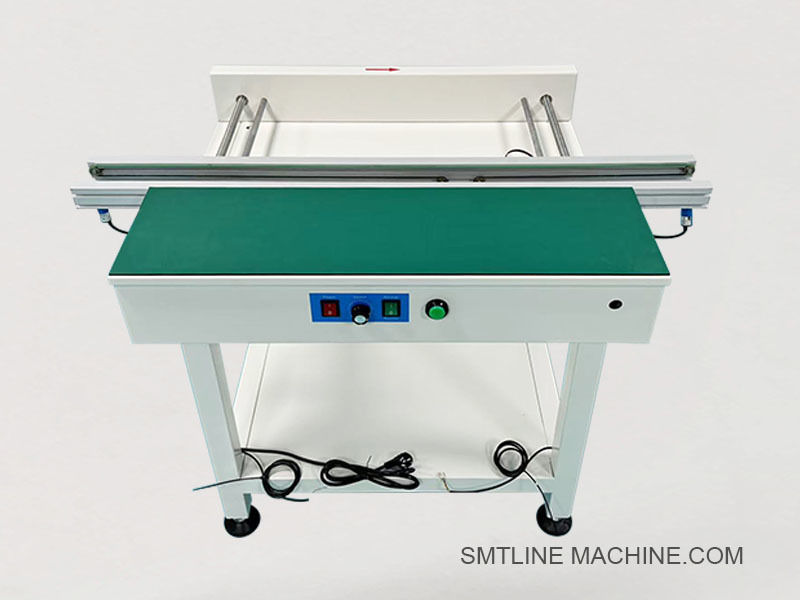

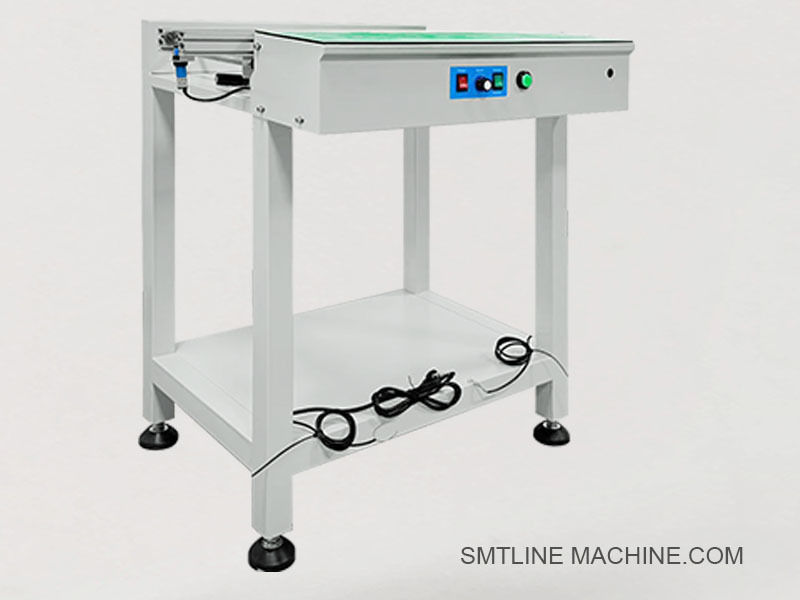

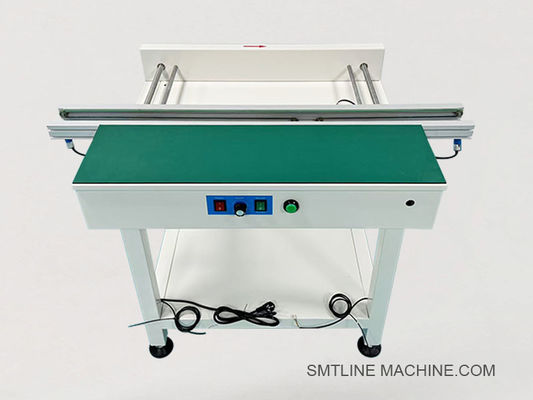

Εισαγωγή προϊόντος – Σταθμός σύνδεσης Dual Track PCB Conveyor

Ο Σταθμός σύνδεσης Dual Track PCB Conveyor είναι μια μονάδα μεταφοράς SMT εν σειρά υψηλής απόδοσης σχεδιασμένη για την αποθήκευση, τη μεταφορά ή τη διασύνδεση PCB μεταξύ εξοπλισμού ανάντη και κατάντη. Διαθέτοντας ένα σύστημα διπλής τροχιάς, αυτός ο μεταφορέας επιτρέπει σε δύο ανεξάρτητες λωρίδες PCB να λειτουργούν ταυτόχρονα, βελτιστοποιώντας την απόδοση για γραμμές παραγωγής SMT διπλής λωρίδας.

Βασικά χαρακτηριστικά

Σχεδιασμός διπλής λωρίδας (διπλής τροχιάς): Επιτρέπει την ταυτόχρονη μεταφορά δύο PCB, διπλασιάζοντας την παραγωγικότητα σε γραμμές διπλής λωρίδας.
Ράγες μεταφορέα ακριβείας με σφιγκτήρα άκρων: Ρυθμιζόμενο πλάτος για να ταιριάζει σε ένα ευρύ φάσμα μεγεθών πλακέτας.
Συμβατό με SMEMA: Ενσωματώνεται εύκολα με μηχανήματα ανάντη/κατάντη.
Ενσωματωμένο buffer σύνδεσης: Κρατά προσωρινά τα PCB εάν το επόμενο μηχάνημα είναι απασχολημένο.
Μονοκόμματο πλαίσιο αλουμινίου: Στιβαρό, αντιστατικό και εύκολο στη συντήρηση.
Φιλικό προς τον χρήστη έλεγχος: Οθόνη αφής ή διεπαφή πίνακα κουμπιών με ενδείξεις LED.
Προαιρετικές λειτουργίες: Διατίθεται διέλευση, διακοπή, συσσώρευση ή παράκαμψη ανάλογα με τη διαμόρφωση της γραμμής.

Τεχνικές προδιαγραφές

Προαιρετικά χαρακτηριστικά

Λειτουργία διέλευσης ή συσσώρευσης
Έναρξη/διακοπή ελεγχόμενη από αισθητήρα
Πύργος φωτός ή βομβητής για ένδειξη συναγερμού
Βάση σαρωτή γραμμωτού κώδικα
Μηχανοκίνητη ρύθμιση πλάτους
Χρονόμετρο αποθήκευσης / λειτουργία παράκαμψης

Εφαρμογές

Εξισορρόπηση και αποθήκευση γραμμής SMT
Υποστήριξη γραμμής παραγωγής SMT διπλής λωρίδας
Σύνδεση μεταξύ μηχανημάτων pick-and-place, φούρνων επαναροής και AOI

Σχετικά αξεσουάρ – Σταθμός σύνδεσης Dual Track PCB Conveyor

1. Μηχανικά αξεσουάρ

2. Ηλεκτρικά εξαρτήματα

3. Εξαρτήματα ελέγχου και λογικής

4. Προαιρετικά πνευματικά εξαρτήματα

5. Επιλογές συντήρησης και αναβάθμισης

Σχετικοί αριθμοί εξαρτημάτων – Σταθμός σύνδεσης Dual Track PCB Conveyor

1. Μηχανικά εξαρτήματα

2. Ηλεκτρικά εξαρτήματα

3. Εξαρτήματα ελέγχου και λογικής

4. Πνευματικά αξεσουάρ (εάν περιλαμβάνονται)

5. Προαιρετικά / Εξαρτήματα συντήρησης

Οδηγός FAQ – Σταθμός σύνδεσης Dual Track PCB Conveyor

1. Τι είναι ένας Σταθμός σύνδεσης Dual Track PCB Conveyor;

Είναι ένα σύστημα μεταφορέα SMT εν σειρά σχεδιασμένο με δύο ανεξάρτητες τροχιές για τη μεταφορά, την αποθήκευση ή τη σύνδεση PCB μεταξύ μηχανημάτων όπως εκτυπωτές οθόνης, μονταριστές, AOI ή φούρνοι σε γραμμές παραγωγής διπλής λωρίδας.

2. Ποια είναι τα οφέλη του σχεδιασμού διπλής τροχιάς;

Διπλασιάζει την απόδοση σε ένα συμπαγές αποτύπωμα
Υποστηρίζει την παράλληλη παραγωγή διαφορετικών ή πανομοιότυπων PCB
Μειώνει τον χρόνο αναμονής της γραμμής διαχειριζόμενος ανεξάρτητα τις αριστερές/δεξιές τροχιές
Ιδανικό για γραμμές LED, κύριας πλακέτας τηλεόρασης και SMT υψηλής μίξης

3. Τι λειτουργίες παρέχει ο σταθμός σύνδεσης;

Μεταφέρει PCB από ένα μηχάνημα σε άλλο
Αποθηκεύει PCB εάν ο επόμενος σταθμός είναι απασχολημένος
Ταιριάζει το χρονισμό μεταξύ των μηχανημάτων
Προαιρετικές λειτουργίες παράκαμψης, διέλευσης ή συσσώρευσης

4. Ποια μεγέθη PCB υποστηρίζονται;

Τυπικό εύρος: 50 × 50 mm έως 460 × 250 mm ανά τροχιά
Το πλάτος του μεταφορέα ρυθμίζεται χειροκίνητα ή με κινητήρα
Προσαρμοσμένα μεγέθη διαθέσιμα κατόπιν αιτήματος

5. Ποιο είναι το ύψος και η κατεύθυνση του μεταφορέα;

Τυπικό ύψος: 900 ± 20 mm
Κατεύθυνση μεταφοράς: Αριστερά προς τα δεξιά ή δεξιά προς τα αριστερά (προσαρμόσιμο)

6. Υποστηρίζεται η επικοινωνία SMEMA;

Ναι. Ο μεταφορέας είναι πλήρως συμβατός με SMEMA και για τις δύο λωρίδες, επιτρέποντας την απρόσκοπτη επικοινωνία με τον εξοπλισμό SMT ανάντη/κατάντη.

7. Τι τύποι ελέγχου είναι διαθέσιμοι;

Οθόνη αφής HMI ή πίνακας ελέγχου κουμπιών
Αυτοματισμός που βασίζεται σε PLC για αξιόπιστη απόδοση
Υποστηρίζει αυτόματη εκκίνηση/διακοπή που βασίζεται σε αισθητήρες και έλεγχο ειδικό για τη λωρίδα

8. Περιλαμβάνονται πνευματικά στοπ;

Τα πνευματικά στοπ είναι προαιρετικά, αλλά συνήθως περιλαμβάνονται για τον έλεγχο της θέσης της πλακέτας και της αποθήκευσης. Απαιτεί 4–6 kg/cm² πίεση αέρα εάν χρησιμοποιηθεί.

9. Ποια είναι τα κοινά ανταλλακτικά ή προαιρετικά εξαρτήματα;

Ιμάντες μεταφορέα (ιμάντες χρονισμού ασφαλείας ESD)
Φωτοηλεκτρικοί αισθητήρες (σειρά Omron E3Z/E3F)
Κύλινδροι ώθησης (για λειτουργία στοπ)
Φώτα πύργου σήματος
Βραχίονες σαρωτή γραμμωτού κώδικα
Καλώδια SMEMA

10. Τι συντήρηση απαιτείται;

Καθημερινά: Καθαρίστε τους ιμάντες και ελέγξτε τους αισθητήρες
Εβδομαδιαία: Επιθεωρήστε τον μηχανισμό πλάτους ράγας και την κίνηση του κινητήρα
Μηνιαία: Λιπάνετε τις ράγες και επιθεωρήστε την καλωδίωση/πνευματικά
Αντικαταστήστε τους φθαρμένους ιμάντες ή αισθητήρες όπως απαιτείται

11. Μπορεί να προσαρμοστεί;

Ναι! Προσφέρουμε προσαρμογές όπως:

Πλάτος ή ύψος μεταφορέα
Πρόσθετοι αισθητήρες
Μηχανοκίνητη ρύθμιση πλάτους
Λογική πολλαπλών λειτουργιών (διέλευση, συσσώρευση, παράκαμψη απόρριψης)
Ενσωμάτωση σαρωτή γραμμωτού κώδικα
Διεπαφές έτοιμες για MES

12. Ποιος είναι ο χρόνος παράδοσης;

Τυπικές διαμορφώσεις: 3–5 εργάσιμες ημέρες
Προσαρμοσμένα μοντέλα: 7–10 εργάσιμες ημέρες
Υποστηρίζουμε την επείγουσα παράδοση με ανταλλακτικά σε απόθεμα

Μπορούμε να κάνουμε για εσάς:
1. Παρέχουμε πλήρη λύση SMT για εσάς
2. Παρέχουμε βασική τεχνολογία με τον εξοπλισμό μας
3. Παρέχουμε την πιο επαγγελματική τεχνική εξυπηρέτηση
4. Έχουμε πλούσια εμπειρία στη ρύθμιση εργοστασίων SMT
5. Μπορούμε να λύσουμε οποιαδήποτε ερώτηση σχετικά με το SMT
