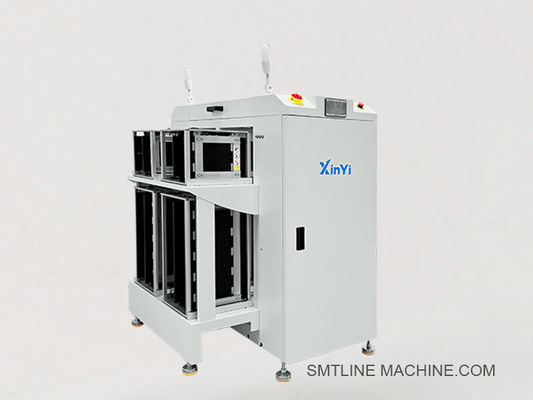

Δύο τροχιά NGOK συλλέκτης & φορτωτής (XY-NG250S) για αποτελεσματική αναδιαμόρφωση PCB

Διπλό σύστημα συλλογής NGOK (Μοντέλο XY-NG250S) PCB NGOK Loader (Μοντέλο XY-NG250S)​

Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση



Εισαγωγή προϊόντος – Διπλό σύστημα συλλογής NGOK (Μοντέλο XY-NG250S)

Επίσης γνωστό ως: PCB NGOK Loader / Μεταφορέας απόρριψης NG-OK (Διπλής λωρίδας)

Το XY-NG250S είναι ένα σύστημα συλλογής PCB NG/OK διπλής λωρίδας υψηλής απόδοσης, σχεδιασμένο για την αυτόματη ταξινόμηση και συλλογή PCB NG (No Good) και OK (Good) μετά τα στάδια AOI, ICT ή λειτουργικής δοκιμής σε μια γραμμή παραγωγής SMT.

Διαθέτει δύο ανεξάρτητες λωρίδες, επιτρέποντας τον ξεχωριστό χειρισμό πλακετών NG και OK ή την υποστήριξη γραμμών επιθεώρησης διπλής λωρίδας, αυξάνοντας την απόδοση και τον ποιοτικό έλεγχο.

Βασικά χαρακτηριστικά:

Δομή διπλής λωρίδας: Ταυτόχρονος χειρισμός δύο ξεχωριστών λωρίδων PCB
Αυτόματος διαχωρισμός NG/OK: Βάσει σήματος από AOI/δοκιμαστή
Ευέλικτη διαμόρφωση: Μπορεί να ρυθμιστεί ως εκφορτωτής OK, συλλέκτης NG ή και τα δύο
Ομαλός και απαλός χειρισμός PCB: Αποτρέπει τη ζημιά στις πλακέτες
Έλεγχος HMI ή πίνακας κουμπιών: Φιλικό προς τον χρήστη περιβάλλον
Συμβατό με τη διασύνδεση SMEMA: Για ενσωμάτωση εν σειρά με εξοπλισμό δοκιμών
Σχεδιασμός ασφαλής για ESD: Κατάλληλο για ευαίσθητες ηλεκτρονικές πλακέτες
Σύστημα συναγερμού: Ειδοποιεί όταν ο δίσκος συλλογής είναι γεμάτος ή ευθυγραμμισμένος

Τεχνικές προδιαγραφές:

Σενάρια εφαρμογής:

Μετά από μηχανήματα AOI, ICT ή λειτουργικής δοκιμής
Γραμμές παραγωγής SMT διπλής λωρίδας
Για τον διαχωρισμό πλακετών NG για επανεπεξεργασία και πλακετών OK για την επόμενη διαδικασία
Εφαρμόσιμο σε LED, ηλεκτρονικά αυτοκινήτων, ηλεκτρονικά καταναλωτικών προϊόντων

Προαιρετικά χαρακτηριστικά:

Πλήρης προσαρμογή λογικής απόρριψης NG/OK
Φωτεινός πύργος σημάτων (3 χρωμάτων) με βομβητή
Σταθμός σήμανσης απόρριψης (χειροκίνητος ή αυτόματος)
Ενσωμάτωση σαρωτή γραμμωτού κώδικα
Επικοινωνία συστήματος MES

Σχετικά αξεσουάρ – Διπλό σύστημα συλλογής NGOK XY-NG250S

1. Μηχανικά εξαρτήματα

Ράγες μεταφορέα ESD διπλής λωρίδας – Για μεταφορά PCB με σφιγκτήρα άκρων
Βραχίονες δίσκων και πλαίσια οδηγών – Για συγκράτηση κάδων συλλογής NG και OK
Ρυθμιζόμενοι βραχίονες στοπ PCB – Σταματούν και συγκρατούν τα PCB στο άκρο του μεταφορέα
Βάση στήριξης & πόδια ισοπέδωσης – Αντικραδασμικά, ρυθμιζόμενα σε ύψος πόδια μηχανήματος
Δίσκοι κάδου NG / κάδου OK – Αφαιρούμενοι δίσκοι συλλογής για χειροκίνητη επιθεώρηση ή επανεπεξεργασία
Προστατευτικά ακρυλικά καλύμματα – Διαφανή καλύμματα για ασφάλεια και προστασία από τη σκόνη

2. Ηλεκτρικά εξαρτήματα

Φωτοηλεκτρικοί αισθητήρες (π.χ., σειρά Omron E3Z) – Ανιχνεύουν την άφιξη PCB, την παρουσία κάδου
Διακόπτες ορίου – Χρησιμοποιούνται για την επιβεβαίωση της θέσης του δίσκου ή της κατάστασης της πύλης
Πίνακας HMI οθόνης αφής ή ελεγκτής κουμπιών – Για περιβάλλον χρήστη
Ελεγκτής PLC – Κύρια μονάδα λογικής για τη λογική ελέγχου NG/OK
Φωτεινός πύργος σημάτων (3 χρωμάτων) – Για ειδοποίηση κατάστασης μηχανήματος (Κόκκινο/Πράσινο/Κίτρινο με βομβητή)
Διακόπτης διακοπής έκτακτης ανάγκης – Διακόπτης διακοπής έκτακτης ανάγκης 22 mm περιστροφής-επαναφοράς για ασφάλεια
Καλώδια διασύνδεσης SMEMA (διπλής λωρίδας) – Για ενσωματωμένη επικοινωνία με μηχανήματα δοκιμών

3. Πνευματικά εξαρτήματα (εάν έχουν διαμορφωθεί)

Κύλινδρος στοπ (π.χ., AIRTAC SDA16×10) – Σταματά το PCB στη ζώνη NG/OK
Ηλεκτρομαγνητική βαλβίδα (π.χ., AIRTAC 4V210-08) – Ελέγχει τη ροή αέρα στο στοπ
Μονάδα FRL – Φίλτρο, ρυθμιστής και λιπαντήρας για το σύστημα αέρα
Σωλήνωση αέρα PU – Αντιστατική πνευματική σωλήνωση για εσωτερική δρομολόγηση

4. Συντήρηση / Προαιρετικά αξεσουάρ

Ιμάντες αντικατάστασης (ασφαλείς για ESD) – Για μεταφορείς διπλής λωρίδας
Κιτ βραχίονα αισθητήρα – Πλαίσια στερέωσης για αισθητήρες φωτογραφιών αντικατάστασης
Ανταλλακτικοί δίσκοι NG/OK – Πρόσθετοι κάδοι για γρήγορη αντικατάσταση
Βραχίονας στερέωσης σαρωτή γραμμωτού κώδικα – Για ιχνηλασιμότητα ή ενσωμάτωση MES
Σταθμός σήμανσης απόρριψης – Προαιρετική μονάδα για την επισήμανση πλακετών NG με αυτοκόλλητο/μελάνι
Κάλυμμα σκόνης / επάνω καπάκι – Προαιρετικό επάνω περίβλημα για καθαριότητα και ασφάλεια

Σχετικοί αριθμοί εξαρτημάτων – Μοντέλο XY-NG250S

1. Μηχανικά εξαρτήματα

CVR-DT250-ESD – Ράγα μεταφορέα ESD διπλής λωρίδας (πλάτος PCB 250 mm)
TRAY-NG250 – Δίσκος συλλογής NG (πλαστικό ή χάλυβας, μέγεθος 250 mm)
TRAY-OK250 – Δίσκος συλλογής OK, ίδιο μέγεθος με NG
SHP-GUIDE-2L – Σετ πλαισίου οδηγού δίσκου για φόρτωση διπλής λωρίδας
FT-M12-80A – Ρυθμιζόμενο πόδι μηχανήματος, σπείρωμα M12, αντικραδασμικού τύπου
CVB-6ESD-DT – Ιμάντας χρονισμού ESD-safe πλάτους 6 mm για κάθε τροχιά μεταφορέα

2. Ηλεκτρικά εξαρτήματα

Omron E3Z-D61 – Φωτοηλεκτρικός αισθητήρας (NPN, διάχυτη ανάκλαση)
LX19-111 – Διακόπτης ορίου (ευθυγράμμιση δίσκου, τύπος μηχανικού ενεργοποιητή)
TK6071i – Πίνακας HMI οθόνης αφής Weinview 7"
FX3U-24MT – Mitsubishi PLC, 24 σημείων, για λογική ελέγχου NG/OK διπλής λωρίδας
STL-3C-RGY220 – Φωτεινός πύργος σημάτων (3 χρωμάτων, 220V AC, με βομβητή)
ESB-22R – Κουμπί διακοπής έκτακτης ανάγκης 22 mm, κόκκινο, περιστροφή για επαναφορά
SMEMA-CB10-DUAL – Καλώδιο επικοινωνίας SMEMA διπλού καναλιού (10 ακίδων)

3. Πνευματικά εξαρτήματα (Προαιρετικά)

AIRTAC SDA16×10 – Συμπαγής κύλινδρος αέρα, Ø16 mm, διαδρομή 10 mm
AIRTAC 4V210-08 – Ηλεκτρομαγνητική βαλβίδα, 5/2 κατευθύνσεων, 24V DC
AC2010-02 – Μονάδα FRL (συνδυασμός φίλτρου + ρυθμιστή + λιπαντήρα)
PU6-BK-ESD – Μαύρη αντιστατική σωλήνωση αέρα PU 6 mm

4. Προαιρετικά / Ανταλλακτικά

CVB-RB6-DUAL – Αντικατάσταση ιμάντα χρονισμού μεταφορέα 6 mm (διπλής λωρίδας)
SNS-KIT-E3Z – Κιτ ανταλλακτικών αισθητήρων (Omron E3Z με βραχίονα)
TRAY-SET-RESERVE – Σετ εφεδρικών δίσκων κάδου NG/OK
BCR-MNT01 – Βραχίονας στερέωσης σαρωτή γραμμωτού κώδικα
LC-400X20-ESD – Κουρτίνα φωτός ασφαλείας, άνοιγμα 400 mm, προστατευμένη από ESD

Οδηγός FAQ – Διπλό σύστημα συλλογής NGOK (Μοντέλο XY-NG250S)

1. Ποια είναι η λειτουργία του XY-NG250S;

Το XY-NG250S είναι ένα μηχάνημα ταξινόμησης και συλλογής NG/OK διπλής λωρίδας που χρησιμοποιείται μετά από εξοπλισμό επιθεώρησης ή δοκιμής, όπως AOI, ICT ή λειτουργικούς ελεγκτές. Διαχωρίζει και συλλέγει αυτόματα PCB NG (No Good) και OK (Good) με βάση τα σήματα ελέγχου.

2. Πώς λειτουργεί η λογική NG/OK;

Ο συλλέκτης NGOK λαμβάνει ένα σήμα από τον εξοπλισμό επιθεώρησης ανάντη (π.χ., AOI). Ανάλογα με το σήμα:

Οι πλακέτες OK μεταφέρονται στον δίσκο συλλογής OK
Οι πλακέτες NG εκτρέπονται στον δίσκο συλλογής NG
Η ταξινόμηση είναι πλήρως αυτόματη και βασίζεται σε προγραμματισμένη λογική στο PLC

3. Τι το κάνει «διπλή λωρίδα»;

Έχει δύο ανεξάρτητες λωρίδες μεταφορέα, επιτρέποντας:

Ταυτόχρονη λειτουργία δύο ξεχωριστών γραμμών PCB
Ταξινόμηση NG/OK σε κάθε λωρίδα
Αυξημένη απόδοση και καλύτερη χρήση του χώρου

4. Είναι συμβατό με SMEMA;

Ναι. Το XY-NG250S είναι εξοπλισμένο με διεπαφές SMEMA διπλής λωρίδας, επιτρέποντας την εύκολη επικοινωνία και συγχρονισμό με τον εξοπλισμό ανάντη και κατάντη.

5. Ποια μεγέθη PCB υποστηρίζονται;

Τυπική υποστήριξη για μεγέθη PCB: 50 × 50 mm έως 250 × 330 mm ανά λωρίδα
Μεγαλύτερα ή μικρότερα μεγέθη μπορούν να προσαρμοστούν

6. Ποια διεπαφή ελέγχου χρησιμοποιεί;

Διατίθεται σε εκδόσεις οθόνης αφής HMI ή πίνακα κουμπιών
Ελεγχόμενο από PLC για αξιόπιστη λογική ταξινόμησης και φιλική προς τον χρήστη λειτουργία
Ορισμένα μοντέλα περιλαμβάνουν ενδείξεις κατάστασης, συναγερμούς και λειτουργίες χειροκίνητης παράκαμψης

7. Απαιτεί πίεση αέρα;

Μόνο εάν είναι εξοπλισμένο με πνευματικά στοπ ή ωθητές
Σε τέτοιες περιπτώσεις, απαιτείται πίεση αέρα 4–6 kg/cm²
Διαφορετικά, το σύστημα λειτουργεί ηλεκτρικά

8. Τι συμβαίνει όταν ο δίσκος NG ή OK είναι γεμάτος;

Το σύστημα θα ενεργοποιήσει έναν συναγερμό μέσω του φωτεινού πύργου σημάτων και προαιρετικά θα διακόψει την είσοδο της πλακέτας
Οι χειριστές θα κληθούν να αντικαταστήσουν τον γεμάτο δίσκο πριν συνεχίσουν

9. Ποια προαιρετικά χαρακτηριστικά είναι διαθέσιμα;

Φωτεινός πύργος σημάτων (3 χρωμάτων με βομβητή)
Σταθμός σήμανσης απόρριψης (χειροκίνητο/αυτόματο αυτοκόλλητο ή κουκκίδα μελάνης)
Βραχίονας σαρωτή γραμμωτού κώδικα για ιχνηλασιμότητα
Διασύνδεση MES για ενσωμάτωση με συστήματα δεδομένων εργοστασίων
Κουρτίνα φωτός ασφαλείας για προστασία του χειριστή

10. Τι συντήρηση ρουτίνας χρειάζεται;

Καθαρίζετε τακτικά τους ιμάντες, τους αισθητήρες και τους κάδους συλλογής
Λιπαίνετε τις μηχανικές ράγες και τα εξαρτήματα μηνιαίως
Ελέγχετε τους αισθητήρες και την καλωδίωση σήματος εβδομαδιαίως
Αντικαθιστάτε τους φθαρμένους ιμάντες και τους κατεστραμμένους δίσκους όπως απαιτείται

11. Ποιος είναι ο χρόνος παράδοσης;

Τυπικό μοντέλο: 3–5 εργάσιμες ημέρες
Προσαρμοσμένες διαμορφώσεις: 7–10 εργάσιμες ημέρες
Τα ανταλλακτικά και τα αξεσουάρ είναι συνήθως σε απόθεμα

12. Ποιες βιομηχανίες χρησιμοποιούν αυτόν τον εξοπλισμό;

Εργοστάσια SMT (σταθμοί εξόδου AOI/ICT)
Γραμμές συναρμολόγησης LED
Ηλεκτρονικά αυτοκινήτων
Γραμμές PCB υψηλής μίξης, υψηλής απόδοσης
