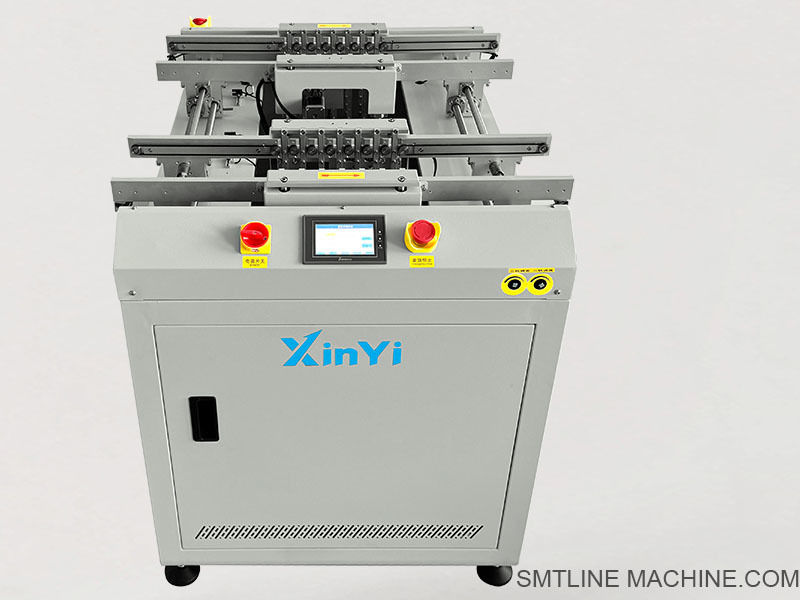

Διπλής διαδρομής PCB Buffer Conveyor Μοντέλο XY-SX350S από την SMTLINE για Ακριβή Έλεγχο PCB

Μηχανή προβολής διπλής διαδρομής (μοντέλο XY-SX350S) Διπλασιαστή PCB Buffer (Μοντέλο XY-SX350S)​
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση




Εισαγωγή προϊόντος-Μηχανή προβολής διπλής τροχιάς / Buffer PCB

Μοντέλο: XY-SX350S

Το XY-SX350S είναι ένα διπλή διαδρομή PCB υψηλής απόδοσης και ο μεταφορέας buffer, σχεδιασμένο να αποθηκεύει προσωρινά (buffer), οθόνη ή να περάσει PCB κατά τη διάρκεια παύσεων παραγωγής ή εξισορρόπηση ροής. Διαθέτει δύο ανεξάρτητες λωρίδες μεταφορών για γραμμές SMT διπλής λωρίδας, αυξάνοντας την αποτελεσματικότητα και τη χρήση γραμμών, ενώ εμποδίζει τα σημεία συμφόρησης.

Αυτό το μοντέλο είναι ιδιαίτερα χρήσιμο μεταξύ εξοπλισμού όπως SPI, Mounters, AOI και φούρνοι επαναπροσδιορισμού, όπου απαιτούνται αποκλίσεις χρονισμού ή εξισορρόπηση γραμμών.

Βασικά χαρακτηριστικά:

Σύστημα μεταφοράς διπλής λωρίδας για ανεξάρτητη ή συγχρονισμένη λειτουργία
Λειτουργία buffer για την αποθήκευση PCB κατά τη διάρκεια των μεταγενέστερων διακοπών
Ζώνη προβολής/επιθεώρησης για προσωρινή εκμετάλλευση ή οπτικό έλεγχο του χειριστή
Η διεπαφή SMEMA είναι συμβατή για αυτοματοποίηση πλήρους γραμμής
Esd-safe ιμάντες και πλαίσιο, κατάλληλα για χειρισμό ευαίσθητων pcbs
Ρυθμιζόμενο πλάτος σιδηροτροχιάς για πολλαπλά μεγέθη PCB
Υποστηρίζει πολλαπλές λειτουργίες: διαδρομή, buffer, χειροκίνητη επιθεώρηση

Τεχνικές προδιαγραφές:

Σενάρια εφαρμογής:

Buffer μεταξύ spi και mounter ή mounter και aoi
Προσωρινή περιοχή προβολής PCB για έλεγχο ποιότητας
Εξισορρόπηση γραμμών παραγωγής διπλής λωρίδας
Λειτουργία μεταφοράς όταν δεν απαιτείται ρυθμιστική
Συμβατό με γραμμές SMT LED, Automotive και Consumer Electronics

Προαιρετικά χαρακτηριστικά:

Φως πύργου σήματος (3 χοίρο)
Σαρωτής γραμμωτού κώδικα
Διεπαφή συστήματος MES
Σταθμός χειροκίνητης επιθεώρησης (Lamp Magnifier, Pad Operator)
Κουρτίνα φωτός ασφαλείας ή ακρυλική ασπίδα
Ρύθμιση πλάτους σιδηροτροχιάς με μηχανοκίνητα σιδηροτροχιά

Σχετικά αξεσουάρ-Μοντέλο XY-SX350S

(Διπλασιασμός μεταφορέα / διαλογής PCB μεταφορέα PCB)

1 Μηχανικά εξαρτήματα

CVR-DT350-ESD-Σιδηρόδρομος μεταφορέα-ασφαλούς ESD διπλής λωρίδας (πλάτος 350 mm PCB ανά λωρίδα)
CVB-6ESD-DUAL-6 mm Αντι-στατικός ιμάντα χρονισμού για μεταφορά PCB διπλής λωρίδας
SHP-Guide-2L350-Συλλόγους σιδηροτροχιάς διπλής λωρίδας
Adj-rw-h350-Μηχανισμός ρύθμισης πλάτους χειροκίνητης σιδηροτροχιάς (κοινόχρηστο ή ανεξάρτητο)
FT-M12-80A-Ρυθμιζόμενο πόδι ισοπέδωσης, νήμα M12, σχεδιασμός κατά της ολίσθησης
Πλαίσιο πλαισίου-alu-xysx-Επικαλυμμένο πλαίσιο κράματος αλουμινίου για βάση μηχανής-ασφαλούς ESD
Bracket Screen-Προαιρετικό βραχίονα δίσκου οπτικής επιθεώρησης / βραχίονα πώματος

2. Ηλεκτρικά εξαρτήματα

Φωτοηλεκτρικοί αισθητήρες (π.χ. Omron E3Z-D61)-για ανίχνευση παρουσίας PCB και στις δύο λωρίδες
Όρια διακόπτες (LX19-111)-Ανίχνευση σιδηροδρομικής θέσης ή χειροκίνητης κατάστασης δίσκου επιθεώρησης
Stepper Motor (57Bygh76) - Ζώνη μεταφοράς (1 ανά λωρίδα)
Οδηγός κινητήρα (DM542 ή ισοδύναμο) - Έλεγχοι ταχύτητας βηματικού κινητήρα
Ελεγκτής PLC (Mitsubishi FX3U-24MT)-Διαχειρίζεται τη λογική Pass/Buffer/Screening Logic
Οθόνη αφής HMI (Weinview TK6071I) - Διεπαφή για επιλογή λειτουργίας χειριστή
Καλώδια SMEMA (SMEMA-CB10-DUAL)-Καλώδια επικοινωνίας για ενσωμάτωση διπλής λωρίδας
Light Tower Signal (STL-3C-RGY220)-Δείκτης τριών χρωμάτων με βομβητή

3. Προαιρετικά πνευματικά εξαρτήματα (εάν είναι εξοπλισμένα με χειροκίνητο πώμα επιθεώρησης):

Airtac SDA20 × 20 - Compact Cylinder Stopper για χειροκίνητη λειτουργία επιθεώρησης
Airtac 4V210-08-5/2-way selenoid βαλβίδα για τον έλεγχο αέρα
AC2010-02-Μονάδα FRL (Φίλτρο + Ρυθμιστής + Λιπαντικό)
PU6-BK-ESD-6 mm αντι-στατική PU σωλήνας για συνδέσεις αέρα

4. Συντήρηση και προαιρετικά κιτ

CVB-RB6-DT-Αντικατάσταση ESD-SAFE Conveyor Belts
SNS-KIT-E3Z-Κιτ Αισθητήρων Εξωτερικών (E3Z + Mount)
Tray-SX-Inspect-Χειροκίνητος δίσκος επιθεώρησης (αφαιρούμενο)
Mag-Lamp-Kit-LED μεγεθυντική λάμπα με βραχίονα (για ζώνη επιθεώρησης)
Bcr-mnt01-bracket σαρωτή barcode scanner
LC-400X20-ESD-Κουρτίνα φωτός ασφαλείας (προαιρετικό, 400 mm)

Σχετικοί αριθμοί εξαρτημάτων-Διπλασιασμός PCB Buffer PCB (Μοντέλο XY-SX350S)

Μηχανικά εξαρτήματα

CVR-DT350-ESD-Σιδηρόδρομοι μεταφορέων ESD διπλής λωρίδας, υποστηρίζει PCB έως 350 mm πλάτος ανά λωρίδα
CVB-6ESD-Dual-σετ 6 mm αντι-στατικών ιμάντων χρονισμού για μεταφορά διπλής λωρίδας
Adj-rw-h350-Μηχανισμός ρύθμισης πλάτους χειροκίνητης σιδηροτροχιάς με χειροποίητο και σπειροειδές ράβδο
SHP-Guide-2L350-Οδηγός σιδηροδρομικών αγκύλων και για τις δύο λωρίδες για την πρόληψη της λοξής PCB
FT-M12-80A-Ρυθμιζόμενα πόδια μηχανής M12 με βάση κατά της ολίσθησης

Ηλεκτρικά εξαρτήματα

Omron E3Z-D61-Φωτοηλεκτρικός αισθητήρας (διάχυτος αντανακλαστικός τύπος), που χρησιμοποιείται για ανίχνευση PCB
LX19-111-Διακόπτης ορίου τύπου κύλινδρου, που χρησιμοποιείται για την ανίχνευση της θέσης δίσκου ή των μηχανικών ορίων
57Bygh76-Stepper Motor, 57-σειρά, μία απαιτούμενη ανά μεταφορέα Lane
DM542 - Οδηγός βηματικού κινητήρα συμβατό με τον κινητήρα 57Bygh76
FX3U-24MT-Mitsubishi PLC, 24 σημεία εισόδου/εξόδου, κατάλληλα για έλεγχο λογικής διπλής λωρίδας
TK6071I-7 ιντσών Weinview Touchscreen HMI, που χρησιμοποιείται για διεπαφή ελέγχου και διαγνωστικά
STL-3C-RGY220-Φως πύργου σήματος με κόκκινο, κίτρινο, πράσινο δείκτες και βομβητή (AC 220V)
SMEMA-CB10-DUAL-καλώδια σήματος διπλού καναλιού SMEMA για ανάντη/κατάντη επικοινωνία

Πνευματικά εξαρτήματα (προαιρετικά, για τη δυνατότητα προβολής/πώματος)

Airtac SDA20 × 20 - Compact Air Cylinder για το πώμα επιθεώρησης ή το δίσκο buffer
Airtac 4V210-08-24V Ηλεκτρομαγνητική βαλβίδα DC που χρησιμοποιείται για τον έλεγχο της ενεργοποίησης του κυλίνδρου αέρα
AC2010-02-Μονάδα FRL που συνδυάζει φίλτρο αέρα, ρυθμιστή και λιπαντικό
PU6-BK-ESD-6 mm Εξωτερική διαμέτρου αντι-στατική σωλήνα PU για πεπιεσμένες γραμμές αέρα

Συντήρηση και προαιρετικά πρόσθετα

CVB-RB6-DT-Σετ ζώνης αντικατάστασης, αντι-στατικό, και για τις δύο μεταφορικές λωρίδες
SNS-KIT-E3Z-Κιτ τοποθέτησης αισθητήρα για τη σειρά Omron E3Z
Tray-SX-inspect-αποσπώμενο δίσκο επιθεώρησης για χειροκίνητη οπτική εξέταση
Mag-Lamp-Kit-LED Lamp Lamp με ρυθμιζόμενο βραχίονα, τοποθετείται στη ζώνη επιθεώρησης
BCR-MNT01-bracket σαρωτή γραμμωτού κώδικα, συμβατό με συσκευές Honeywell και Zebra
LC-400X20-ESD-Προαιρετική κουρτίνα ασφαλείας ασφαλείας ESD, περιοχή ανίχνευσης 400 mm

Οδηγός FAQ-Διπλασιασμός PCB Buffer PCB (Μοντέλο XY-SX350S)

1. Ποια είναι η κύρια λειτουργία των XY-SX350s;

Το XY-SX350S είναι ένας προβολέας διπλής διαδρομής και ο μεταφορέας buffer, που χρησιμοποιείται για την προσωρινή αποθήκευση, επιθεώρηση ή μεταφορά PCB μεταξύ μηχανών SMT. Βοηθά στην εξισορρόπηση της ροής μεταξύ του εξοπλισμού, στην πρόληψη των διακοπών γραμμής και να επιτρέψει τη χειροκίνητη επιθεώρηση εάν χρειαστεί.

2. Πού χρησιμοποιείται συνήθως σε μια γραμμή παραγωγής;

Συνήθως τοποθετείται μεταξύ:

SPI και Mounter
Mounter και Aoi
Aoi και φούρνο αναδίπλωσης
Άλλα σημεία συμφόρησης σε μια γραμμή παραγωγής διπλής λωρίδας SMT

3. Ποιο είναι το μέγιστο μέγεθος PCB που υποστηρίζεται;

Κάθε λωρίδα υποστηρίζει μεγέθη PCB από 50 × 50 mm έως 350 × 250 mm. Τα προσαρμοσμένα μεγέθη είναι επίσης διαθέσιμα κατόπιν αιτήματος.

4. Μπορεί να λειτουργεί τόσο σε λειτουργία pass-through και buffer;

Ναί. Υποστηρίζει πολλαπλές λειτουργίες:

Λειτουργία διέλευσης (κανονική μεταφορά)
Λειτουργία buffer (προσωρινή εκμετάλλευση κατά τη διάρκεια παύσεων γραμμής)
Λειτουργία προβολής/επιθεώρησης (Ζώνη χειροκίνητου ελέγχου)

5. Υποστηρίζει την επικοινωνία SMEMA;

Ναι, διαθέτει διπλή διεπαφές SMEMA (μία ανά λωρίδα) για επικοινωνία με τον εξοπλισμό SMT ανάντη και κατάντη.

6. Είναι ρυθμιζόμενο το πλάτος της σιδηροτροχιάς;

Ναι, ο μεταφορέας διαθέτει ένα σύστημα ρύθμισης πλάτους πλάτους ή μηχανοκίνητης σιδηροτροχιάς, επιτρέποντάς του να χειρίζεται διαφορετικά πλάτη του σκάφους.

7. Τι είδους ζώνες χρησιμοποιεί;

Χρησιμοποιεί ζώνες χρονισμού-ασφαλούς ESD, πλάτος 6 mm, σχεδιασμένο για να προστατεύει ευαίσθητα PCB από στατική ηλεκτρική ενέργεια κατά τη διάρκεια της μεταφοράς.

8. Ποιο είναι το τυπικό ύψος του μηχανήματος;

Το ύψος της μεταφοράς είναι 900 ± 20 mm, το οποίο είναι στάνταρ για τις γραμμές SMT και μπορεί να ρυθμιστεί με τα πόδια του μηχανήματος.

9 Απαιτείται παροχή αέρα;

Μόνο εάν το μηχάνημα περιλαμβάνει πνευματικά εξαρτήματα όπως ένα πώμα για χειροκίνητη επιθεώρηση. Στην περίπτωση αυτή απαιτείται πίεση αέρα 4-6 kg/cm².

10. Ποιες επιλογές ελέγχου είναι διαθέσιμες;

Τυπική έκδοση: Έλεγχος κουμπιού για βασικές λειτουργίες
Προηγμένη έκδοση: οθόνη αφής HMI με PLC για επιλογή λειτουργίας, ρύθμιση ταχύτητας, διάγνωση και συναγερμοί

11. Ποιες είναι οι προαιρετικές λειτουργίες;

Φως του πύργου σήματος με βομβητή
Βραχίονα σαρωτή γραμμωτού
Κουρτίνα φωτός ασφαλείας
Χειροκίνητη δίσκο επιθεώρησης
LED μεγεθυντική λάμπα για οπτικούς ελέγχους
Ενσωμάτωση διεπαφής MES

12. Ποια συντήρηση απαιτείται;

Καθαρίστε τακτικά τις ζώνες και τους αισθητήρες
Ελέγξτε την τάση και τη φθορά του ιμάντα
Επιθεωρήστε την καλωδίωση κινητήρα και PLC ανά τρίμηνο
Λιπάνετε τα κινούμενα μέρη (όπως οι βίδες ρύθμισης) μηνιαίως

13. Ποιος είναι ο τυπικός χρόνος παράδοσης;

Τυπικά μοντέλα: 3-5 εργάσιμες ημέρες
Προσαρμοσμένες εκδόσεις: 7-10 εργάσιμες ημέρες
