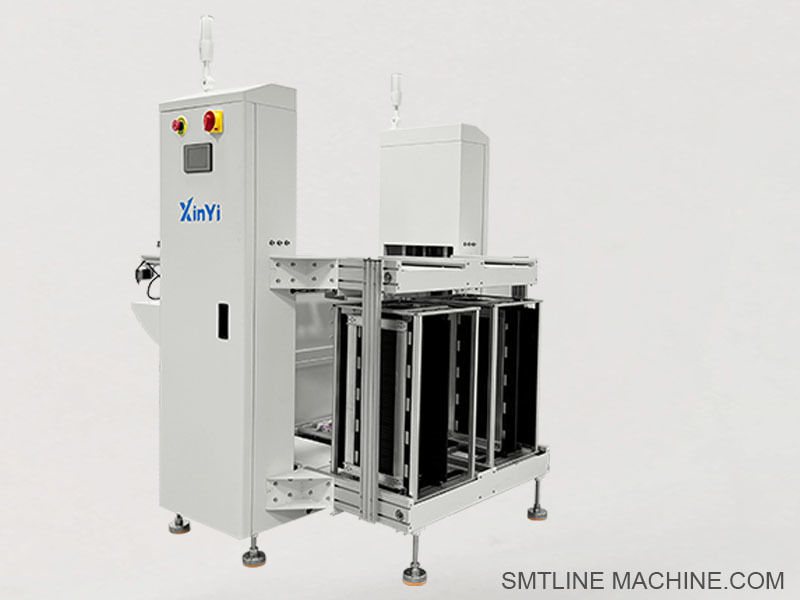

Διπλή τροχιά κάτω πλάκα μηχανή μοντέλο XY-X250S, διπλή τροχιά PCB Unloader για ομαλή PCB εκφόρτωση

Μηχανή διπλής τροχιάς κάτω πλάκας (μοντέλο XY-X250S) Διπλή τροχιά PCB Unloader ((μοντέλο XY-X250S)- Δεν ξέρω.
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση.



Παρουσίαση προϊόντος ∆υαδική συσκευή εκφόρτωσης PCB (μοντέλο XY-X250S)
Το XY-X250S είναι ένας υψηλής απόδοσης διπλής διαδρομής εκφόρτωσης PCB, σχεδιασμένος για την αυτόματη συλλογή τελικών PCB από το τέλος μιας γραμμής παραγωγής SMT. Διαθέτει δύο ανεξάρτητες γραμμές μεταφοράς,που του επιτρέπει να εκφορτώνει PCB από φούρνους διπλής λωρίδας, μηχανές AOI, ή σταθμούς δοκιμών, και να τα στοιβαχτούν καθαρά σε περιοδικά για το επόμενο στάδιο της επεξεργασίας ή συσκευασίας.
Ο εξοπλισμός αυτός είναι ιδανικός για περιβάλλοντα SMT υψηλού όγκου και υψηλής ταχύτητας που απαιτούν απρόσκοπτη αυτοματοποίηση, αποδοτικότητα χώρου και ευέλικτο χειρισμό διαφορετικών τύπων PCB ταυτόχρονα.

Βασικά χαρακτηριστικά:
Διπλή τροχιά εκφόρτωσης περιοδικού χειρίζεται δύο λωρίδες PCB ταυτόχρονα
Πλήρως αυτόματο σύστημα ανύψωσης με ομαλή κάθετη κίνηση
Σύστημα ελέγχου PLC με οθόνη αφής HMI ή πίνακα πιεστικών κουμπιών
Συμβατό με τα τυποποιημένα περιοδικά PCB (390×320 mm ή προσαρμόσιμα)
Διασύνδεση SMEMA για εύκολη σύνδεση με μηχανές SMT προγενέστερης παραγωγής
Υψηλής αντοχής πλαίσιο με προστασία ESD για στατικά ευαίσθητα πλαίσια
Ρυθμίσιμος σπρώχτης, εισόδου πίνακας που ελέγχεται από αισθητήρες και ασφαλή στοίβαση

Βασικές προδιαγραφές:
Πρότυπο: XY-X250S
Δραστηριότητα: αυτόματη εκφόρτωση PCB με περιοδικό (διπλής λωρίδας)
Διάστημα μεγέθους PCB: 50 × 50 mm έως 250 × 330 mm (ανά λωρίδα)
Μέγεθος του περιοδικού: 355 × 320 × 563 mm (διαθέσιμα μεγέθη προσαρμοσμένα)
Επιστημονικές θέσεις: 50 θέσεις ανά λωρίδα
Υψόμετρο μεταφοράς: 900 ± 20 mm
Κατεύθυνση μεταφοράς: Αριστερά → Δεξιά / Δεξιά → Αριστερά (προσαρμόζεται)
Σύστημα ελέγχου: PLC + HMI / πίνακα κουμπιών
Υλικό πλαισίου: χάλυβα επικαλυμμένο με σκόνη + κράμα αλουμινίου ESD
Ηλεκτρική τροφοδοσία: AC 220V, 50/60Hz

Σενάρια εφαρμογής:
Τελικό στάδιο της γραμμής SMT μετά το φούρνο επανεξέτασης
Δύο λωρίδες εξόδου των μηχανών δοκιμής AOI ή λειτουργίας
Ιδανικό για περιβάλλοντα μαζικής παραγωγής
Χρησιμοποιείται επίσης σε γραμμές LED, αυτοκινήτων και EMS

Προαιρετικά χαρακτηριστικά
Φως πύργου σηματοδότησης (3 χρώματα)
Αυτοματοποιημένος φορτιστής περιοδικών (αλλαγή περιοδικών)
Εγκατάσταση σαρωτή γραμμικού κωδικού
Ενσωμάτωση του συστήματος MES
Κεραμίδα φωτισμού ασφαλείας
Αντιστατικά ακρυλικά καλύμματα
Προσαρμοσμένα μεγέθη περιοδικών ή επιλογές δίσκων








Σχετικά αξεσουάρ ∙ Μοντέλο XY-X250S

Μηχανικά εξαρτήματα
Κρεβάτι υποστήριξης περιοδικών
Δυαδικές ιμάντα μεταφοράς ∆ιευθύνσεις ESD για την ομαλή μεταφορά PCB και στις δύο λωρίδες
Συγκρότημα βραχίονα σπρώξιμου ∆ Πνευματικές ή μηχανοκίνητες σπρώξιμες μηχανές για την φόρτωση PCB σε περιοδικά
Μηχανισμός ανύψωσης μαγαζιού ∙ Μηχανοκίνητο ή πνευματικό σύστημα ανύψωσης για τη ρύθμιση του ύψους του μαγαζιού κατά την ομαδοποίηση των πλακών
Ρυθμίσιμες γραμμές καθοδήγησης ∆ χειροκίνητη ή μηχανοκίνητη ρύθμιση πλάτους σιδηρόδρομου για διάφορα μεγέθη PCB
Φρέμα στήριξης και πόδια ισοπέδωσης

Ηλεκτρικά εξαρτήματα
Φωτοηλεκτρικοί αισθητήρες ∆ιακρίνουν την παρουσία PCB και τη θέση του μαγαζιού σε κάθε λωρίδα
Στρογγυλοκινητήρες και οδηγοί
Ελεγκτής PLC ∆ιαχειρίζεται λογική εκφόρτωσης, ασφάλεια και επικοινωνία
Επικοινωνιακό δίκτυο HMI με οθόνη αφής ή πίνακα πιεστικών κουμπιών ∆ύσμος χειριστή για έλεγχο και παρακολούθηση
Φως πύργου σηματοδότησης (κόκκινο/κίτρινο/πράσινο)
Καλώδια επικοινωνίας SMEMA ∆ Συνδέει μηχανές SMT προς τα εμπρός για συγχρονισμένη λειτουργία

Πνευματικά εξαρτήματα (εάν είναι εξοπλισμένα)
Φιαλίδες αέρα Για την ανύψωση του μαγαζιού ή την ενεργοποίηση του σπρώξιμου
Φαλβές ηλεκτροσόκ ∆ Ελέγχος της ροής αέρα στους πνευματικούς κινητήρες
Μονάδες FRL ️ φίλτρο αέρα, ρυθμιστής και λιπαντικό για σταθερή πνευματική απόδοση
Αντιστατικά σωλήνες PU ∆ιανομή συμπιεσμένου αέρα

Συντήρηση και προαιρετικά κιτ
Αντικατασκευαστικές ζώνες ESD για συντήρηση μεταφορέα
Συσκευές τοποθέτησης αισθητήρων
Εναλλακτικά για τα περιοδικά ️ Κλιπς, σιδηροτροχιές ή δίσκοι για επισκευή ή αντικατάσταση των περιοδικών
Επικαιροποιήσεις για την προστασία της υγείας
Εγκαταστάσεις σαρωτή γραμμικού κώδικα για προαιρετική ενσωμάτωση ανάγνωσης γραμμικού κώδικα








Σχετικά νούμερα εξαρτημάτων ∙ Μοντέλο XY-X250S
Μηχανικά εξαρτήματα
MAG-HOLDER-355320
CVB-6ESD-DUAL ∆ιακόμετρα ασφαλείας ESD για μεταφορείς διπλής τροχιάς
ΠΡΟΣΚΟΣ-ΑΡΜ-XYX250 ∆ιασυσκευή βραχίονα σπρώγματος, πνευματική ή μηχανοκίνητη έκδοση
MAG-LIFT-MTR
ADJ-RW-MAG-XYX ∆ιορθώσιμες γραμμές καθοδήγησης για τη διακύμανση πλάτους PCB
ΦΡΑΜΜΑ-XYX250 ∆αμμένο χάλυβα με στρώμα σε σκόνη με επίπεδα πόδια
Ηλεκτρικά εξαρτήματα
Omron E3Z-D61 ∆ημοηλεκτρικός αισθητήρας για ανίχνευση PCB και περιοδικών
57BYGH76 ∆ημιουργία κινητήρα σταπ για τον έλεγχο ζώνης και μαγαζιού
DM542 ∆ημοδότης κινητήρα βήματος συμβατός με το 57BYGH76
FX3U-24MT ∆ ελεγκτής PLC της Mitsubishi για λογική εκφόρτωσης
TK6071i 7 Weinview οθόνη αφής HMI για έλεγχο χειριστή
STL-3C-RGY220 Τριχρωματικό φως πύργου σήματος με κουδούνι
Δύο καλώδια επικοινωνίας SMEMA
Πνευματικά εξαρτήματα (προαιρετικά)
AIRTAC SDA20×20 ∆ιεγερμός για την ανύψωση του μαγαζιού ή την ενεργοποίηση του σπρώκτη
ΑΙΡΤΑΚ 4Β210-08 ∆ιακονιστική βαλβίδα για πνευματικό έλεγχο
Η μονάδα FRL (φίλτρο, ρυθμιστής, λιπαντικό)
PU6-BK-ESD ∙ Αντιστατικά σωλήνες PU 6 mm για συμπιεσμένο αέρα
Συντήρηση και προαιρετικά κιτ
CVB-RB6-DT ∆ιασπαστικές ζώνες χρονισμού ESD
SNS-KIT-E3Z ¢ Εγκαταστατικό εξοπλισμού για την τοποθέτηση αισθητήρων
MAG-SPARE-CLIP Ιναλλακτικοί συσσωρευτές και σιδηρόδρομοι για περιοδικά PCB
LC-400X20-ESD ∆ιάφραγμα φωτεινής ασφάλειας (προαιρετικό)
BCR-MNT01 ∆εξαρτητήριο τοποθέτησης σαρωτή γραμμικού κώδικα








Οδηγός Ενημερωτικών Ερωτήσεων (FAQ) ∆υαδική συσκευή εκφόρτωσης PCB (μοντέλο XY-X250S)

1Ποιος είναι ο κύριος σκοπός του XY-X250S;
Το XY-X250S έχει σχεδιαστεί για να ξεφορτώνει αυτόματα τα τελικά PCB από γραμμές SMT διπλής λωρίδας και να τα στοιβάζει καθαρά σε περιοδικά για περαιτέρω επεξεργασία ή συσκευασία.

2Τι μεγέθη PCB υποστηρίζει το μηχάνημα;
Υποστηρίζει PCB που κυμαίνονται από 50 × 50 mm έως 250 × 330 mm ανά λωρίδα.

3Ποια μεγέθη περιοδικών είναι συμβατά;
Υποστηρίζονται τυποποιημένα περιοδικά μεγέθους 355 × 320 × 563 mm, με επιλογές για προσαρμοσμένες διαστάσεις περιοδικών.

4Πόσα PCB μπορεί να χωρέσει κάθε μπουκάλι;
Κάθε φυλλάδιο μπορεί συνήθως να χωρέσει έως και 50 PCB στοιβαγμένα με ασφάλεια.

5Είναι συμβατό το μηχάνημα με τα πρότυπα επικοινωνίας SMEMA;
Ναι, διαθέτει διπλές θύρες SMEMA για απρόσκοπτη ενσωμάτωση και επικοινωνία με τον εξοπλισμό SMT προγενέστερου σταδίου.

6Υποστηρίζει ρυθμιζόμενα πλάτη σιδηροδρόμων;
Ναι, τα πλάτη των σιδηροδρόμων μπορούν να ρυθμίζονται χειροκίνητα ή με κινητήρα ώστε να ταιριάζουν σε διάφορα πλάτη PCB.

7Ποιες διεπαφές ελέγχου είναι διαθέσιμες;
Οι χειριστές μπορούν να χρησιμοποιούν ένα HMI με οθόνη αφής ή πίνακα ελέγχου με κουμπί ανάλογα με τη διαμόρφωση.

8Χρειάζεται πνευματική ενέργεια;
Εάν είναι εξοπλισμένο με πνευματικά σπρώξιμα ή ανυψωτικά μαγαζιού, απαιτείται παροχή συμπιεσμένου αέρα περίπου 4·6 kg/cm2.

9Ποια στοιχεία ασφαλείας περιλαμβάνονται;
Επιλογικά χαρακτηριστικά περιλαμβάνουν κουρτίνες φωτισμού ασφαλείας, ακρυλικά προστατευτικά καλύμματα και φώτα πύργου σηματοδότησης με συναγερμούς.

10- Τι συντήρηση απαιτείται;
Συνιστάται ο τακτικός καθαρισμός των μεταφορικών ιμάντων, των αισθητήρων και η λιπαντική των κινούμενων μερών.

11Ποιο είναι το τυπικό χρόνο παράδοσης;
Τα τυποποιημένα μοντέλα μπορούν να παραδοθούν μέσα σε 3-5 εργάσιμες ημέρες, ενώ τα εξατομικευμένα μοντέλα μπορεί να απαιτούν 7-10 εργάσιμες ημέρες.
