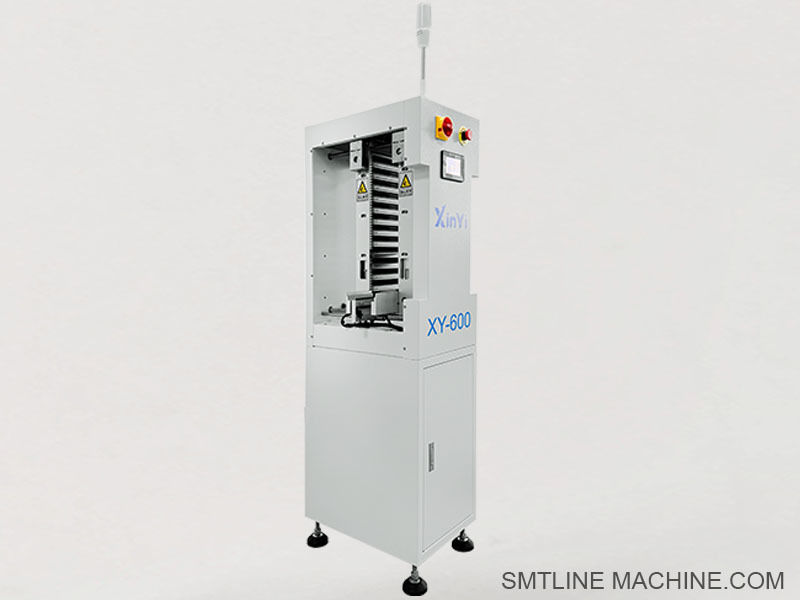

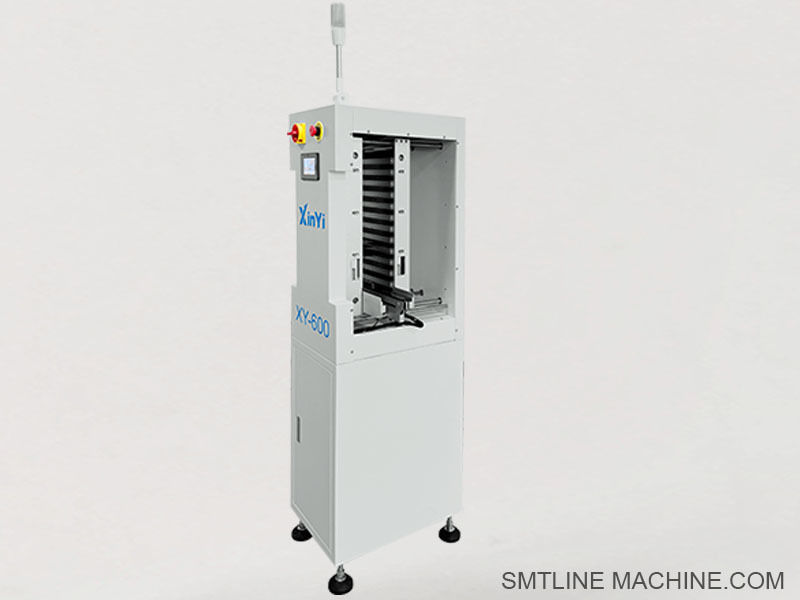

Εισαγωγή προϊόντος – Micro PCB Mini Compact Loader
Το Micro PCB Mini Compact Loader είναι μια μονάδα αυτόματης φόρτωσης πλακέτας μικρού αποτυπώματος, σχεδιασμένη για συμπαγείς γραμμές παραγωγής SMT και εφαρμογές χειρισμού micro PCB. Είναι ιδανικό για περιβάλλοντα όπου η εξοικονόμηση χώρου, η υψηλή ακρίβεια και η επεξεργασία ελαφρών πλακετών είναι κρίσιμης σημασίας, όπως σε μονάδες LED, αισθητήρες, φορετά και μικρογραφημένα ηλεκτρονικά.
Παρά το μικρό του μέγεθος, ο φορτωτής ενσωματώνει ανύψωση περιοδικού, επικοινωνία SMEMA και χαρακτηριστικά ευθυγράμμισης PCB, εξασφαλίζοντας σταθερή, αξιόπιστη τροφοδοσία πλακέτας στην αρχή μιας αυτοματοποιημένης διαδικασίας SMT.

Βασικά χαρακτηριστικά:
Συμπαγής σχεδιασμός – Ιδανικό για στενούς χώρους παραγωγής και ρυθμίσεις SMT σε τραπέζι
Φόρτωση τύπου περιοδικού – Ωθεί αυτόματα τα PCB από τα περιοδικά στον μεταφορέα
Υποστηρίζει PCB μικρο-μεγέθους – Κυμαίνεται από 30 × 30 mm έως 150 × 200 mm
Τοποθέτηση ακριβείας – Ομαλό σύστημα ώθησης με ευθυγράμμιση με καθοδήγηση αισθητήρα
Συμβατό με SMEMA – Εύκολη ενσωμάτωση με εξοπλισμό ανάντη και κατάντη
Έλεγχος με οθόνη αφής ή κουμπί – Απλή διεπαφή χειριστή
Αντιστατική κατασκευή – Πλήρως ESD-ασφαλής δομή για ευαίσθητα εξαρτήματα

Προδιαγραφές (Τυπικές)
Εύρος μεγέθους PCB: 30 × 30 mm – 150 × 200 mm
Μέγεθος περιοδικού: 355 × 320 × 563 mm (προσαρμόσιμο)
Μέθοδος φόρτωσης: Βραχίονας ώθησης με τροφοδοσία ελεγχόμενη από αισθητήρα
Ύψος μεταφοράς: 900 ± 20 mm
Τροφοδοσία: AC 220V, 50/60 Hz
Παροχή αέρα: 4–6 kg/cm² (εάν χρησιμοποιείται πνευματικός ωθητής)
Σύστημα ελέγχου: PLC + HMI ή πίνακας κουμπιών
Δομή: Πλαίσιο από χάλυβα με επίστρωση πούδρας + κράμα αλουμινίου + υλικά ESD

Σενάρια εφαρμογής:
Γραμμές SMT micro PCB ή προϊόντων μικρού μεγέθους
Τροφοδοσία πλακέτας οδηγού LED, πλακέτας USB, φορετής συσκευής PCB
Γραμμές παραγωγής κλίμακας εργαστηρίου ή πιλοτικής παραγωγής
Γραμμές SMT επιτραπέζιου υπολογιστή με περιορισμένο χώρο δαπέδου








Σχετικά αξεσουάρ – Micro PCB Mini Compact Loader
Μηχανικά εξαρτήματα
Μίνι ράφι περιοδικού – Χωράει τυπικά ή προσαρμοσμένα περιοδικά PCB (συνήθως 355 × 320 × 563 mm, μπορεί να είναι μικρότερα για micro πλακέτες)
Βραχίονας ώθησης ακριβείας – Μετακινεί τα PCB από τις υποδοχές του περιοδικού στον μεταφορέα. μπορεί να είναι μηχανοκίνητο ή πνευματικό
Σιδηροτροχιές οδηγού PCB – Ρυθμιζόμενες ράγες ασφαλείς για ESD για την ακριβή καθοδήγηση μικρών πλακετών
Πλατφόρμα ανύψωσης περιοδικού – Υποστηρίζει κάθετη ανύψωση για περιοδικό με ομαλή βαθμίδα
Μεταφορικός ιμάντας (ESD-ασφαλής) – Ιμάντας χρονισμού στενού πλάτους για ευαίσθητη μεταφορά πλακέτας
Ρυθμιζόμενα πόδια μηχανής (M10/M12) – Πόδια ισοπέδωσης για εξασφάλιση σταθερής εγκατάστασης σε πάγκους ή συμπαγείς χώρους
Ηλεκτρικά εξαρτήματα
Φωτοηλεκτρικοί αισθητήρες (π.χ., σειρά Omron E3Z) – Ανιχνεύουν τη θέση PCB, την υποδοχή περιοδικού ή την κατάσταση του ωθητή
Βηματικός κινητήρας (σειρά 42/57) – Οδηγεί τον ωθητή ή τον μεταφορικό ιμάντα (ανάλογα με τη διαμόρφωση)
Οδηγός κινητήρα (π.χ., DM422C / DM542) – Ελέγχει τη λειτουργία του βηματικού κινητήρα
Ελεγκτής PLC (σειρά Mitsubishi FX1N/FX3U ή ισοδύναμο) – Λογικός έλεγχος για το χρονισμό τροφοδοσίας και το χειρισμό του περιοδικού
Οθόνη αφής HMI ή πίνακας κουμπιών – Διεπαφή ελέγχου χειριστή (προαιρετική οθόνη αφής για έξυπνα μοντέλα)
Φωτεινός πύργος σήματος (2-χρωματικός ή 3-χρωματικός) – Υποδεικνύει την κατάσταση και τις ειδοποιήσεις της μηχανής
Προαιρετικά πνευματικά εξαρτήματα (εάν χρησιμοποιούνται ωθητές με αέρα)
Μίνι κύλινδρος αέρα (π.χ., AIRTAC SDA16×20) – Συμπαγής ενεργοποιητής για ώθηση πλακέτας
Βαλβίδα σωληνοειδούς (π.χ., AIRTAC 4V110-06) – Ελέγχει τον αέρα στους ωθητές
Μονάδα FRL (μίνι) – Φίλτρο + ρυθμιστής + λιπαντήρας για καθαρή, σταθερή παροχή αέρα
Αντιστατικοί σωλήνες PU (4mm ή 6mm) – Για ασφαλή παροχή αέρα με προστασία ESD
Ανταλλακτικά & Κιτ συντήρησης
Αντικατάσταση ιμάντων χρονισμού ESD – Για μίνι μεταφορείς (συνήθως 6 mm πλάτος)
Κιτ βραχίονα τοποθέτησης αισθητήρα – Περιλαμβάνει L-βραχίονες, βίδες, κλιπ καλωδίων
Κλιπ ή οδηγοί στοπ περιοδικού – Αποτρέπουν την ολίσθηση ή την κακή ευθυγράμμιση του περιοδικού
Διακόπτες ορίου – Για την ανίχνευση των ανώτερων/κατώτερων ορίων διαδρομής του περιοδικού
Καλύμματα σκόνης ή ακρυλικά προστατευτικά – Προαιρετικά καλύμματα ασφαλείας για συμπαγείς χώρους εργασίας











Σχετικοί αριθμοί εξαρτημάτων – Micro PCB Mini Compact Loader

Μηχανικά εξαρτήματα
MAG-RACK-150200 – Μίνι περιοδικό PCB (υποστηρίζει πλακέτες 150 × 200 mm ή μικρότερες)
PUSHER-MINI-MTR – Συμπαγής βραχίονας ώθησης (έκδοση με κινητήρα)
PUSHER-MINI-AIR – Συμπαγής βραχίονας ώθησης (πνευματική έκδοση)
RAIL-MINI-ESD – Ρυθμιζόμενη αντιστατική ράγα οδηγού PCB για micro πλακέτες
LIFT-PLT-MC220 – Συναρμολόγηση πλατφόρμας ανύψωσης περιοδικού
BELT-ESD-6MM – 6 mm ESD-ασφαλής ιμάντας χρονισμού για συμπαγή μεταφορά πλακέτας
LEVEL-M10-50F – Ρυθμιζόμενο πόδι μηχανής M10, τύπου αντικραδασμικού

Ηλεκτρικά εξαρτήματα
E3Z-D61-OM – Φωτοηλεκτρικός αισθητήρας Omron για ανίχνευση μικρών PCB
42BYGH34 – Βηματικός κινητήρας NEMA 17 (για μικρό μεταφορέα ή ωθητή)
DM422C – Μικρο-οδηγός βηματικού κινητήρα (κατάλληλο για NEMA 17/23)
FX1N-14MT-PLC – Μίνι PLC τύπου Mitsubishi για λογική συμπαγούς φορτωτή
HMI-TK6070iQ – Οθόνη αφής Weinview 7” για έλεγχο χειριστή (προαιρετικό)
BTN-PNL-LOADER – Βασικός πίνακας κουμπιών με διακόπτη διακοπής έκτακτης ανάγκης
STL-2C-MINI – Δίχρωμος πύργος φωτός σήματος (Κόκκινο/Πράσινο) για την κατάσταση του φορτωτή

Πνευματικά εξαρτήματα (εάν ισχύει)
SDA16×20-AIR – Μίνι κύλινδρος αέρα (συμπαγής ενεργοποιητής βραχίονα ώθησης)
4V110-06-AIR – Βαλβίδα σωληνοειδούς, 2 θέσεων, 24V DC
FRL-MINI-04 – Μικρή μονάδα προετοιμασίας αέρα FRL (θύρες ¼")
TUBE-4ESD – 4 mm αντιστατικοί σωλήνες PU αέρα (μαύρο ή μπλε)

Συντήρηση & Προαιρετικά στοιχεία
BELT-SPARE-6MM – Ανταλλακτικός αντιστατικός ιμάντας 6 mm
SNS-BRKT-KIT – Κιτ υλικού τοποθέτησης αισθητήρα
STOP-CLIP-MAG – Κλιπ στοπ υποδοχής περιοδικού
LIMIT-LX19-M – Διακόπτης ορίου για ανίχνευση ύψους ανύψωσης
COVER-ACR-MINI – Προαιρετικό ακρυλικό κάλυμμα σκόνης/ασφαλείας
BCR-MNT-MINI – Βάση σαρωτή γραμμωτού κώδικα (για προαιρετική ενσωμάτωση ιχνηλασιμότητας)






Οδηγός FAQ – Micro PCB Mini Compact Loader
1. Για τι χρησιμοποιείται το Micro PCB Mini Compact Loader;
Αυτός ο φορτωτής έχει σχεδιαστεί για να τροφοδοτεί αυτόματα PCB μικρο-μεγέθους από περιοδικά σε μια γραμμή παραγωγής SMT. Είναι ιδανικό για μικρά ή στενά PCB που χρησιμοποιούνται σε προϊόντα όπως μονάδες LED, συσκευές USB, αισθητήρες και φορετά.
2. Τι μεγέθη PCB υποστηρίζει;
Τα τυπικά υποστηριζόμενα μεγέθη PCB κυμαίνονται από 30 × 30 mm έως 150 × 200 mm. Διατίθενται προσαρμογές για ακόμη μικρότερες ή ελαφρώς μεγαλύτερες πλακέτες.
3. Τι είδους περιοδικά χρησιμοποιεί;
Χρησιμοποιεί τυπικά ή προσαρμοσμένα περιοδικά PCB, συνήθως 355 × 320 × 563 mm, αν και μπορούν να τοποθετηθούν μικρότερα περιοδικά για micro PCB.
4. Είναι κατάλληλο για επιτραπέζια ή εργαστηριακή παραγωγή;
Ναι. Έχει συμπαγές αποτύπωμα, καθιστώντας το ιδανικό για γραμμές SMT επιτραπέζιου υπολογιστή, πιλοτική παραγωγή, εργαστήρια Ε&Α ή μικρές παρτίδες.
5. Υποστηρίζει επικοινωνία SMEMA;
Ναι. Ο φορτωτής είναι συμβατός με SMEMA, επιτρέποντάς του να επικοινωνεί με μηχανήματα SMT ανάντη και κατάντη.
6. Τι τύποι συστημάτων ελέγχου είναι διαθέσιμοι;
Τα βασικά μοντέλα χρησιμοποιούν πίνακες κουμπιών με ενδεικτικές λυχνίες.
Τα προηγμένα μοντέλα διαθέτουν οθόνη αφής HMI και έλεγχο PLC για ακριβή λειτουργία και διαγνωστικά σφαλμάτων.
7. Απαιτείται πνευματική ισχύς;
Μόνο εάν η μονάδα χρησιμοποιεί ωθητές με αέρα. Σε τέτοιες περιπτώσεις, απαιτείται παροχή πεπιεσμένου αέρα 4–6 kg/cm². Διαφορετικά, ορισμένα μοντέλα χρησιμοποιούν μόνο ηλεκτρικούς κινητήρες.
8. Ποιο είναι το ύψος του μεταφορέα;
Το τυπικό ύψος εργασίας είναι 900 ± 20 mm, που ταιριάζει με τα περισσότερα πρότυπα γραμμής SMT.
9. Ποια χαρακτηριστικά ασφαλείας περιλαμβάνονται;
Τα προαιρετικά χαρακτηριστικά περιλαμβάνουν:
Φωτεινός πύργος σήματος για ένδειξη κατάστασης
Κουμπί διακοπής έκτακτης ανάγκης
Αντιστατική κατασκευή για PCB ευαίσθητα σε ESD
Ακρυλικά καλύμματα ασφαλείας (προαιρετικά)
10. Μπορεί να χειριστεί διαφορετικά μεγέθη περιοδικών;
Ναι. Μπορεί να διαμορφωθεί για να φιλοξενήσει διάφορα ύψη περιοδικών ή αριθμούς υποδοχών, συμπεριλαμβανομένων προσαρμοσμένων τύπων περιοδικών για micro πλακέτες.
11. Πώς εξασφαλίζεται η ευθυγράμμιση PCB;
Χρησιμοποιεί φωτοηλεκτρικούς αισθητήρες και ράγες οδηγού για να διασφαλίσει ότι τα PCB ωθούνται και τοποθετούνται με ακρίβεια στον μεταφορέα.
12. Τι συντήρηση απαιτείται;
Καθαρίζετε τακτικά τους μεταφορικούς ιμάντες
Επιθεωρήστε και σφίξτε τα κινούμενα μέρη
Ελέγξτε τη λειτουργία του αισθητήρα και ρυθμίστε την ευθυγράμμιση
Αντικαταστήστε τους φθαρμένους ιμάντες ή κυλίνδρους όταν χρειάζεται
Λιπάνετε τους οδηγούς και τις ράγες περιοδικά
13. Ποιος είναι ο τυπικός χρόνος παράδοσης;
Τυπικά μοντέλα: 3–5 εργάσιμες ημέρες
Προσαρμοσμένες εκδόσεις: 7–10 εργάσιμες ημέρες ανάλογα με τη διαμόρφωση
