Σύστημα Επιθεώρησης Ατσάλινων Δικτυωμάτων Υψηλής Ακρίβειας Yamaha YV100 για την Κατασκευή PCB

Μηχανή Επιθεώρησης Yamaha YV100 Steel Mesh​
Η εταιρεία μας λειτουργεί εδώ και 11 χρόνια και σίγουρα θα είναι η καλύτερη επιλογή σας με εγγυημένη ποιότητα και γρήγορη παράδοση

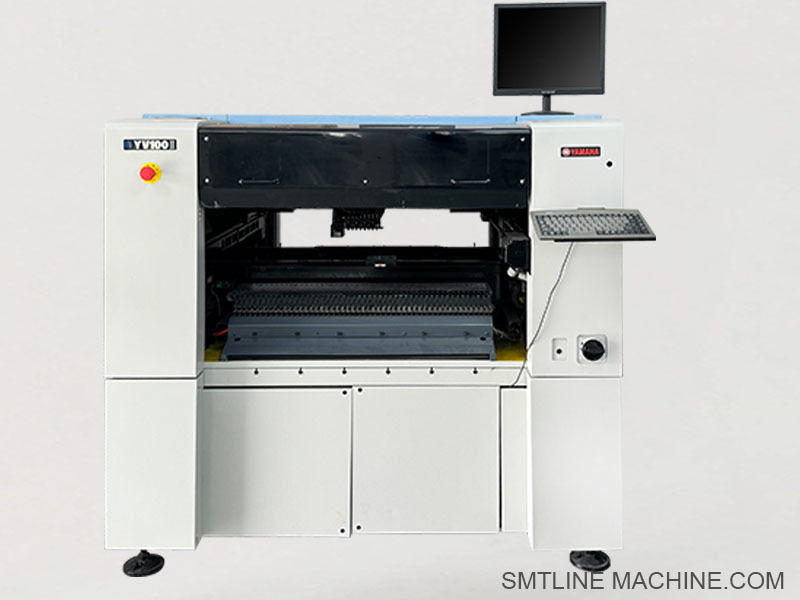

Μηχανή Επιθεώρησης / Τοποθέτησης Yamaha YV100 Steel‑Mesh (YV100X)

Μια μονάδα τοποθέτησης και επιθεώρησης επιφανειακής τοποθέτησης (SMT) μεσαίας ταχύτητας και υψηλής ακρίβειας—γνωστή ως η Μηχανή Επιθεώρησης Yamaha YV100 Steel Mesh—συνδυάζει γρήγορες δυνατότητες επιλογής και τοποθέτησης με ενσωματωμένη οπτική επιθεώρηση χρησιμοποιώντας κάμερες πολλαπλών όψεων υψηλής ανάλυσης.

Αυτή η μηχανή είναι ιδανική για παραγωγή μεσαίων παρτίδων και σύνθετες ηλεκτρονικές συναρμολογήσεις, ιδιαίτερα όπου η ταχύτητα και η ακρίβεια είναι ζωτικής σημασίας.

Βασικά Χαρακτηριστικά

Τοποθέτηση μεσαίας ταχύτητας: Έως ~18.000 εξαρτήματα/ώρα (~0,2 δευτ. ανά τσιπ) και ~2.100 QFP/ώρα (~1,7 δευτ. ανά QFP)
Εξαιρετική ακρίβεια: ±0,05 mm (50 μm) ακρίβεια τοποθέτησης, ±0,03 mm (30 μm) πλήρης επαναληψιμότητα
Σύστημα κλειστού βρόχου διπλής κίνησης: Εξασφαλίζει σταθερό μηχανοκίνητο έλεγχο με υψηλή αξιοπιστία
Ευρύ φάσμα εξαρτημάτων: Από μικροτσίπ 0201 έως μεγάλα QFP/BGA/CSP 32 mm
Όραση υψηλής ανάλυσης: Χρησιμοποιεί δύο κάμερες πολλαπλών όψεων για την επαλήθευση της επιλογής εξαρτημάτων, της ευθυγράμμισης και των επιθεωρήσεων σφαιριδίων συγκόλλησης
Υποστήριξη για ειδικά ακροφύσια: Ο σχεδιασμός ακροφυσίων πτήσης Yamaha μειώνει τον νεκρό χρόνο, ιδανικό για εξαρτήματα ασυνήθιστου σχήματος ή ευαίσθητα&x20;
Ενσωμάτωση SMT: Συμβατό με τυπικούς τροφοδότες 8–56 mm, δίσκους, ράβδους, μορφές χύδην. επικοινωνεί μέσω πρωτοκόλλων SMEMA

Τεχνικές Προδιαγραφές

Χειρισμός PCB: 50 × 50 mm έως 460 × 335 mm (ορισμένες πηγές αναφέρουν πλάτος έως 445 mm)
Πάχος πλακέτας: 0,4–3,0 mm ([Shenzhen CN Technology Co. Ltd..][1])
Ακρίβεια: ±0,1 mm για εξαρτήματα τσιπ. ±0,08 mm για δοκούς QFP/BGA
Ταχύτητα: ~18.000 CPH για μικρά εξαρτήματα. ~2.100 CPH για μεγάλα QFP
Υποστήριξη τροφοδότη: Έως 100 τροφοδότες ταινιών και ~80 τροφοδότες δίσκων
Ισχύς: 3-φασικό 220–240/380–400 V, ~4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Διαστάσεις: Περίπου 1,65 × 1,40 × 1,85 m. Βάρος ~1,4–1,6 τόνοι
Πίεση αέρα: 0,55 MPa για πνευματικά συστήματα

Εφαρμογές

Ιδανικό για παραγωγή μικρών έως μεσαίων παρτίδων, ηλεκτρονικά υψηλής ακρίβειας και κατασκευή υψηλής μίξης, συμπεριλαμβανομένων τομέων όπως η αυτοκινητοβιομηχανία, οι ιατρικές συσκευές, τα ηλεκτρονικά είδη ευρείας κατανάλωσης και τα συστήματα βιομηχανικού ελέγχου.

Πλεονεκτήματα

Ευελιξία: Δέχεται τροφοδότες ταινιών, δίσκων, ράβδων και χύδην
Ενσωματωμένη επιθεώρηση: Κάμερες πολλαπλών όψεων για την επαλήθευση εξαρτημάτων και την ανίχνευση ελαττωμάτων
Υψηλή απόδοση: Αρθρωτός σχεδιασμός και αδιάκοπη δρομολόγηση ακροφυσίων
Ευκολία χρήσης: Απλός περιβάλλον, ανθεκτικό χυτό πλαίσιο για εύκολη συντήρηση

Μηχανικά Μέρη & Αξεσουάρ

Ιμάντες χρονισμού/μεταφορέα (π.χ., ιμάντας Yamaha YV100)
Κεφαλές αισθητήρων μεταφορέα για ανίχνευση παρουσίας PCB
Θήκες ακροφυσίων / Ράβδοι ακροφυσίων όπως KV8‑M7760‑00X (Ακροφύσιο 76A) και KV8‑M71S0‑50X (ράβδος αναρρόφησης) ([Alibaba][3])
Σερβο και κινητήρες άξονα (X/Z) όπως η σειρά 90K55 για YV100II/X

Ηλεκτρικά & εξαρτήματα κενού

Βαλβίδες σωληνοειδών κενού και βαλβίδες ατμού που χρησιμοποιούνται στην ενεργοποίηση ακροφυσίων και κεφαλών&x20;
Κάμερες CCD Multi‑Vision (π.χ., KV8‑M7310‑00X, KV8‑M73A0‑30X) για τοποθέτηση και επιθεώρηση

Σύστημα αέρα & πνευματικό

Αμορτισέρ και κύλινδροι (π.χ., KG7‑M9165‑00X / KG7‑M9166‑00X για Yamaha YV100II) ([Προμηθευτής ανταλλακτικών SMT | RHSMT][5])
Συναρμολογήσεις φίλτρων αέρα / βαλβίδων σωληνοειδών για έλεγχο κενού και πνευματικό έλεγχο&x20;

Δομικά & Μέρη κίνησης

Αλυσίδες έλξης / Αλυσίδες καλωδίων για προστασία καλωδίων
Μεντεσέδες, ελατήρια & ρυθμιστές όπως KL3‑M1348‑10X και K93‑M1388‑00X που χρησιμοποιούνται στη συντήρηση ([Προμηθευτής ανταλλακτικών SMT | RHSMT]
Αμορτισέρ κυλίνδρων (π.χ., KG7‑M9166‑00X, K40‑M7133‑00X) για ομαλή κίνηση κεφαλής ([Προμηθευτής ανταλλακτικών SMT | RHSMT]

Σετ συντήρησης & αναλώσιμα

Στοιχεία φίλτρων, μπλοκ καθαρισμού και κεραμικά φίλτρα κενού για επιθεώρηση και συντήρηση κεφαλών κενού&x20;
Μέρη άξονα / μανικιού όπως KV8-M712S-A0X / KV8-M713S-A0X που χρησιμοποιούνται στις συναρμολογήσεις άξονα X/Y/Z

Σύνοψη κοινών αριθμών εξαρτημάτων

Ιμάντες: Ιμάντες χρονισμού/μεταφορέα Yamaha YV100
Αισθητήρες: Κεφαλές αισθητήρων μεταφορέα (ειδικά για το μοντέλο)
Ακροφύσια / Ράβδοι: KV8‑M7760‑00X (ακροφύσιο 76A), ράβδος αναρρόφησης KV8‑M71S0‑50X ([Alibaba][3])
Βαλβίδες κενού & σωληνοειδή: KV7‑M7171‑10X κ.λπ.
Κάμερες: KV8‑M7310‑00X, KV8‑M73A0‑30X κάμερες CCD
Κύλινδροι & Αμορτισέρ: KG7‑M9165‑00X, KG7‑M9166‑00X

Σχετικοί αριθμοί εξαρτημάτων – Σειρά Yamaha YV100

Ακροφύσια & Εξαρτήματα αναρρόφησης

KV8-M7760-00X — Ακροφύσιο 76A (γενικής χρήσης)
KV8-M7710-00X — Ακροφύσιο 71A
KV8-M7730-00X — Ακροφύσιο 73A
KV8-M71S0-50X — Συναρμολόγηση ράβδου ακροφυσίου αναρρόφησης
KV8-M71S0-A0X — Μανίκι ράβδου ακροφυσίου (μανίκι ακριβείας)
KV8-M8870-00X — Συναρμολόγηση άξονα ακροφυσίου

Συστήματα όρασης / κάμερας

KV8-M7310-00X — Μονάδα φακού κάμερας CCD
KV8-M73A0-30X — Κάμερα πολλαπλών όψεων (ευθυγράμμιση/επιθεώρηση)
KHJ-MC10U-00 — Μονάδα φωτισμού για σύστημα όρασης

Εξαρτήματα κίνησης & κίνησης

K87-M9155-H0X — Κινητήρας άξονα X YV100II
KH1-M9161-00X — Κινητήρας άξονα Z
KHJ-M9266-00X — Οδηγός τροφοδότη (πνευματικός ενεργοποιητής)
K87-M9195-00X — Ιμάντας για κίνηση κεφαλής

Εξαρτήματα αέρα / πνευματικά

K46-M8527-COX — Φίλτρο αέρα για μονάδα κενού
K46-M8527-10X — Γεννήτρια κενού (για αναρρόφηση ακροφυσίου)
KG7-M9166-00X — Κύλινδρος αμορτισέρ για κεφαλή YV100
KHJ-M9165-00X — Μίνι κύλινδρος αέρα για ανύψωση Z

Ηλεκτρικά & εξαρτήματα αισθητήρων

KV7-M91K3-00X — Αισθητήρας φωτογραφίας ενσωματωμένης πλακέτας
K46-M8591-00X — Αισθητήρας εγγύτητας
KV7-M7171-10X — Βαλβίδα σωληνοειδούς (για εναλλαγή κενού)
K46-M8527-10X — Στοιχείο στατικού φίλτρου για αντλία κενού

Πλαίσιο & Μηχανικά

K46-M114B-00X — Οδηγός άξονα (υποστήριξη άξονα Z)
KHJ-M1388-00X — Τεντωτήρας ελατηρίου
KL3-M1348-10X — Μηχανισμός στοπ περιοδικού
K46-M7133-00X — Συναρμολόγηση κυλίνδρου ανύψωσης

Εξαρτήματα τροφοδότη / περιοδικού

KHJ-MC400-000 — Μονάδα διασύνδεσης τροφοδότη
KHJ-MD100-00 — Βάση στήριξης περιοδικού
K87-M91D0-H0X — PCB ελεγκτή τροφοδότη

Αυτή η λίστα περιλαμβάνει εξαρτήματα που ζητούνται συχνά για συντήρηση, αναβαθμίσεις και αντικατάσταση σε μηχανήματα Yamaha YV100/X/XG/II.

Οδηγός FAQ – Μηχανή Επιθεώρησης Yamaha YV100 Steel Mesh

1. Για τι χρησιμοποιείται η Μηχανή Επιθεώρησης YV100 Steel Mesh;

Αυτή η μηχανή είναι κυρίως ένα σύστημα επιλογής και τοποθέτησης με ενσωματωμένη δυνατότητα οπτικής επιθεώρησης. Τοποθετεί εξαρτήματα επιφανειακής τοποθέτησης σε PCB και επιθεωρεί την ευθυγράμμιση πάστας συγκόλλησης, τη θέση των εξαρτημάτων και την καταχώριση χαλύβδινου πλέγματος (stencil).

2. Είναι αυτή η μηχανή ικανή να χειριστεί μικρά και μεγάλα εξαρτήματα;

Ναι. Μπορεί να τοποθετήσει ένα ευρύ φάσμα εξαρτημάτων από τσιπ 0201 έως QFP, BGA και CSP 32 mm, χάρη στο σύστημα πολλαπλών όψεων και τα ακροφύσια ακριβείας.

3. Ποια είναι η ταχύτητα τοποθέτησης;

Η τυπική ταχύτητα τοποθέτησης είναι:

~18.000 CPH (Chips Per Hour) για τυπικά εξαρτήματα
~2.100 CPH για QFP λεπτής κλίσης ή σύνθετα IC

4. Τι είδους επιθεώρηση υποστηρίζεται;

Ευθυγράμμιση πάστας συγκόλλησης και stencil (χαλύβδινο πλέγμα)
Παρουσία/απουσία εξαρτημάτων
Αναγνώριση fiducial
Επαλήθευση προσανατολισμού και θέσης μέσω καμερών πολλαπλών όψεων

5. Υποστηρίζει επικοινωνία SMEMA;

Ναι. Η σειρά YV100 είναι πλήρως συμβατή με SMEMA και μπορεί να επικοινωνεί με ανάντη/κατάντη μεταφορείς, φορτωτές ή συστήματα AOI.

6. Μπορεί να χρησιμοποιήσει διαφορετικούς τύπους τροφοδοτών;

Ναι. Υποστηρίζει:

Τροφοδότες ταινιών (8–56 mm)
Τροφοδότες δίσκων
Τροφοδότες ράβδων
Τροφοδότες εξαρτημάτων χύδην
Υποστηρίζει επίσης ηλεκτρικούς και πνευματικούς τροφοδότες Yamaha.

7. Τι μεγέθη PCB μπορεί να χειριστεί;

Χειρίζεται PCB από 50 × 50 mm έως 460 × 335 mm, με εύρος πάχους πλακέτας 0,4–3,0 mm.

8. Ποια είναι η ακρίβεια τοποθέτησης;

±0,05 mm ακρίβεια τοποθέτησης για τσιπ
±0,03 mm επαναληψιμότητα για τοποθέτηση υψηλής ακρίβειας

9. Απαιτείται εκπαίδευση χειριστή;

Ναι. Οι χειριστές θα πρέπει να εκπαιδευτούν σε:

Προγραμματισμός PCB (αντιστοίχιση εξαρτημάτων, ρύθμιση fiducial)
Αντικατάσταση ακροφυσίων
Βαθμονόμηση τροφοδότη
Συνήθη συντήρηση (καθαρισμός φίλτρων, επιθεώρηση ακροφυσίων)

10. Ποια είναι τα βασικά καθήκοντα συντήρησης;

Καθαρίζετε και επιθεωρείτε τακτικά τα ακροφύσια και τα φίλτρα
Αντικαταστήστε τους φθαρμένους ιμάντες και τα εξαρτήματα κενού
Επιθεωρήστε την ευθυγράμμιση και τη βαθμονόμηση της όρασης
Καθαρίστε τους αισθητήρες και εκτελέστε δοκιμές άξονα Z

11. Ποια είναι τα πιο κοινά ανταλλακτικά;

Ακροφύσια (π.χ., 71A, 76A)
Ράβδοι αναρρόφησης
Βαλβίδες κενού
Ιμάντες χρονισμού
Κάμερες CCD και συναρμολογήσεις φακών
Φωτοαισθητήρες και βαλβίδες σωληνοειδών

12. Υποστηρίζει MES ή ιχνηλασιμότητα γραμμικού κώδικα;

Ορισμένα μοντέλα υποστηρίζουν τη σάρωση γραμμικού κώδικα και την ενσωμάτωση ιχνηλασιμότητας με συστήματα MES (απαιτεί πρόσθετες μονάδες ή διεπαφές).




Φυσική αποθήκη,
γρήγορη παράδοση
υποστήριξη μετά την πώληση
παροχή υπηρεσιών μεταφοράς από πόρτα σε πόρτα
πλεονεκτήματα τιμής,
προσφέροντας μια πλήρη γκάμα εξοπλισμού και αξεσουάρ SMT dip

Μπορούμε να κάνουμε για εσάς:
1. Παρέχουμε πλήρη λύση SMT για εσάς
2. Παρέχουμε βασική τεχνολογία με τον εξοπλισμό μας
3. Παρέχουμε την πιο επαγγελματική τεχνική εξυπηρέτηση
4. Έχουμε πλούσια εμπειρία στη ρύθμιση εργοστασίων SMT
5. Μπορούμε να λύσουμε οποιαδήποτε ερώτηση σχετικά με το SMT
