Υψηλής ακρίβειας Samsung CWEF-YE24-V7 τροφοδότης για βελτιστοποιημένο χειρισμό εξαρτημάτων

Συμπληρωματικές πληροφορίες σχετικά με την εκτίμηση των τιμών

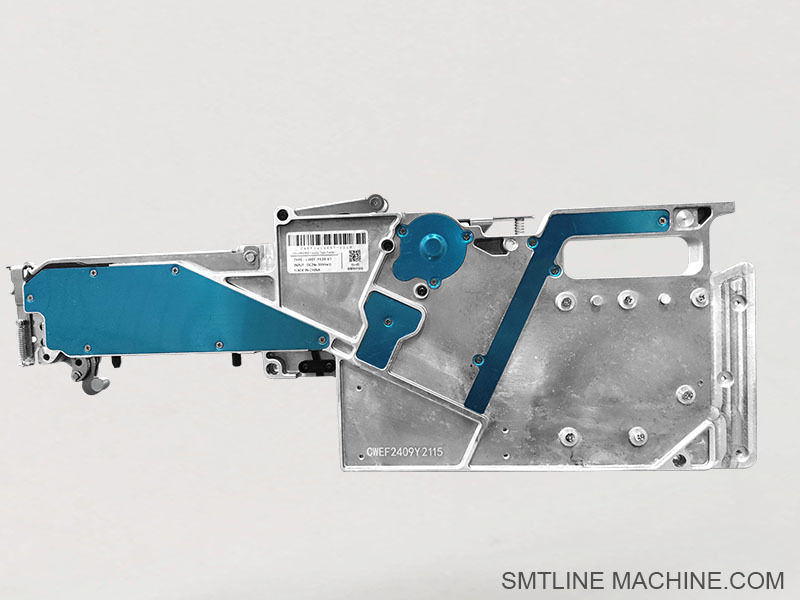

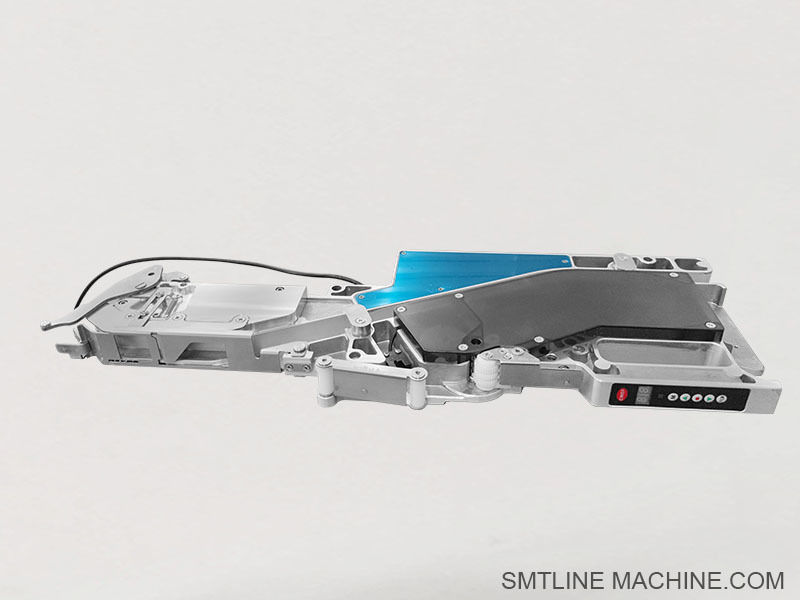

Παρουσίαση προϊόντος Samsung CWEF-YE24-V7 Ηλεκτρικός τροφοδότης

Το Samsung CWEF-YE24-V7 είναι μια αναβαθμισμένη έκδοση του ηλεκτρικού τροφοδοτητή 8 mm που χρησιμοποιείται σε μηχανές pick-and-place SMT Samsung / Hanwha (όπως η σειρά SM / CP / SME).Συνήθως περιλαμβάνει βελτιωμένη λογική κινητήρα και ελέγχου για πιο αξιόπιστη πρόοδο ταινίας και καλύτερο συγχρονισμό με το πρόσφατο firmware μηχανής.

Βασικά χαρακτηριστικά

Πλήρως ηλεκτρική τροφοδοσία που εξαλείφει την ανάγκη συμπιεσμένου αέρα
Συμβατό με το πρότυπο πλάτους ταινίας 8 mm για συστατικά τσιπ, όπως αντίσταση, πυκνότητα και μικρά IC
Ενσωματωμένες λειτουργίες κωδικοποιητή και αισθητήρα για την ανίχνευση της παρουσίας ταινίας και την πρόληψη λανθασμένων τροφοδοσιών
Σχεδιασμένο για γραμμές SMT Samsung/Hanwha με τύπους συνδέσμων 4 ή 5 πινών
Συμπληκτικό σχεδιασμό με δυνατότητες ταχείας αλλαγής, ιδανικό για την παραγωγή υψηλής ανάμειξης

Τυπικές προδιαγραφές

πλάτος ταινίας: 8 mm
Οδηγία: Εσωτερικός κινητήρας + ηλεκτρονικά ελέγχου (λόγικη λειτουργία V7)
Τύπος συνδέσμου: συμβατός με παλαιότερους τροφοδοτικούς μηχανισμούς 4 και νεότερους τροφοδοτικούς μηχανισμούς 5 σύμφωνα με το μοντέλο μηχανής
Εγκατάσταση: συμβατή με τα τυπικά σιδηροτροχεία τράπεζας τροφοδοσίας Samsung
Επανάδραση και διεπαφή αισθητήρων: ανίχνευση της άκρης της ταινίας, ανίχνευση προς τα εμπρός/πίσω, σηματοδότηση της κατάστασης του κινητήρα

Εφαρμογές

Τροφοδότηση μικρών παθητικών εξαρτημάτων (π.χ. 0402, 0603, 0805) στην παραγωγή SMT
Χρησιμοποιείται σε περιβάλλοντα υψηλής ανάμειξης που απαιτούν ταχείς ανταλλαγές τροφοδοτών
Συμβατό με συσκευές της οικογένειας Samsung, όπως SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME σειράς (επιβεβαιώστε την έκδοση συνδέσμου)

Κοινή συντήρηση και συναφή εξαρτήματα

Ακόμη και χωρίς πρόσβαση σε επίσημα φύλλα προδιαγραφών, τα τυπικά συναφή εξαρτήματα και ανταλλακτικά περιλαμβάνουν:

Συγκροτήματα σιδηροτροχιών με ταινία καθοδήγησης
Τεχνουργήματα και τροχούς για την κάλυψη ταινιών
Συσκευές κινητήρα και κιβωτίου ταχυτήτων
Πίνακας PCB αισθητήρα ή πλακέτα κωδικοποιητή
Κλιμάκωση τροφοδότη/προϊόν δοκιμής
Συσκευές σύνδεσης (4-pin ή 5-pin)

Σχετικά εξαρτήματα Samsung CWEF-YE24-V7 Feeder

1Μηχανικά εξαρτήματα

Συγκρότηση σιδηροτροχιάς με οδηγό ταινίας
Οδηγεί την ταινία κατασκευής με ακρίβεια μέσω του μηχανισμού τροφοδοσίας.
Κοινό μέρος: J66021001A

Κάλυψη Τεμπέας σπρώξιμο
Πιέζει και διαχωρίζει την ταινία κάλυψης για να εκθέσει τα εξαρτήματα για ανάληψη.
Κοινό μέρος: J66011003A

Επάνω κάλυψη συναρμολόγηση / ταινία σφιγκτήρα
Προστατεύει την περιοχή τροφοδοσίας και κρατά την ταινία στη θέση της κατά τη διάρκεια της λειτουργίας.
Μέρος: J66031011A

Κλειδωτική καρφίτσα / Κλιπ στερέωσης τροφοδότησης
Κλειδώνει το τροφοδοτικό στην τράπεζα τροφοδοσίας του μηχανήματος.
Μέρος: J70613008A

Πλάκα πλευρικής κάλυψης / κελύφη τροφοδοσίας
Προστατεύει τα εσωτερικά στοιχεία του τροφοδοτητή.
Μέρος: J66031017A

2Ηλεκτρικά εξαρτήματα

Συγκρότημα κινητήρα τροφοδοσίας
Οδηγεί την εσωτερική μηχανή για την προώθηση της ταινίας.
Μέρος: J90551427A

Κουτί ταχυτήτων
Μεταφέρει ροπή κινητήρα στον μηχανισμό ταινίας.
Μέρος: J90651417A

Πίνακας ελέγχου τροφοδότησης
Ελέγχει τον κινητήρα και συνδέεται με τη μηχανή επιλογής και θέσης.
Μέρος: J90851407A

Αισθητήρας τροφοδοσίας PCB / αισθητήρας τερματισμού ταινίας
Ανιχνεύει την παρουσία ταινίας ή συνθηκών στο τέλος της ταινίας.
Μέρος: J67031002A ή J67021010A

Καλώδιο τροφοδοσίας / σύνδεσμος 4 ή 5 πινών
Συνδέει την τροφοδοτική ενέργεια και τα σήματα στο μηχάνημα.
Μέρος: J66011002A

3Εργαλεία βαθμονόμησης και συντήρησης

Τεχνική συσκευή βαθμονόμησης τροφοδοτή
Χρησιμοποιείται για βαθμονόμηση εκτός σύνδεσης ή δοκιμή της κίνησης του τροφοδοτητή.
Μέρος: J13013001A

Επικεφαλίδας επανεκτύπωσης ταινίας
Συλλέγει τα απόβλητα ταινίας κάλυψης κατά τη διάρκεια της λειτουργίας.
Μέρος: J13014004A

Πλάκα ελαστικού / ελαστικό συμπίεσης
Παρέχει πίεση στην ταινία για σταθερή τροφοδοσία.
Μέρος: J66031022A

Κράτησης καθοδήγησης ταινίας
Κρατά σταθερά το σιδηρόδρομο καθοδήγησης κατά τη διάρκεια της σίτισης.
Μέρος: J66031013A

4. Αποθήκευση και χειρισμός τροφοδοτών

Κεφαλάκι αποθήκευσης τροφοδοτή (ESD Safe)
Χρησιμοποιείται για την αποθήκευση τροφοδοτών κατά τη διάρκεια της μετάβασης ή του χρόνου αδρανοποίησης.
Μέρος: J13012003A

Τραπέζι ή καλάθι τροφοδοσίας
Κινητή μονάδα για τη μετακίνηση πολλαπλών τροφοδοτών μεταξύ γραμμών.

Αριθμοί συναφών εξαρτημάτων Samsung CWEF-YE24-V7 Feeder

1Μηχανικά εξαρτήματα

2Ηλεκτρικά και κινητικά εξαρτήματα

3Εργαλεία και περιφερειακές συσκευές

Αυτοί οι αριθμοί εξαρτημάτων υποστηρίζουν τη ρουτίνα συντήρησης, επισκευής και αναβάθμισης του τροφοδοτηρίου CWEF-YE24-V7, εξασφαλίζοντας συνεχή λειτουργία υψηλής ταχύτητας σε γραμμές SMT Samsung/Hanwha όπως SM421, SM471, SM482, CP45,και DECAN.

Οδηγός Ενημερωμένων Ερωτήσεων ️ Samsung CWEF-YE24-V7 Ηλεκτρικός τροφοδότης

1Για ποιο σκοπό χρησιμοποιείται το CWEF-YE24-V7;

Πρόκειται για υψηλής ταχύτητας, ηλεκτρικά κινούμενο τροφοδοτικό SMT 8 mm που χρησιμοποιείται για την τροφοδοσία εξαρτημάτων από κυλίνδρους ταινίας (συνήθως 0402, 0603, 0805) σε μηχανές SMT Samsung / Hanwha.Αυτοματοποιεί την ευρεσιτεχνία ταινίας και παρέχει συνεπή ευθυγράμμιση ανάληψης για τα εξαρτήματα επιφάνειας.

2Με ποιους υπολογιστές είναι συμβατό;

Είναι συμβατό με τα περισσότερα μοντέλα Samsung / Hanwha που υποστηρίζουν ηλεκτρικές τροφοδοσίες, συμπεριλαμβανομένων:

Σειρά SM: SM320, SM421, SM471, SM482
Η σειρά CP: CP40, CP45, CP60
Η σειρά DECAN: S1, S2
Σειρά SME (συμβατό με το σύστημα τροφοδοσίας V7)

Βεβαιωθείτε ότι ο τύπος συνδέσμου (4-pin ή 5-pin) είναι ο ίδιος με το μοντέλο της μηχανής σας.

3Ποια είναι η διαφορά μεταξύ CWEF-YE8-V7 και CWEF-YE24-V7;

Και οι δύο είναι ηλεκτρικοί τροφοδοτητές, αλλά ο YE24-V7 συνήθως υποστηρίζει μεγαλύτερες περιοχές δεικτικοποίησης και μπορεί να χειριστεί ελαφρώς μεγαλύτερα / ψηλότερα προφίλ συστατικών εντός του πλάτους ταινίας 8 mm.Η έκδοση V7 περιλαμβάνει βελτιωμένη λογική ελέγχου και δυνατότητες ανατροφοδότησης.

4Ποια είναι τα κοινά προβλήματα και οι συμβουλές για την αντιμετώπιση προβλημάτων;

5Πώς τροφοδοτείται και ελέγχεται ο τροφοδότης;

Χρησιμοποιεί έναν εσωτερικό σταπτήρα που ελέγχεται από ένα τροφοδοτικό PCB, που τροφοδοτείται μέσω ενός συνδέσμου 4 ή 5 πινών που συνδέεται με τη μηχανή SMT. Δεν απαιτεί συμπιεσμένο αέρα.

6Ποια ανταλλακτικά αντικαθίστανται συνήθως;

Συγκρότημα κινητήρα J90551427A
Τεχνουργός μετατροπής κίνησης J90651417A
Πίνακας PCB αισθητήρα J67031002A
Τρίχωμα καθοδήγησης ταινίας ¥ J66021001A
Επικεφαλής ταινίας για το κάλυμμα J66011003A
Πινάκη κλειδώματος τροφοδοτή J70613008A

7Πώς μπορώ να δοκιμάσω ή να βαθμολογήσω την τροφοδοσία;

Χρησιμοποιείστε μια συσκευή βαθμονόμησης τροφοδότησης (π.χ. J13013001A) για να δοκιμάσετε τη λειτουργία του κινητήρα, την ευθυγράμμιση και την ευρεσιτεχνία της ταινίας εκτός της μηχανής.

8Πόσο συχνά πρέπει να συντηρείται ο τροφοδότης;

Ελαφριά χρήση: εξέταση και καθαρισμός κάθε 1-2 εβδομάδες
Σημαντική παραγωγή: επιθεωρήστε καθημερινά ή μετά από κάθε τροχό
Αντικατάσταση φθαρμένων εξαρτημάτων (οδήγηση σιδηροδρόμων, κινητήρες, αισθητήρες) κάθε 3-6 μήνες ανάλογα με το φορτίο

9Μπορεί να γυρίσει πίσω την κασέτα;

Η τροφοδοτική συσκευή υποστηρίζει προαιρετικά τυλίγματα επανέκλισης ταινίας κάλυψης (π.χ. J13014004A) για να διατηρούνται οι χώροι εργασίας καθαροί και να αποφεύγονται παρεμβολές.

10Πώς μπορώ να καταλάβω αν είναι 4 ή 5 καρφίτσες;

Ελέγξτε την πίσω πρίζα.

4-pin: Χρησιμοποιείται σε προηγούμενα μοντέλα SM/CP
5-pin: Υποστηρίζει πρόσθετες γραμμές σήματος για νεότερα μηχανήματα (λογική συμβατή με το V7)
