Υψηλής ακρίβειας Samsung CWEF-YE32-V8 τροφοδότης για αποτελεσματική τοποθέτηση εξαρτημάτων

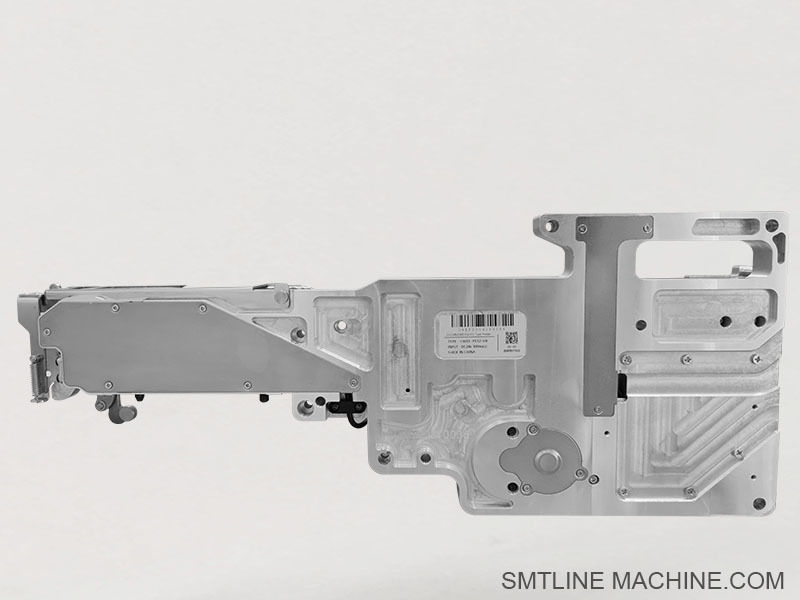

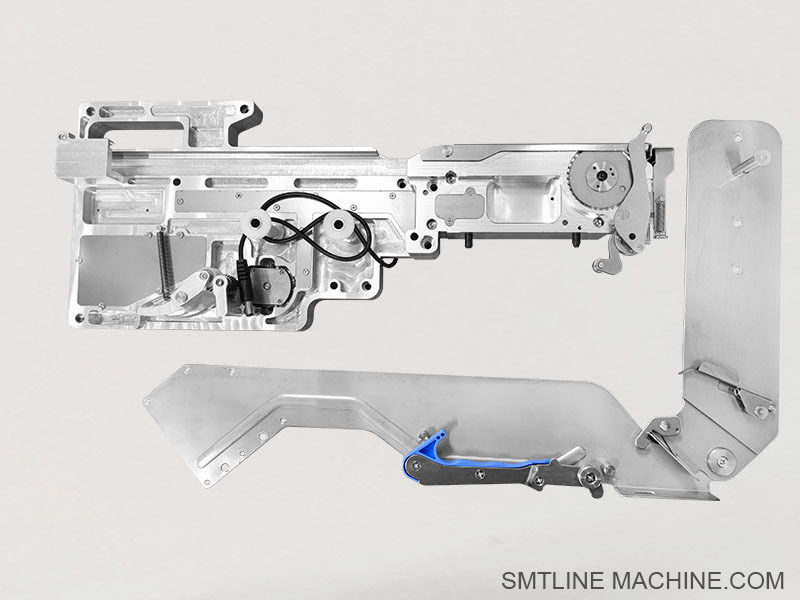

Samsung Feeder CWEF-YE32-V8

Εισαγωγή Προϊόντος – Samsung CWEF‑YE32‑V8 Feeder

Μια αξιόπιστη έκδοση του έξυπνου ηλεκτρικού τροφοδότη 32 mm της Samsung — σχεδιασμένη για γρήγορες γραμμές παραγωγής SMT με υψηλό μείγμα, χρησιμοποιώντας πλατφόρμες pick-and-place Samsung / Hanwha (σειρές SM, CP, DECAN, SME).

Βασικά Χαρακτηριστικά

Λειτουργία με ηλεκτρική κίνηση, εξαλείφοντας τις απαιτήσεις πεπιεσμένου αέρα
Χειρίζεται ταινία 32 mm, ιδανική για μεγαλύτερα παθητικά εξαρτήματα και μικρά IC
Συμβατό με διεπαφές συνδετήρων 4 ή 5 ακίδων, ανάλογα με τη γενιά της μηχανής
Ενσωματωμένος κινητήρας, κωδικοποιητής και λογική αισθητήρων, επιτρέποντας την ακριβή τροφοδοσία και ανίχνευση σφαλμάτων
Υποστηρίζει γρήγορες αλλαγές τροφοδότη και τράπεζες τροφοδοτών υψηλής πυκνότητας

Τυπικές Προδιαγραφές

Πλάτος ταινίας: 32 mm (τυπικό μονής λωρίδας)
Σύστημα κίνησης: Εσωτερικός κινητήρας + πλακέτα ελέγχου (firmware V8)
Τοποθέτηση: Συμβατό με τράπεζες τροφοδοτών Samsung/Hanwha για μηχανές SM/CP/SME/DECAN
Χαρακτηριστικά: Προώθηση ταινίας, αίσθηση τέλους/παρουσίας ταινίας, ανάδραση κινητήρα, προαιρετική επανατύλιξη ταινίας κάλυψης

Εφαρμογές

Χρησιμοποιείται για την τροφοδοσία μεσαίων έως μεγάλων εξαρτημάτων (επαγωγείς chip, πυκνωτές, συνδετήρες, μικρά IC) σε γραμμές SMT υψηλού όγκου σε πλατφόρμες όπως:

SM421, SM471, SM482
Σειρά CP: CP40 / CP45 / CP60
DECAN S1/S2
Ηλεκτρικές γραμμές τροφοδοσίας σειράς SME

Τυπική Συντήρηση & Σχετικά Αξεσουάρ

Βασικά ανταλλακτικά που συχνά μοιράζονται με παρόμοιους ηλεκτρικούς τροφοδότες Samsung περιλαμβάνουν:

Οδηγοί ταινίας
Προωθητές και καρούλια ταινίας κάλυψης
Συναρμολογήσεις κινητήρα & κιβωτίου ταχυτήτων
Πλακέτα αισθητήρα PCB και πλακέτα κωδικοποιητή
Συναρμολογήσεις αισθητήρων τέλους ταινίας
Διατάξεις βαθμονόμησης για δοκιμές ευθυγράμμισης

Σχετικά Αξεσουάρ – Samsung CWEF-YE32-V8 Feeder

1. Μηχανικά Εξαρτήματα

Συναρμολόγηση Οδηγού Ταινίας
Εξασφαλίζει την ομαλή τροφοδοσία της ταινίας 32 mm και την ακριβή τοποθέτηση των εξαρτημάτων.

Προωθητής Ταινίας Κάλυψης
Ανυψώνει και διαχωρίζει την ταινία κάλυψης από τον φορέα για να εκθέσει τα εξαρτήματα για παραλαβή.

Πάνω Πλάκα Κάλυψης / Συναρμολόγηση Σφιγκτήρα
Κρατά την ταινία εξαρτημάτων σταθερά στη θέση της για να αποφευχθούν εσφαλμένες τροφοδοσίες.

Καρφίτσα Κλειδώματος / Κουμπί Κλειδώματος Τροφοδότη
Ασφαλίζει τον τροφοδότη στην υποδοχή της τράπεζας τροφοδότη κατά τη λειτουργία της μηχανής.

Πλαϊνή Πλάκα Κάλυψης Τροφοδότη
Προστατεύει τα εσωτερικά εξαρτήματα και το περίβλημα του κινητήρα από ζημιές ή υπολείμματα.

2. Εξαρτήματα Κίνησης & Ηλεκτρονικά

Συναρμολόγηση Βηματικού Κινητήρα
Οδηγεί τον εσωτερικό μηχανισμό του τροφοδότη για να προωθήσει την ταινία με ακρίβεια.

Κιβώτιο Ταχυτήτων / Μονάδα Κίνησης
Μεταφέρει τη ροπή από τον κινητήρα στον μηχανισμό τροφοδοσίας ταινίας.

Κύρια PCB Ελέγχου
Χειρίζεται τον έλεγχο του κινητήρα, την επικοινωνία και την είσοδο/έξοδο αισθητήρων.

Πλακέτα Αισθητήρα Ταινίας (Αισθητήρας Παρουσίας & Τέλους)
Ανιχνεύει την παρουσία ταινίας και ειδοποιεί όταν το καρούλι έχει τελειώσει ή είναι ευθυγραμμισμένο.

Καλώδιο Σήματος Τροφοδότη (4-pin ή 5-pin)
Παρέχει σήματα ισχύος και ελέγχου από τη μηχανή pick-and-place στον τροφοδότη.

3. Εργαλεία Βαθμονόμησης & Συντήρησης

Διάταξη Βαθμονόμησης Τροφοδότη / Δοκιμαστική Διάταξη
Επιτρέπει τη δοκιμή, τη ρύθμιση και την επαλήθευση της απόδοσης του τροφοδότη εκτός μηχανής.

Καρούλι Επανατύλιξης Ταινίας
Συλλέγει τα απόβλητα ταινίας κάλυψης για καθαρή και αποτελεσματική λειτουργία.

Ελατηριωτή Πλάκα / Πλάκα Συμπίεσης
Εφαρμόζει πίεση για τη διατήρηση της ευθυγράμμισης της ταινίας κατά την τροφοδοσία.

Βραχίονας Στήριξης Οδηγού Ταινίας
Εξασφαλίζει ακαμψία και ακρίβεια στη διαδρομή της ταινίας.

4. Αποθήκευση & Χειρισμός

Ράφι Αποθήκευσης Τροφοδότη / Κάρο
Χρησιμοποιείται για την οργάνωση και την ασφαλή αποθήκευση πολλαπλών τροφοδοτών όταν δεν χρησιμοποιούνται.

Δίσκος Τροφοδότη
Βοηθά στην οργανωμένη φόρτωση/εκφόρτωση κατά τη διάρκεια των αλλαγών.

Αυτά τα αξεσουάρ είναι απαραίτητα για την ομαλή λειτουργία, την ευθυγράμμιση και τη συντήρηση του ηλεκτρικού τροφοδότη CWEF-YE32-V8 32mm και συνήθως μοιράζονται σε άλλα πλάτη ηλεκτρικών τροφοδοτών Samsung (8mm, 12mm, 24mm, κ.λπ.).

Σχετικοί Αριθμοί Μερών – Samsung CWEF-YE32-V8 Electric Feeder

1. Μηχανικά Εξαρτήματα

2. Ηλεκτρικά / Εξαρτήματα Κίνησης

3. Εργαλεία Βαθμονόμησης / Συντήρησης

Αυτά τα μέρη είναι είτε άμεσες αντικαταστάσεις είτε συμβατά εξαρτήματα που χρησιμοποιούνται συνήθως σε ηλεκτρικούς τροφοδότες της σειράς Samsung/Hanwha SME, συμπεριλαμβανομένου του CWEF-YE32-V8.

Οδηγός FAQ – Samsung CWEF-YE32-V8 Electric Feeder

1. Για τι χρησιμοποιείται το CWEF-YE32-V8;

Το CWEF-YE32-V8 είναι ένας έξυπνος ηλεκτρικός τροφοδότης 32 mm που χρησιμοποιείται για την παροχή μεσαίων έως μεγάλων εξαρτημάτων επιφανειακής τοποθέτησης (π.χ., συνδετήρες, IC, μονάδες ισχύος) από ταινία φορέα σε μηχανές SMT όπως οι σειρές SM, CP, DECAN και SME.

2. Με ποιες μηχανές SMT είναι συμβατό;

Λειτουργεί με μηχανές pick-and-place Samsung/Hanwha που υποστηρίζουν ηλεκτρικούς τροφοδότες, συμπεριλαμβανομένων:

Σειρά SM: SM421, SM471, SM482
Σειρά CP: CP45, CP60
Σειρά DECAN: S1, S2
Σειρά SME: Τράπεζες τροφοδοτών με υποστήριξη 4-pin ή 5-pin (ελέγξτε την έκδοση του συνδετήρα)

3. Ποια είναι η κύρια διαφορά μεταξύ των εκδόσεων V8 και παλαιότερων V7;

Η έκδοση V8 περιλαμβάνει βελτιωμένο εσωτερικό firmware, ταχύτερους κύκλους τροφοδοσίας, πιο αξιόπιστη απόδοση κινητήρα και καλύτερη συμβατότητα με νεότερα συστήματα DECAN/SME.

4. Είναι ηλεκτρικό ή πνευματικό;

Είναι πλήρως ηλεκτρικό, που σημαίνει ότι λειτουργεί μέσω ενός ενσωματωμένου κινητήρα και ελεγκτή PCB, χωρίς την ανάγκη πεπιεσμένου αέρα.

5. Τι μέγεθος εξαρτημάτων ή ταινίας υποστηρίζει;

Πλάτος ταινίας: 32 mm
Κατάλληλο για μεγαλύτερα ηλεκτρονικά εξαρτήματα, όπως:

Μεγάλα IC
Μονάδες RF
Συνδετήρες
Ημιαγωγοί ισχύος

6. Ποια είναι τα κοινά προβλήματα και πώς να τα αντιμετωπίσετε;

7. Ποια μέρη αντικαθίστανται συχνότερα;

Συναρμολόγηση Κινητήρα – J90551427A
Κιβώτιο Ταχυτήτων – J90651417A
PCB Αισθητήρα – J67031002A
Οδηγός Ταινίας – J66021001A
Προωθητής Ταινίας Κάλυψης – J66011003A
PCB Ελέγχου – J90851407A

8. Πώς μπορώ να βαθμονομήσω ή να δοκιμάσω τον τροφοδότη;

Χρησιμοποιήστε τη διάταξη βαθμονόμησης τροφοδότη (π.χ., J13013001A) για να επαληθεύσετε την προώθηση, την ευθυγράμμιση και την ανίχνευση σφαλμάτων του τροφοδότη εκτός της μηχανής SMT.

9. Υποστηρίζει την επανατύλιξη της ταινίας κάλυψης;

Ναι, μπορεί να εξοπλιστεί με ένα καρούλι επανατύλιξης ταινίας (π.χ., J13014004A) για τη διαχείριση των αποβλήτων ταινίας κάλυψης κατά τη λειτουργία.

10. Πόσο συχνά πρέπει να το συντηρώ;

Ελαφριά χρήση: Καθαρίζετε και επιθεωρείτε κάθε 1–2 εβδομάδες
Έντονη χρήση: Ελέγχετε μετά από κάθε καρούλι ή βάρδια
Τριμηνιαία: Αντικαταστήστε τον κινητήρα ή τα φθαρμένα μηχανικά μέρη ανάλογα με το φορτίο
