1009 Χωρητικότητα Πνευματικός τροφοδότης Samsung 08mm Ελαφρύ 0.79kg Τοποθέτησης για Ομαλή Λειτουργία

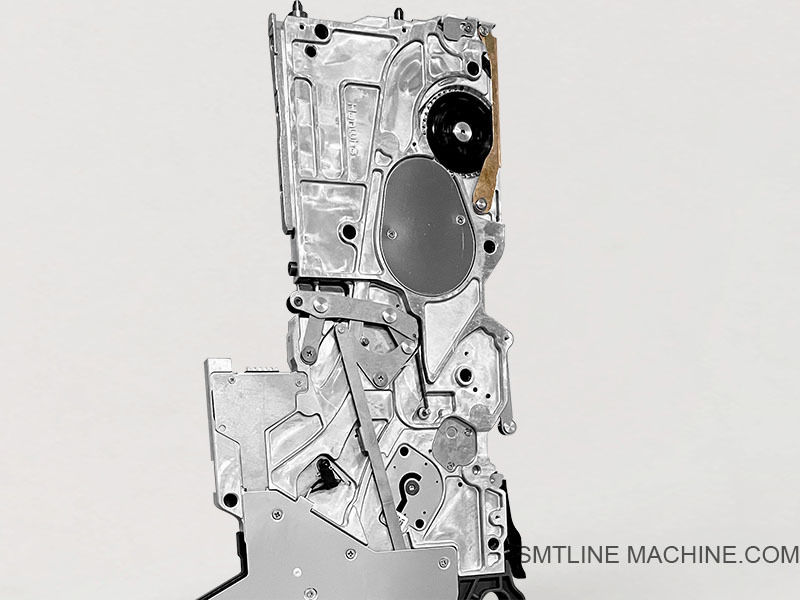

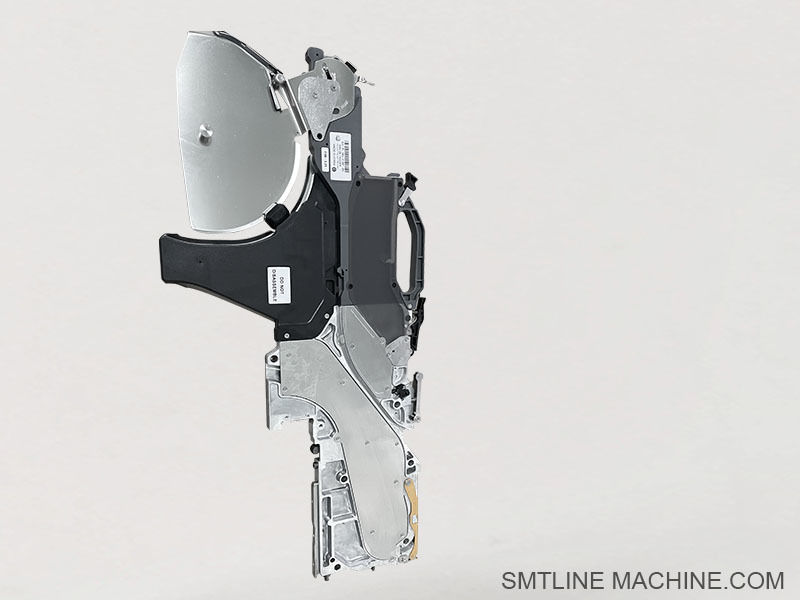

Samsung Pneumatic Feeder 08mm

Εισαγωγή Προϊόντος – Samsung 8mm Pneumatic Feeder

Το Samsung 8mm Pneumatic Feeder είναι ένας τυπικός τροφοδότης ταινίας σχεδιασμένος για χρήση με μηχανήματα pick-and-place Samsung SMT, ειδικά παλαιότερα μοντέλα όπως τα CP40, CP45, CP60. Λειτουργεί χρησιμοποιώντας πεπιεσμένο αέρα για την προώθηση των ταινιών εξαρτημάτων και χρησιμοποιείται συνήθως για παθητικά εξαρτήματα σε μορφή ανάγλυφης ή χάρτινης ταινίας 8mm.

Βασικά Χαρακτηριστικά

Πνευματικό σύστημα κίνησης: Χρησιμοποιεί πίεση αέρα για την ευρετηρίαση της ταινίας, εξαλείφοντας τα μηχανικά μέρη του κινητήρα.
Συμβατό με πλάτος ταινίας 8mm, ιδανικό για τροφοδοσία αντιστάσεων, πυκνωτών και μικρών IC.
Λειτουργεί με τη σειρά Samsung CP (CP40/CP45/CP60) και άλλα πνευματικά συμβατά μοντέλα.
Σχεδιασμένο για τροφοδοσία υψηλής ταχύτητας με σταθερή ευθυγράμμιση.
Εύκολη φόρτωση και εκφόρτωση καρουλιών ταινίας για γρήγορη αλλαγή.

Τυπικές Προδιαγραφές

Πλάτος ταινίας: 8mm (μονής λωρίδας)
Τύπος κίνησης: Πνευματικός (μηχανισμός κυλίνδρου αέρα)
Ταχύτητα τροφοδοσίας: Ευρετηρίαση υψηλής ταχύτητας για μαζική παραγωγή
Τοποθέτηση: Τυπικές υποδοχές τροφοδοσίας για τη σειρά CP
Τύποι εξαρτημάτων: 0402, 0603, 0805, μικρά LED και IC

Εφαρμογές

Χρησιμοποιείται σε γραμμές παραγωγής SMT υψηλού όγκου για την τροφοδοσία κοινών εξαρτημάτων chip.
Ιδανικό για μηχανήματα Samsung πρώτης γενιάς που δεν υποστηρίζουν ηλεκτρικούς τροφοδότες.
Συνήθης σε βιομηχανίες όπως ηλεκτρονικά είδη ευρείας κατανάλωσης, αυτοκίνητα, LED και τηλεπικοινωνίες.

Προαιρετικά Αξεσουάρ

Μηχανισμός ώθησης ταινίας κάλυψης
Συναρμολογήσεις οδηγού ράγας ταινίας και ελατηρίων
Συνδετήρες σωλήνων αέρα και προσαρμογείς τροφοδοσίας
Διατάξεις βαθμονόμησης και δοκιμών για ρυθμίσεις τροφοδοσίας CP

Σχετικά Αξεσουάρ – Samsung 8mm Pneumatic Feeder

1. Μηχανικά Εξαρτήματα

Οδηγός ράγας ταινίας
Καθοδηγεί την ταινία εξαρτημάτων στην πορεία του τροφοδότη.
Αναγνωριστικό εξαρτήματος: Συχνά ειδικό για τον τροφοδότη – ελέγξτε τη συμβατότητα της σειράς CP8

Διαχωριστής / Ώθηση ταινίας κάλυψης
Ανυψώνει και διαχωρίζει την ταινία κάλυψης, έτσι ώστε τα εξαρτήματα να εκτίθενται για παραλαβή.

Βασική πλάκα τροφοδότη / Πλαίσιο περιβλήματος
Δομική υποστήριξη που συγκρατεί τον μηχανισμό ταινίας και τον κύλινδρο αέρα.

Πείρος ασφάλισης τροφοδότη / Συναρμολόγηση σφιγκτήρα
Ασφαλίζει τον τροφοδότη στη ράγα τροφοδότησης στη μηχανή SMT.

Ελατήριο σφιγκτήρα ταινίας / Ελατήριο τάσης
Διατηρεί τη σωστή τάση της ταινίας και αποτρέπει την απόκλιση της ταινίας.

2. Πνευματικά Εξαρτήματα

Κύλινδρος αέρα
Οδηγεί τον μηχανισμό προώθησης της ταινίας.
Συνήθως ένας μικρός κύλινδρος διπλής ή μονής ενέργειας, ειδικός για το μοντέλο του τροφοδότη

Ηλεκτρομαγνητική βαλβίδα (για ορισμένους τύπους τροφοδοτών)
Ελέγχει την παροχή αέρα on/off σε μεμονωμένους τροφοδότες (εξωτερικά στη μονάδα τροφοδότη).

Σύνδεσμος σωλήνα αέρα / Εξάρτημα
Τυπικά εξαρτήματα push-to-connect για είσοδο πεπιεσμένου αέρα.

Σιγαστήρας εξάτμισης
Μειώνει τον θόρυβο από την απελευθέρωση αέρα και προστατεύει τον κύλινδρο.

3. Εργαλεία Δοκιμών & Συντήρησης

Διάταξη βαθμονόμησης τροφοδότη (για τη σειρά CP)
Χρησιμοποιείται για δοκιμή εκτός μηχανής της προώθησης της ταινίας και της ευθυγράμμισης της διαδρομής.

Εργαλείο σφιγκτήρα ελατηρίου
Βοηθά στην ασφαλή αντικατάσταση των εσωτερικών ελατηρίων του τροφοδότη.

Ρυθμιστής πίεσης αέρα
Ελέγχει την εισερχόμενη πίεση αέρα ώστε να ταιριάζει με τις προδιαγραφές του τροφοδότη (συνήθως 0,4–0,6 MPa).

4. Διάφορα Αξεσουάρ

Ράφι αποθήκευσης τροφοδότη
ESD-ασφαλές καρότσι τροφοδότη ή ράφι αποθήκευσης για την οργάνωση των τροφοδοτών κατά τη διάρκεια του αδρανούς χρόνου.

Προσαρμογέας θήκης καρουλιού
Για την ασφαλή τοποθέτηση καρουλιών ταινίας στον τροφοδότη.

Επανατύλιξη απορριμμάτων ταινίας (προαιρετικό, εάν υποστηρίζεται)
Μηχανισμός για το τύλιγμα και τη συλλογή της ταινίας κάλυψης απορριμμάτων κατά τη διάρκεια της τροφοδοσίας.

Σχετικοί Αριθμοί Εξαρτημάτων – Samsung 8mm Pneumatic Feeder

1. Μηχανικά Εξαρτήματα

2. Πνευματικά Εξαρτήματα

3. Βαθμονόμηση & Εργαλεία

4. Διάφορα Αξεσουάρ

Σημείωση: Ο ακριβής αριθμός εξαρτήματος μπορεί να διαφέρει ελαφρώς ανάλογα με τη γενιά και την παρτίδα του τροφοδότη της σειράς CP (π.χ., CP45, CP40L, CP60). Πάντα να επαληθεύετε την ετικέτα στο σώμα του τροφοδότη για πλήρη συμβατότητα.

Οδηγός FAQ – Samsung 8mm Pneumatic Feeder

1. Για τι χρησιμοποιείται το Samsung 8mm Pneumatic Feeder;

Έχει σχεδιαστεί για την τροφοδοσία ταινίας μεταφοράς 8mm που περιέχει εξαρτήματα επιφανειακής τοποθέτησης (π.χ. αντιστάσεις 0402, 0603, 0805, πυκνωτές, μικρά IC) σε μηχανήματα SMT της σειράς Samsung CP, χρησιμοποιώντας πεπιεσμένο αέρα για την προώθηση της ταινίας.

2. Με ποια μηχανήματα SMT είναι συμβατό;

Αυτός ο τροφοδότης είναι συμβατός με τα ακόλουθα μοντέλα:

Samsung CP40, CP45, CP60
Ορισμένες παραλλαγές των CP45FV και CP40L

Αυτά τα μηχανήματα απαιτούν πνευματικούς τροφοδότες, όχι ηλεκτρικούς.

3. Πώς λειτουργεί;

Ο τροφοδότης χρησιμοποιεί έναν κύλινδρο που κινείται με πεπιεσμένο αέρα για την ευρετηρίαση της ταινίας προς τα εμπρός. Η ταινία προχωρά ένα βήμα ανά κύκλο τοποθέτησης, εκθέτοντας το επόμενο εξάρτημα για παραλαβή από την κεφαλή τοποθέτησης.

4. Ποια είναι η απαιτούμενη πίεση αέρα για τη λειτουργία;

Τυπική πίεση λειτουργίας:
0,4 έως 0,6 MPa (4–6 bar)
Πολύ χαμηλή = αποτυχία τροφοδοσίας
Πολύ υψηλή = κακή ευθυγράμμιση εξαρτημάτων ή ζημιά στην ταινία

5. Τι είδους ταινίες υποστηρίζει;

Πλάτος ταινίας: 8mm
Τύποι ταινίας: Ανάγλυφη πλαστική ή χάρτινη ταινία
Τύποι εξαρτημάτων: Αντιστάσεις chip, πυκνωτές, LED, μικροί ημιαγωγοί

6. Ποια είναι τα κοινά προβλήματα και συμβουλές αντιμετώπισης προβλημάτων;

7. Ποια εξαρτήματα αντικαθίστανται συνήθως;

Κύλινδρος αέρα – J70541004A
Ελατήριο επιστροφής – J90651007A
Οδηγός ράγας ταινίας – J66021001A
Ώθηση ταινίας κάλυψης – J66011003A
Κουμπί/πείρος ασφάλισης – J70613008A
Συνδετήρες σωλήνων – J70631015A

8. Πώς μπορώ να δοκιμάσω τον τροφοδότη;

Χρησιμοποιήστε ένα χειροκίνητο κουτί δοκιμής τροφοδότη (π.χ. J13014002A) ή διάταξη βαθμονόμησης (J13013001A) για να προσομοιώσετε την τροφοδοσία χωρίς να εκτελέσετε ολόκληρη τη μηχανή SMT.

9. Υποστηρίζει την επανατύλιξη της ταινίας κάλυψης;

Ορισμένες ρυθμίσεις επιτρέπουν προαιρετικά καρούλια επανατύλιξης ταινίας κάλυψης (π.χ. J13014004A), αλλά πολλοί πρώιμοι πνευματικοί τροφοδότες δεν υποστηρίζουν αυτόματη επανατύλιξη.

10. Πόσο συχνά πρέπει να εκτελείται συντήρηση;

Καθημερινά: Φυσήξτε τη σκόνη, ελέγξτε τη διαδρομή της ταινίας
Εβδομαδιαία: Ελέγξτε για διαρροές αέρα, επιθεωρήστε τα ελατήρια και τα κινούμενα μέρη
Μηνιαία: Λιπάνετε τον κύλινδρο αέρα, αντικαταστήστε τα φθαρμένα εξαρτήματα
Τριμηνιαία: Πλήρης επιθεώρηση και ανακατασκευή εάν είναι απαραίτητο
