Υψηλής Ακρίβειας Πνευματικός τροφοδότης Samsung 12mm για τοποθέτηση εξαρτημάτων

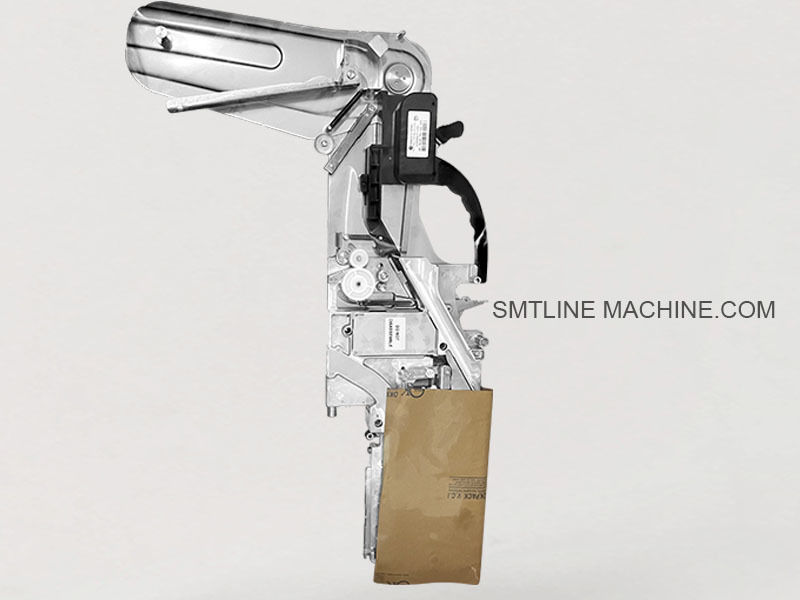

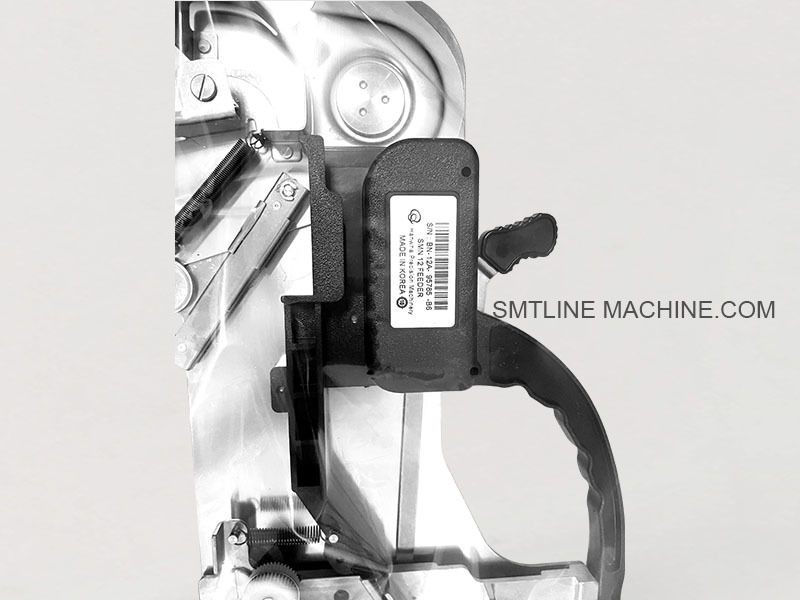

Pneumatic Feeder Samsung 12mm

Εισαγωγή προϊόντος - Pneumatic Feeder 12mm 12mm

Ο πνευματικός τροφοδότης Samsung 12mm είναι ένας αξιόπιστος τροφοδότης ταινιών με αέρα που έχει σχεδιαστεί για να παρέχει εξαρτήματα επιφάνειας επιφάνειας από ταινίες φορέα 12 mm σε μηχανές τοποθέτησης SMT Samsung. Χρησιμοποιείται ευρέως σε πλατφόρμες παλαιότερων γενεών όπως τα CP40, CP45 και CP60 που βασίζονται στην τεχνολογία πνευματικής τροφοδοσίας.

Βασικά χαρακτηριστικά

Πνευματική λειτουργία: Χρησιμοποιεί συμπιεσμένο αέρα για την εξέλιξη της ταινίας οδήγησης
Συμβατό με ταινίες μεταφοράς 12mm, ιδανικές για τη διατροφή μεγαλύτερων παθητικών εξαρτημάτων, μικρών IC ή συσκευών ισχύος
Κατάλληλο για μηχανές σειράς CP Samsung CP Samsung
Προσφέρει ευρετηρίαση υψηλής ταχύτητας και σταθερή τοποθέτηση εξαρτημάτων
Τραυματικός μηχανικός σχεδιασμός με ελάχιστες απαιτήσεις συντήρησης

Προδιαγραφές

Πλάτος ταινίας: 12 χιλιοστά
Τύπος κίνησης: πνευματικός (μηχανισμός κυλίνδρου αέρα)
Pitch Component: Ρυθμιζόμενο (τυπικά βήματα 4mm, 8mm ή 12mm)
Πηγή τροφοδοσίας: συμπιεσμένος αέρας (τυπικά 0,4-0,6 MPa)
Μέθοδος τροφοδοσίας: ευρετηρίαση με βήμα προς βήμα
Υποστήριξη Reel: έως 13 "/15" Standard Reels

Αιτήσεις

Ιδανικό για την παροχή μεγαλύτερων εξαρτημάτων όπως:

Διόδους και mosfets
Ηλεκτρολυτικοί πυκνωτές
Μικρά ρελέ
1206 και 1210 εξαρτήματα τσιπ
Χρησιμοποιείται συνήθως σε περιβάλλοντα παραγωγής SMT μεγάλου όγκου για:

Ηλεκτρονικά καταναλωτικά
PCBS Automotive
Πλακέτες

Αρμονία

Λειτουργεί με πλατφόρμες τροφοδοσίας Samsung Pneumatic, όπως:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Σειρά CP60

Σχετικά αξεσουάρ - Samsung 12mm Pneumatic Feeder

1 Μηχανικά εξαρτήματα

Σιδηρόδρομος οδηγού ταινίας (Tape Track / Carrier Rail)
Εξασφαλίζει την ομαλή και ακριβή σίτιση της ταινίας εξαρτημάτων 12mm.

Προωθητής / διαχωριστή καλύμματος
Ανυψώνει και διαχωρίζει την ταινία κάλυψης για να εκθέσει εξαρτήματα για παραλαβή.

Επάνω πλάκα καλύμματος / σφιγκτήρα
Κρατάει την ταινία στη θέση του και την εμποδίζει να ανυψώσει κατά την πρόοδο.

PIN / κουμπί τροφοδοσίας
Εξασφαλίζει τον τροφοδότη στην υποδοχή τροφοδοσίας στο μηχάνημα (π.χ. μανδάλωση κλειδώματος ή πείρος γρήγορης απελευθέρωσης).

Άξονα καρούλι με καρούλι
Διατηρεί ρόλους στοιχείων (συνήθως 13 "ή 15") στη θέση του για χαλαρή.

2. Πνευματικά συστατικά

Κύλινδρος αέρα (ενεργοποιητής τροφοδοσίας)
Παρέχει τη γραμμική κίνηση για να προωθήσει την ταινία ένα βήμα κάθε φορά.

Σύνδεση ράβδου αέρα / ολισθητήρα
Μεταφέρει την κίνηση από τον κύλινδρο αέρα στον μηχανισμό προώθησης της ταινίας.

Επιστροφή ελατηρίου
Επαναφέρει τον μηχανισμό ολίσθησης μετά από κάθε διαδρομή προόδου.

Συνδέσμοι σωλήνων αέρα / σύνδεσμοι γρήγορης προσαρμογής
Επιτρέπει τη σύνδεση με συμπιεσμένο παροχή αέρα.

Σιγαστήρα ή σιγαστήρα (προαιρετικά)
Μειώνει τον θόρυβο του αέρα κατά τη διάρκεια του εξαερισμού.

3. Συντήρηση και δοκιμή εργαλείων

Βαθμονόμηση τροφοδοσίας jig / ευθυγράμμιση προσάρτημα
Χρησιμοποιείται για τη δοκιμή και την ευθυγράμμιση των τροφοδότες έξω από το μηχάνημα.

Χειροκίνητο πλαίσιο δοκιμής
Παρέχει χειροκίνητο έλεγχο αέρα για δοκιμές διατροφής εκτός μηχανής.

Βούρτσες καθαρισμού τροφοδοσίας
Αφαιρεί τη σκόνη και τα συντρίμμια από τις ράγες οδηγών και τα κινούμενα μέρη.

Ράφι αποθήκευσης τροφοδοσίας
Για οργανωμένη αποθήκευση πολλαπλών τροφοδότες όταν δεν χρησιμοποιείται.

Αυτά τα μέρη είναι απαραίτητα για να εξασφαλιστεί:

Ομαλή τροφοδοσία ταινιών
Σωστή ευθυγράμμιση
Αξιόπιστη παραλαβή εξαρτημάτων
Εύκολη εγκατάσταση/αφαίρεση κατά τη διάρκεια της παραγωγής

Σχετικοί αριθμοί εξαρτημάτων - Πνευματικός τροφοδότης Samsung 12mm (Αγγλικά)

1 Μηχανικά εξαρτήματα

2. Πνευματικά συστατικά

3. Εργαλεία δοκιμής και συντήρησης

Αυτοί οι αριθμοί εξαρτημάτων καλύπτουν τα συνηθέστερα αντικείμενα που αντικαταστάθηκαν και εξυπηρετούνται στο σύστημα τροφοδοσίας πνευματικής ταινίας Samsung 12mm, εξασφαλίζοντας συνεπή απόδοση στην παραγωγή SMT.

Οδηγός FAQ - Πνευματικός τροφοδότης Samsung 12mm

1. Ποιος είναι ο πνευματικός τροφοδότης της Samsung 12mm που χρησιμοποιείται;

Έχει σχεδιαστεί για την τροφοδοσία ταινίας μεταφορέα πλάτους 12 mm που περιέχει εξαρτήματα επιφανείας, όπως μεγαλύτερες αντιστάσεις, πυκνωτές, μικρά ICs και συσκευές ισχύος σε μηχανές SMT της σειράς Samsung CP χρησιμοποιώντας συμπιεσμένο αέρα για πρόοδο της ταινίας.

2. Ποια μηχανήματα SMT είναι συμβατά με αυτόν τον τροφοδότη;

Συμβατό με πλατφόρμες τροφοδοσίας Samsung Pneumatic, όπως:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Σειρά CP60

Αυτά τα μοντέλα χρησιμοποιούν πνευματικά τροφοδότες και όχι ηλεκτρικά.

3. Πώς λειτουργεί ο τροφοδότης;

Ο τροφοδότης χρησιμοποιεί έναν κύλινδρο πεπιεσμένου αέρα για να ευρετηρίου την ταινία προς τα εμπρός βήμα-βήμα, εκθέτοντας το επόμενο στοιχείο για pick-up από την κεφαλή τοποθέτησης του μηχανήματος.

4. Ποια πίεση αέρα απαιτείται;

Η τυπική πίεση λειτουργίας είναι 0,4 έως 0,6 MPa (4-6 bar). Η σωστή πίεση του αέρα είναι κρίσιμη - η χαμηλή προκαλεί αποτυχίες διατροφής. Πολύ υψηλή μπορεί να βλάψει την ταινία ή τα εξαρτήματα.

5. Ποιοι τύποι ταινιών και μεγέθη υποστηρίζουν;

Πλάτος ταινίας: 12 χιλιοστά
Ταινία εξαρτημάτων: ανάγλυφη πλαστική ή χαρτοπετσέτα
Τυπικά συστατικά: μεγαλύτερες αντιστάσεις τσιπ (1206, 1210), δίοδοι, μικρά ρελέ, ηλεκτρολυτικοί πυκνωτές.

6. Ποια είναι τα κοινά ζητήματα και οι συμβουλές για την αντιμετώπιση προβλημάτων;

7. Ποια μέρη χρειάζονται συνήθως αντικατάσταση;

Κύλινδρος αέρα (J70541004A)
Επιστροφή ελατηρίου (J90651007A)
Οδηγός ταινιών (J66021002A)
Pusher Cover Tape (J66011003A)
PIN / KNOB (J70613008A)
Σύνδεσμοι σωλήνα αέρα (J70631015A)

8. Πώς μπορώ να δοκιμάσω ή να βαθμονομήσω τον τροφοδότη;

Χρησιμοποιήστε ένα JIG βαθμονόμησης τροφοδοσίας (J13013001A) ή ένα χειροκίνητο πλαίσιο δοκιμής (J13014002A) για να προσομοιώσετε τους κύκλους τροφοδοσίας και να επαληθεύσετε την κατάλληλη πρόοδο της ταινίας έξω από το μηχάνημα SMT.

9. Υποστηρίζει την ταινία κάλυψης;

Η προαιρετική ταινία καλύμματος Rewind Reels (π.χ. J13014004A) μπορεί να είναι διαθέσιμη, αλλά δεν είναι στάνταρ σε όλα τα μοντέλα.

10. Ποιο είναι το συνιστώμενο πρόγραμμα συντήρησης;

Καθημερινά: Καθαρίστε τη διαδρομή ταινίας, ελέγξτε για τα συντρίμμια
Εβδομαδιαία: Ελέγξτε την πίεση του αέρα και τους εύκαμπτους σωλήνες, επιθεωρήστε τις πηγές και τα κινούμενα μέρη
Μηνιαία: Λιπάνετε κύλινδρο εάν χρειαστεί, αντικαταστήστε τα φθαρμένα μηχανικά μέρη
Τριμηνιαία: Εκτελέστε πλήρη επιθεώρηση και ανοικοδόμηση εάν είναι απαραίτητο
