Εισαγωγή Προϊόντος – Samsung 32mm Pneumatic Feeder

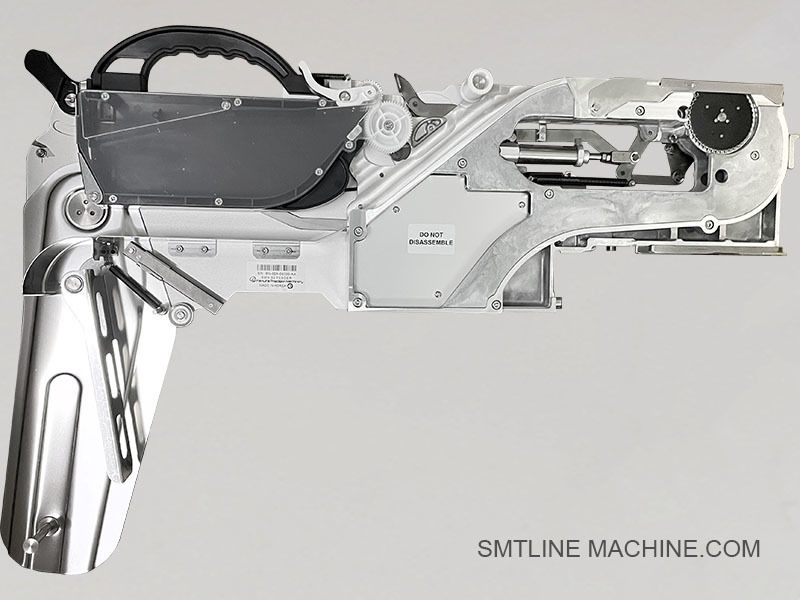

Ο Samsung 32mm Pneumatic Feeder είναι ένα ανθεκτικό, αερό-κίνητο εξάρτημα τροφοδοσίας ταινίας σχεδιασμένο για την παροχή μεγάλων και βαρέων ηλεκτρονικών εξαρτημάτων σε μηχανές τοποθέτησης SMT της σειράς CP της Samsung. Χρησιμοποιεί πεπιεσμένο αέρα για τον έλεγχο του μηχανισμού ευρετηρίασης της ταινίας, εξασφαλίζοντας ακριβή και υψηλής ταχύτητας τροφοδοσία για ταινίες μεταφοράς πλάτους 32mm.

Βασικά Χαρακτηριστικά

Πνευματική λειτουργία: Χρησιμοποιεί πεπιεσμένο αέρα για την προώθηση της ταινίας βήμα προς βήμα
Σχεδιασμένο για μεγάλα εξαρτήματα SMD όπως:

Ολοκληρωμένα κυκλώματα ισχύος
Μετασχηματιστές
Συνδετήρες
Θωρακισμένα πηνία
Συμβατό με μηχανές της σειράς CP της Samsung, συμπεριλαμβανομένων των CP40, CP45, CP60
Υποστηρίζει γρήγορη και σταθερή τροφοδοσία σε περιβάλλοντα παραγωγής μεγάλου όγκου
Στιβαρή κατασκευή για ανθεκτικότητα και μακροχρόνια σταθερότητα

Τεχνικές Προδιαγραφές
Πλάτος Ταινίας: 32mm
Μέθοδος Κίνησης: Πνευματική (μηχανισμός κυλίνδρου αέρα)
Βήμα Τροφοδοσίας: Ρυθμιζόμενο (συνήθως βήματα 8, 12 ή 16mm)
Τροφοδοσία: Απαιτεί πεπιεσμένο αέρα (συνιστάται 0,4–0,6 MPa)
Συμβατότητα μεγέθους καρουλιού: Τυπικά καρούλια μεταφοράς 13” και 15”

Εφαρμογές

Χρησιμοποιείται ευρέως σε βιομηχανίες όπως:

Ηλεκτρονικά αυτοκινήτων
Μονάδες ισχύος
PCB βιομηχανικού ελέγχου
Ιδανικό για την τοποθέτηση μεγάλων εξαρτημάτων που απαιτούν ευρύτερη ταινία και σταθερή δύναμη τροφοδοσίας

Συμβατότητα

Πλήρως συμβατό με τις πνευματικές πλατφόρμες τροφοδοσίας της σειράς CP της Samsung:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Σειρά CP60

Σχετικά Αξεσουάρ – Samsung 32mm Pneumatic Feeder

1. Μηχανικά Εξαρτήματα

Οδηγός Ταινίας 32mm
Εξασφαλίζει σταθερή ευθυγράμμιση της ευρείας ταινίας κατά την τροφοδοσία.
Βοηθά στην αποφυγή στρέβλωσης ή κακής ευθυγράμμισης μεγάλων εξαρτημάτων.

Συναρμολόγηση Διαχωριστή / Ωθητή Καλύμματος Ταινίας
Αποκολλά και συγκρατεί την ταινία κάλυψης για να εκθέσει τα εξαρτήματα.
Μπορεί να είναι μεγαλύτερο και ενισχυμένο για φαρδιές ταινίες.

Επάνω Πλάκα Κάλυψης
Συγκρατεί την ταινία εξαρτημάτων για ομαλή προώθηση.

Πείρος Κλειδώματος Τροφοδότη / Κουμπί Κλειδώματος
Μηχανισμός που ασφαλίζει τον τροφοδότη στη ράγα της τράπεζας τροφοδοτών.

Άξονας / Βάση Κρατητήρα Καρούλι
Συγκρατεί το καρούλι ταινίας εξαρτημάτων 13” ή 15” με ασφάλεια στη θέση του.

2. Πνευματικά Εξαρτήματα

Κύλινδρος Αέρα Μεγάλου Διαμετρήματος
Οδηγεί την διαδρομή τροφοδοσίας της ταινίας για ταινία πλάτους 32mm.
Βαρύτερης χρήσης από τις εκδόσεις 8mm ή 12mm.

Ράβδος Ώθησης Αέρα / Σύνδεσμος Ολίσθησης
Συνδέει την κίνηση του κυλίνδρου με το γρανάζι προώθησης της ταινίας.

Ελατήριο Επιστροφής
Επαναφέρει τον μηχανισμό μετά από κάθε διαδρομή τροφοδοσίας.

Εξαρτήματα Σωλήνων Αέρα / Συνδέσεις Σωλήνων
Εξαρτήματα σύνδεσης με ώθηση ή με σπείρωμα για είσοδο αέρα.

Σιγαστήρας Εξαγωγής / Σιγαστήρας (Προαιρετικό)
Μειώνει τον πνευματικό θόρυβο κατά την απελευθέρωση αέρα.

3. Εργαλεία Δοκιμών & Συντήρησης

Διατάξη Βαθμονόμησης Τροφοδότη
Χρησιμοποιείται για τη δοκιμή και τη ρύθμιση της δράσης τροφοδοσίας εκτός γραμμής.

Χειροκίνητο Κουτί Δοκιμών
Επιτρέπει στους τεχνικούς να προσομοιώνουν την τροφοδοσία με πεπιεσμένο αέρα.

Ράφι Αποθήκευσης / Αμαξίδιο Τροφοδότη
Οργανώνει και αποθηκεύει με ασφάλεια τους φαρδείς τροφοδότες.

Βούρτσες / Εργαλεία Καθαρισμού
Χρησιμοποιούνται για τον καθαρισμό της διαδρομής της ταινίας και των εσωτερικών μηχανισμών.

Σημειώσεις

Πολλά αξεσουάρ μοιράζονται με τους πνευματικούς τροφοδότες 24mm και 44mm, αλλά διαφέρουν ελαφρώς ανάλογα με το μέγεθος.
Όλοι οι οδηγοί, οι κύλινδροι αέρα και οι βάσεις πρέπει να ταιριάζουν με τον τύπο πλαισίου του τροφοδότη 32mm για να εξασφαλιστεί η σωστή απόδοση.

Σχετικοί Αριθμοί Μέρος – Samsung 32mm Pneumatic Feeder (Χωρίς Πίνακα)

Μηχανικά Εξαρτήματα

J66021004A – Οδηγός Ταινίας 32mm, για την ευθυγράμμιση και την υποστήριξη της ευρείας διαδρομής της ταινίας.
J66011005A – Συναρμολόγηση Ωθητή Καλύμματος Ταινίας, σχεδιασμένο για την ανύψωση και τον διαχωρισμό της ταινίας κάλυψης σε ταινίες 32mm.
J66031013A – Επάνω Πλάκα Κάλυψης, ενισχυμένη για να χειρίζεται την πίεση της ευρύτερης ταινίας.
J70613008A – Πείρος Κλειδώματος Τροφοδότη ή Κουμπί Κλειδώματος, για την τοποθέτηση του τροφοδότη στη μηχανή.
J66031019A – Βάση Άξονα Καρούλι ή Κρατητήρας Καρούλι, για την υποστήριξη καρουλιών ταινίας εξαρτημάτων 13” ή 15”.
J66031023A – Ελατήριο Σύσφιξης ή Πλάκα Ελατηρίου Τάσης, διατηρεί σταθερή πίεση και ευθυγράμμιση της ταινίας.

Πνευματικά Εξαρτήματα

J70541006A – Κύλινδρος Αέρα (Τύπος Μεγάλου Διαμετρήματος), παρέχει τη δύναμη για την ευρετηρίαση της βαριάς ταινίας 32mm.
J70631011A – Ράβδος Ώθησης Αέρα ή Σύνδεσμος Ολίσθησης, συνδέει τον κύλινδρο με τον μηχανισμό προώθησης της ταινίας.
J90651008A – Ελατήριο Επιστροφής (Βαρέως τύπου), χρησιμοποιείται για την επαναφορά του ρυθμιστικού του τροφοδότη μετά από κάθε κύκλο.
J70631015A – Σύνδεσμος Σωλήνα Αέρα, τύπου γρήγορης σύνδεσης ή ώθησης για πνευματικές γραμμές.
J70631012A – Βάση Στήριξης Κυλίνδρου, συγκρατεί τον κύλινδρο αέρα στη θέση του μέσα στον τροφοδότη.

Εργαλεία Δοκιμών & Συντήρησης

J13013001A – Διατάξη Βαθμονόμησης Τροφοδότη, για τη δοκιμή και την ευθυγράμμιση του τροφοδότη εκτός μηχανής.
J13014002A – Χειροκίνητο Κουτί Δοκιμών Τροφοδότη, προσομοιώνει την τροφοδοσία αέρα χειροκίνητα για λειτουργικούς ελέγχους.
J13012003A – Ράφι Αποθήκευσης Τροφοδότη ή Τρόλεϊ, για ασφαλή οργάνωση τροφοδότη.
J13014004A – Συναρμολόγηση Καρούλι Επανατύλιξης Καλύμματος Ταινίας, προαιρετική συσκευή για τη συλλογή της χρησιμοποιημένης ταινίας κάλυψης.

Οδηγός Συχνών Ερωτήσεων – Samsung 32mm Pneumatic Feeder

1. Για τι χρησιμοποιείται ο Samsung 32mm Pneumatic Feeder;

Ο πνευματικός τροφοδότης Samsung 32mm χρησιμοποιείται για την τροφοδοσία μεγάλων εξαρτημάτων επιφανειακής τοποθέτησης—όπως ολοκληρωμένα κυκλώματα ισχύος, ρελέ, συνδετήρες και θωρακισμένα πηνία—τοποθετημένα σε ταινία μεταφοράς πλάτους 32mm σε μηχανές SMT της σειράς CP της Samsung.

2. Με ποιες μηχανές είναι συμβατό;

Αυτός ο τροφοδότης είναι συμβατός με τις ακόλουθες μηχανές τοποθέτησης και επιλογής της Samsung που χρησιμοποιούν πνευματικούς τροφοδότες:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Σειρά CP60

3. Πώς λειτουργεί ο τροφοδότης;

Χρησιμοποιεί έναν κύλινδρο που κινείται με πεπιεσμένο αέρα για να προωθήσει την ταινία εξαρτημάτων ένα βήμα τη φορά. Ο κύλινδρος αέρα κινεί μια ράβδο ώθησης που οδηγεί το γρανάζι προώθησης της ταινίας, εκθέτοντας το επόμενο εξάρτημα για παραλαβή.

4. Τι πίεση αέρα απαιτείται;

Η συνιστώμενη πίεση λειτουργίας είναι 0,4 έως 0,6 MPa (4–6 bar).
Η χαμηλή πίεση μπορεί να προκαλέσει ελλιπή τροφοδοσία. η υψηλή πίεση μπορεί να οδηγήσει σε μηχανική φθορά ή θραύση της ταινίας.

5. Τι είδη ταινιών και εξαρτημάτων μπορεί να χειριστεί;

Πλάτος Ταινίας: 32mm
Τύποι Εξαρτημάτων:

Ημιαγωγοί ισχύος
Μεγάλοι πυκνωτές
Μετασχηματιστές
Συνδετήρες υψηλού ρεύματος
Πακέτα ρελέ
Τύπος Ταινίας: Ανάγλυφη πλαστική ταινία μεταφοράς με ή χωρίς επανατύλιξη ταινίας κάλυψης

6. Ποια είναι τα κοινά προβλήματα και οι προτάσεις αντιμετώπισης προβλημάτων;

Η ταινία δεν τροφοδοτείται
 Ελέγξτε για χαμηλή πίεση αέρα ή κατεστραμμένο κύλινδρο αέρα.

Η ταινία κάλυψης δεν ξεκολλά σωστά
Επιθεωρήστε και αντικαταστήστε τον ωθητή ταινίας κάλυψης ή το ελατήριο τάσης.

Ο τροφοδότης δεν κλειδώνει στη μηχανή
Ελέγξτε τον πείρο κλειδώματος ή το μάνδαλο στερέωσης για ζημιά.

Ο τροφοδότης επιστρέφει αργά ή κολλάει
Καθαρίστε τον σύνδεσμο ολίσθησης και επιθεωρήστε το ελατήριο επιστροφής.

Διαρροή αέρα
Αντικαταστήστε τις φθαρμένες συνδέσεις σωλήνων αέρα ή τις σφραγίδες.

7. Ποια μέρη απαιτούν συχνά αντικατάσταση;

Κύλινδρος Αέρα (J70541006A)
Ελατήριο Επιστροφής (J90651008A)
Ωθητής Καλύμματος Ταινίας (J66011005A)
Οδηγός Ταινίας (J66021004A)
Πείρος Κλειδώματος Τροφοδότη (J70613008A)
Σύνδεσμος Αέρα (J70631015A)

8. Πώς να ελέγξετε τον τροφοδότη;

Χρησιμοποιήστε μια διατάξη δοκιμής τροφοδότη (J13013001A) ή ένα χειροκίνητο κουτί δοκιμών τροφοδότη (J13014002A) για να επαληθεύσετε τη διαδρομή αέρα και την προώθηση της ταινίας εκτός της μηχανής SMT.

9. Υποστηρίζει επανατύλιξη ταινίας κάλυψης;

Ορισμένες διαμορφώσεις ενδέχεται να υποστηρίζουν προαιρετική επανατύλιξη ταινίας κάλυψης χρησιμοποιώντας ένα καρούλι επανατύλιξης (π.χ. J13014004A), αλλά αυτό εξαρτάται από την έκδοση του μοντέλου.

10. Ποιο είναι το προτεινόμενο χρονοδιάγραμμα συντήρησης;

Καθημερινά: Φυσήξτε τη σκόνη, ελέγξτε την ευθυγράμμιση της ταινίας
Εβδομαδιαία: Επιθεωρήστε για διαρροές αέρα, καθαρίστε τα κινούμενα μέρη
Μηνιαία: Λιπάνετε τις μηχανικές αρθρώσεις και ελέγξτε την τάση του ελατηρίου
Τριμηνιαία: Αντικαταστήστε τα φθαρμένα μέρη και δοκιμάστε με τη διατάξη για ακρίβεια
