Κάλυψη αποβλήτων ZS Feida

Κάλυμμα απορριμμάτων ZS Feida

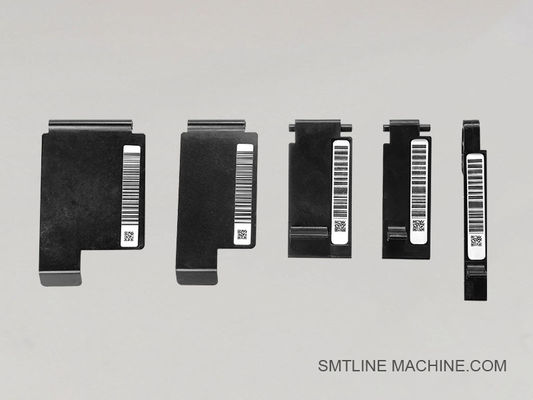

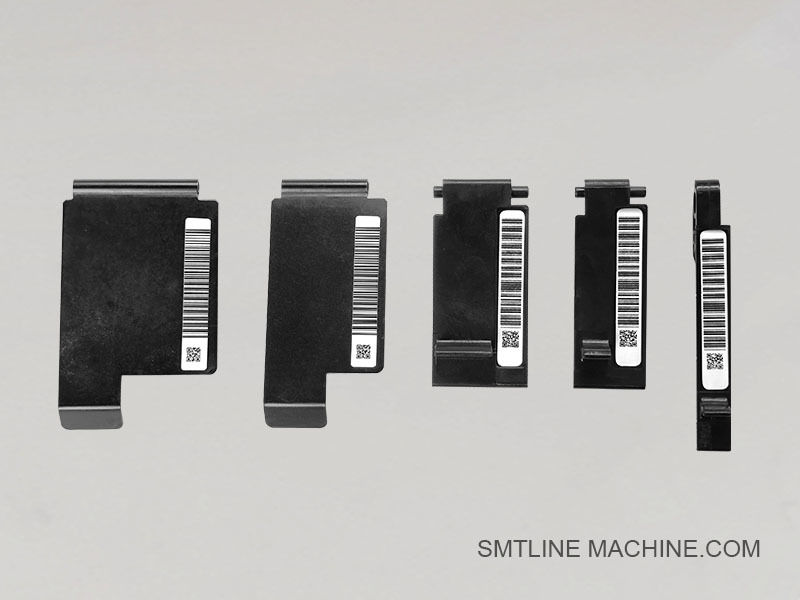

Εισαγωγή προϊόντος – Κάλυμμα ταινίας απορριμμάτων ZS Feeder

Το κάλυμμα ταινίας απορριμμάτων ZS Feeder είναι ένα ειδικά σχεδιασμένο εξάρτημα που χρησιμοποιείται στην παραγωγή SMT για τη συλλογή και τη διαχείριση της ταινίας κάλυψης που ξεκολλάει από τα καρούλια εξαρτημάτων κατά τη διάρκεια της αυτόματης διαδικασίας τροφοδοσίας. Είναι συμβατό με τροφοδότες τύπου ZS, που συναντώνται συνήθως σε μηχανήματα pick-and-place Yamaha και Hanwha.

Βασικά χαρακτηριστικά:

Αποτελεσματική συλλογή απορριμμάτων: Καθοδηγεί και καλύπτει την ξεκολλημένη ταινία κάλυψης σε ένα καρούλι ή δίσκο, αποτρέποντας μπερδέματα και υπολείμματα στη μηχανή.
Ανθεκτική δομή: Κατασκευασμένο από αντιστατικό και υψηλής αντοχής πλαστικό ή ελαφρύ μέταλλο, ανθεκτικό στη φθορά και τους κραδασμούς της μηχανής.
Γρήγορη εγκατάσταση: Εύκολο στην τοποθέτηση απευθείας στον τροφοδότη χωρίς εργαλεία ή πρόσθετες τροποποιήσεις.
Βελτιώνει την ασφάλεια και την καθαριότητα του χώρου εργασίας: Διατηρεί την περιοχή παραγωγής τακτοποιημένη, διαχειριζόμενη αποτελεσματικά τα απόβλητα ταινίας.
Προαιρετική υποστήριξη επανατύλιξης: Ορισμένα μοντέλα επιτρέπουν την ενσωμάτωση με αυτόματους επανατυλίξεων απορριμμάτων ταινίας.

Εφαρμογές:

Συμβατό με τροφοδότες σειράς ZS, που χρησιμοποιούνται συνήθως σε πλατφόρμες Yamaha YSM / Z:TA-R / Sigma-G5.
Κατάλληλο για τροφοδότες 8mm / 12mm / 16mm (διατίθενται διαφορετικά μεγέθη).
Χρησιμοποιείται συνήθως σε:

Ηλεκτρονικά είδη ευρείας κατανάλωσης
Ηλεκτρονικά αυτοκινήτων
Γραμμές συναρμολόγησης LED

Σχετικά αξεσουάρ – Κάλυμμα ταινίας απορριμμάτων ZS Feeder

1. Καρούλι επανατύλιξης ταινίας κάλυψης

Ένα αποσπώμενο ή ενσωματωμένο καρούλι σχεδιασμένο για τη συλλογή της ξεκολλημένης ταινίας κάλυψης αυτόματα καθώς ο τροφοδότης προωθεί τα εξαρτήματα. Αποτρέπει την παρέμβαση της χαλαρής ταινίας στη λειτουργία της μηχανής.

2. Κλιπ στερέωσης / Κλείδωμα κουμπώματος

Ένα κλιπ γρήγορης προσάρτησης ή γλωττίδα ασφάλισης που ασφαλίζει το κάλυμμα ταινίας απορριμμάτων στο σώμα του τροφοδότη χωρίς εργαλεία. Διατίθενται διαφορετικά μεγέθη για διάφορα πλάτη τροφοδότη ZS (8mm, 12mm, 16mm, κ.λπ.).

3. Αντιστατικός σωλήνας οδηγού ταινίας

Ένας αντιστατικός πλαστικός ή επικαλυμμένος με σιλικόνη σωλήνας που διοχετεύει την ταινία κάλυψης από το σημείο ξεφλουδίσματος στο κουτί ή το καρούλι απορριμμάτων ταινίας. Αποτρέπει τη συσσώρευση στατικού ηλεκτρισμού και το μπλοκάρισμα.

4. Ελατηριωτή πλάκα ή βραχίονας οδηγού

Μια ταινία ελατηρίου τάσης ή βραχίονας οδηγού που χρησιμοποιείται για τη διατήρηση της πίεσης και την καθοδήγηση της ταινίας κάλυψης ομαλά στη μονάδα συλλογής απορριμμάτων.

5. Κουτί απορριμμάτων ταινίας (προαιρετικό)

Για ορισμένες χειροκίνητες ρυθμίσεις, ένα μικρό κουτί συλλογής ή δίσκος τοποθετείται κάτω από τον τροφοδότη για να πιάσει την ξεκολλημένη ταινία κάλυψης αντί να την επανατυλίξει.

6. Πλάκα προσαρμογέα ειδική για τροφοδότη ZS

Για ορισμένες εκδόσεις του τροφοδότη ZS, ενδέχεται να απαιτείται μια πλάκα προσαρμογέα ή αποστάτης για την ασφαλή τοποθέτηση του καλύμματος ταινίας απορριμμάτων, ανάλογα με τη γενιά του τροφοδότη ή το μοντέλο της μηχανής.

Σημείωση:
Τα παραπάνω αξεσουάρ ενδέχεται να διαφέρουν ελαφρώς ανάλογα με το πλάτος του τροφοδότη και τον τύπο της πλατφόρμας της μηχανής (π.χ., Yamaha YSM10, YSM20, Sigma-G5).

Σχετικοί αριθμοί εξαρτημάτων – Κάλυμμα ταινίας απορριμμάτων ZS Feeder

KJW-M119B-00X – Τυπικό κάλυμμα ταινίας απορριμμάτων τροφοδότη ZS 8mm
Για πλάτος ταινίας 8mm; χρησιμοποιείται συχνότερα σε μηχανήματα Yamaha YSM series και Sigma G5.

KJW-M119C-00X – Κάλυμμα ταινίας απορριμμάτων τροφοδότη ZS 12mm
Χρησιμοποιείται για ταινία 12mm; ελαφρώς φαρδύτερη δομή με βελτιωμένη καθοδήγηση ταινίας.

KJW-M119D-00X – Κάλυμμα ταινίας απορριμμάτων τροφοδότη ZS 16mm
Σχεδιασμένο για μεγαλύτερα πλάτη ταινίας; μπορεί να περιλαμβάνει ισχυρότερο πλαίσιο και μεγαλύτερη διαδρομή ταινίας.

KJW-M119E-00X – Κάλυμμα ταινίας απορριμμάτων τροφοδότη ZS 24mm
Λιγότερο συνηθισμένο, χρησιμοποιείται για μεγαλύτερα εξαρτήματα όπως συνδετήρες ή IC.

KJW-M1300-00X – Καρούλι επανατύλιξης ταινίας κάλυψης για τροφοδότες ZS
Προαιρετικό καρούλι αυτόματης επανατύλιξης για τη συλλογή της ξεκολλημένης ταινίας κάλυψης.

KJW-M1310-00X – Κλιπ στερέωσης ή κλειδαριά
Χρησιμοποιείται για την ασφάλιση του καλύμματος ταινίας απορριμμάτων στο σώμα του τροφοδότη.

KJW-M1320-00X – Σωλήνας οδηγού ταινίας κάλυψης (αντιστατικός)
Δρομολογεί την ταινία κάλυψης στο καρούλι ή το κουτί χωρίς εμπλοκή ή στατική εκκένωση.

KJW-M1330-00X – Ελατήριο τάσης ταινίας απορριμμάτων
Διατηρεί την ομαλή κίνηση της ταινίας μέσω του καναλιού καλύμματος απορριμμάτων.

Οδηγός FAQ – Κάλυμμα ταινίας απορριμμάτων ZS Feeder

1. Για τι χρησιμοποιείται το κάλυμμα ταινίας απορριμμάτων ZS Feeder;

Το κάλυμμα ταινίας απορριμμάτων ZS Feeder χρησιμοποιείται για την καθοδήγηση και τη διαχείριση της ξεκολλημένης ταινίας κάλυψης από τα καρούλια εξαρτημάτων κατά τη διάρκεια της τροφοδοσίας SMT. Βοηθά στη διατήρηση της καθαριότητας της περιοχής της μηχανής, μειώνει τον κίνδυνο εμπλοκής της ταινίας και βελτιώνει τη σταθερότητα της τροφοδοσίας.

2. Με ποιους τροφοδότες είναι συμβατό;

Είναι ειδικά σχεδιασμένο για τροφοδότες σειράς ZS, που χρησιμοποιούνται συνήθως σε:

Yamaha YSM10 / YSM20 / YSM20R
Yamaha Z:TA-R
Yamaha Sigma G5 / G5S

Διατίθενται μοντέλα για διαφορετικά πλάτη ταινίας: 8mm, 12mm, 16mm, 24mm.

3. Είναι απαραίτητο το κάλυμμα απορριμμάτων ταινίας για τη λειτουργία;

Αν και δεν απαιτείται αυστηρά για τη λειτουργία του τροφοδότη, συνιστάται ιδιαίτερα να:

Αποτρέπεται η συσσώρευση ταινίας κάλυψης στη μηχανή
Αποφεύγονται τα σφάλματα τροφοδοσίας που προκαλούνται από χαλαρή ταινία
Βελτιώνεται η ασφάλεια του χειριστή και η καθαριότητα της μηχανής

4. Υποστηρίζει την επανατύλιξη της ταινίας κάλυψης;

Ναι. Ορισμένα μοντέλα περιλαμβάνουν ή υποστηρίζουν προαιρετικά καρούλια επανατύλιξης ταινίας κάλυψης, τα οποία τυλίγουν αυτόματα την ξεκολλημένη ταινία.
Εάν δεν χρησιμοποιείται καρούλι, η ταινία καθοδηγείται συνήθως σε ένα κουτί ή δίσκο απορριμμάτων.

5. Ποιοι είναι οι τυπικοί αριθμοί εξαρτημάτων;

Κάλυμμα 8mm: KJW-M119B-00X
Κάλυμμα 12mm: KJW-M119C-00X
Κάλυμμα 16mm: KJW-M119D-00X
Κάλυμμα 24mm: KJW-M119E-00X
Καρούλι επανατύλιξης: KJW-M1300-00X
Κλειδαριά: KJW-M1310-00X

6. Από ποια υλικά είναι κατασκευασμένο;

Τα περισσότερα καλύμματα είναι κατασκευασμένα από:

Αντιστατικό πλαστικό ή
Ελαφρύ κράμα αλουμινίου, ανάλογα με το μοντέλο

Αυτά τα υλικά επιλέγονται για τη μείωση της στατικής εκκένωσης και την εξασφάλιση ανθεκτικότητας υπό τους κραδασμούς της μηχανής.

7. Πώς να εγκαταστήσετε το κάλυμμα ταινίας απορριμμάτων;

Η εγκατάσταση είναι συνήθως χωρίς εργαλεία:

Ευθυγραμμίστε το κάλυμμα πάνω από την έξοδο του οδηγού ταινίας
Πιέστε ή κουμπώστε το στην υποδοχή του τροφοδότη
Ασφαλίστε με μια κλειδαριά ή ελατηριωτό κλείδωμα, εάν είναι εφαρμόσιμο

8. Πώς να συντηρήσετε το κάλυμμα ταινίας απορριμμάτων;

Καθημερινά: Αφαιρέστε τα υπολείμματα, ελέγξτε για μπλοκαρίσματα
Εβδομαδιαία: Επιθεωρήστε τη διαδρομή οδηγού για φθορά ή κακή ευθυγράμμιση
Μηνιαία: Βεβαιωθείτε ότι τα ελατήρια και οι κλειδαρίες είναι άθικτα, ειδικά εάν χρησιμοποιείται επανατυλίξεως

9. Μπορεί ένα κάλυμμα απορριμμάτων να χρησιμοποιηθεί για πολλαπλά πλάτη ταινίας;

Όχι. Κάθε κάλυμμα είναι προσαρμοσμένο για ένα συγκεκριμένο πλάτος ταινίας (π.χ., 8mm, 12mm). Η χρήση του λάθος μεγέθους μπορεί να οδηγήσει σε εμπλοκή ή ακατάλληλη καθοδήγηση ταινίας.

10. Ποια προβλήματα μπορεί να προκύψουν χωρίς κάλυμμα απορριμμάτων;

Μπερδεμένη ταινία κάλυψης μέσα στη μηχανή
Η ταινία παρεμβαίνει στην κίνηση της κεφαλής παραλαβής
Αυξημένη συσσώρευση στατικού ηλεκτρισμού στην ταινία
Σφάλματα τοποθέτησης εξαρτημάτων από μπλοκαρισμένη όραση ή μηχανική παρέμβαση
