YSM20R 1,2 μέτρα παρατεταμένη πίστα

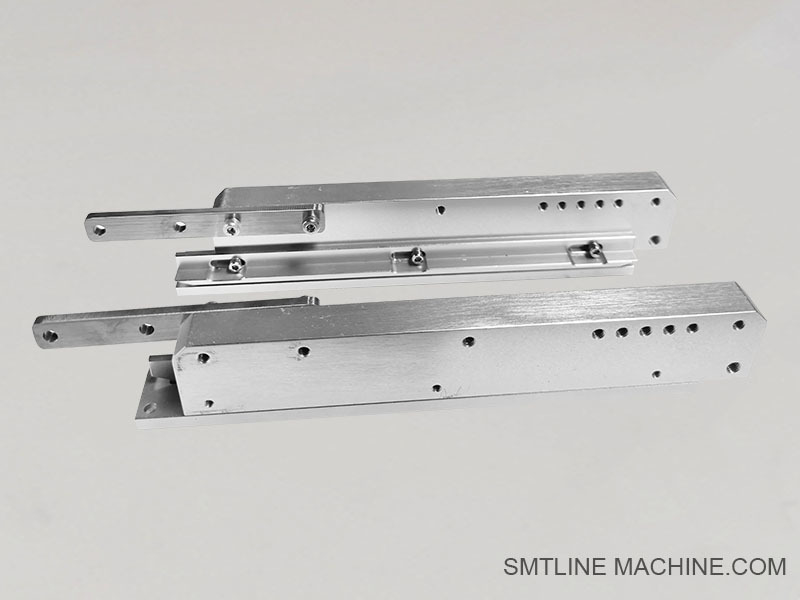

YSM20R 1.2m Extended Track


Εισαγωγή Προϊόντος – Yamaha YSM20R 1.2m Extended Track
Η 1.2m Extended Track για το Yamaha YSM20R είναι μια επέκταση μεταφορικής ταινίας που εγκαθίσταται στο εργοστάσιο ή στο πεδίο και έχει σχεδιαστεί για να υποστηρίζει μεγαλύτερα ή μακρύτερα PCB σε περιβάλλοντα παραγωγής SMT υψηλής ταχύτητας. Αυξάνει το μέγιστο μήκος χειρισμού PCB του μηχανήματος, εξασφαλίζοντας ομαλή μεταφορά και ακριβή τοποθέτηση για πλακέτες εκτεταμένης μορφής.

Βασικά Χαρακτηριστικά:
Εκτεταμένη Υποστήριξη PCB: Αυξάνει το μήκος της μεταφορικής ταινίας στα 1.200mm, επιτρέποντας τον χειρισμό εξαιρετικά μακριών πλακετών (π.χ. λωρίδες LED, μονάδες οπίσθιου φωτισμού, πλακέτες τροφοδοσίας).
Πλήρης Συμβατότητα: Σχεδιασμένο για απρόσκοπτη ενσωμάτωση με τους αρθρωτούς τοποθετητές Yamaha YSM20R.
Μεταφορά Ακριβείας: Εξοπλισμένο με ιμάντες υψηλής ακρίβειας με κινητήρα και οδηγούς πλευρικής σύσφιξης για σταθερή μεταφορά πλακέτας.
Βαρύ Πλαίσιο: Η ενισχυμένη δομή υποστηρίζει μεγάλες και βαριές PCB χωρίς στρέβλωση ή δόνηση.
Συγχρονισμός Κλειστού Βρόχου: Συγχρονίζεται με το εσωτερικό σύστημα μεταφοράς πλακέτας για συνεχή λειτουργία εν σειρά.

Προδιαγραφές (Τυπικές):
Εύρος Αποτελεσματικού Μήκους PCB: Έως 1.200mm (ανάλογα με το μοντέλο)
Εύρος Πλάτους PCB: Τυπικά 50–510mm (τυπικό πλάτος YSM20R)
Μέθοδος Μεταφοράς: Διπλή ράγα ή μονή ράγα με κινητήρα
Κατασκευή: Πλαίσιο από χάλυβα με επίστρωση πούδρας με αντιστατική επιφάνεια μεταφορικής ταινίας
Τροφοδοσία: Ενσωματωμένη από την κύρια μονάδα YSM20R ή βοηθητική είσοδο

Εφαρμογές:
Ιδανικό για φωτισμό LED, πλακέτες ελέγχου αυτοκινήτων, μονάδες τροφοδοσίας και άλλες συναρμολογήσεις SMT μεγάλης μορφής
Χρησιμοποιείται σε γραμμές πολλαπλών μηχανημάτων όπου οι μακριές πλακέτες χρειάζονται αδιάλειπτη επεξεργασία εν σειρά









Σχετικά Αξεσουάρ – YSM20R 1.2m Extended Track

1. Track Support Bracket Set
Βραχίονες στήριξης βαρέως τύπου που χρησιμοποιούνται για την ασφάλιση της εκτεταμένης τροχιάς στο κύριο πλαίσιο του μηχανήματος. Εξασφαλίζει δομική σταθερότητα.

2. Drive Motor Assembly
Περιλαμβάνει τον κινητήρα, το κιβώτιο ταχυτήτων και τις μονάδες αισθητήρων που τροφοδοτούν τον ιμάντα μεταφοράς. Ειδικά ρυθμισμένο για έλεγχο μεταφοράς μακρών πλακετών.

3. Timing Belt / Conveyor Belt
Αντιστατικοί ιμάντες μεταφοράς σχεδιασμένοι για σταθερή μεταφορά PCB χαμηλής δόνησης κατά μήκος του εκτεταμένου μήκους.

4. Sensor Kit (Input/Output)
Περιλαμβάνει φωτοηλεκτρικούς ή ανακλαστικούς αισθητήρες για ανίχνευση θέσης PCB, ανίχνευση παρουσίας ή διακοπή σφάλματος.

5. Width Adjustment Unit (Optional)
Μηχανισμός ρύθμισης πλάτους τροχιάς με κινητήρα ή χειροκίνητο για την προσαρμογή PCB διαφόρων μεγεθών κατά τη διάρκεια της αλλαγής γραμμής.

6. Side Guide Rails / Clamping Rails
Βοηθά στη διατήρηση της ευθυγράμμισης των PCB κατά τη μεταφορά μεγάλων αποστάσεων. Συχνά ρυθμιζόμενο ή με ελατήριο.

7. Leveling Feet or Anchor Bolts
Χρησιμοποιείται για τη σταθεροποίηση της εκτεταμένης τροχιάς στο δάπεδο του εργοστασίου και την ευθυγράμμισή της με το ύψος της μεταφορικής ταινίας YSM20R.

8. Cable Harness (Signal & Power)
Κιτ καλωδίωσης για τη σύνδεση των αισθητήρων, των κινητήρων και των χειριστηρίων της εκτεταμένης τροχιάς με το κύριο σύστημα ελέγχου του YSM20R.

9. Track Cover or Guard Plate
Προστατευτική θωράκιση για την αποφυγή εισόδου σκόνης ή τυχαίας επαφής με κινούμενα μέρη. Μπορεί να περιλαμβάνει διαφανή πάνελ.

10. Inline Buffer Conveyor (Optional)
Μια προαιρετική μονάδα που εγκαθίσταται μεταξύ των μηχανημάτων για την αποθήκευση ή την παύση των PCB κατά τη διάρκεια προσωρινών καθυστερήσεων ανάντη/κατάντη.

Σημείωση:
Όλα τα αξεσουάρ πρέπει να ταιριάζουν με τον τύπο της τροχιάς (μονή/διπλή ράγα) και τη διαμόρφωση YSM20R. Ορισμένα εξαρτήματα ενδέχεται να διαφέρουν για γραμμές παραγωγής LED ή πλακέτες προσαρμοσμένου πλάτους.









Σχετικοί Αριθμοί Μέρους – YSM20R 1.2m Extended Track

1. KHJ-MC120-00
Κύρια μονάδα εκτεταμένης τροχιάς – συγκρότημα μεταφορικής ταινίας 1,2 μέτρων σχεδιασμένο για ενσωμάτωση με το YSM20R.

2. KHJ-MC121-00
Σετ βραχίονα στήριξης τροχιάς – χρησιμοποιείται για την ασφάλιση της εκτεταμένης τροχιάς στο βασικό πλαίσιο YSM20R.

3. KHJ-MC122-00
Μονάδα ιμάντα μεταφοράς – περιλαμβάνει αντιστατικούς ιμάντες χρονισμού ειδικά διαμορφωμένους για τροχιές 1,2m.

4. KHJ-MC123-00
Συγκρότημα κινητήρα κίνησης – κινητήρας και σετ γραναζιών για την τροφοδοσία της κίνησης της μεταφορικής ταινίας.

5. KHJ-MC124-00
Σετ αισθητήρων – περιλαμβάνει αισθητήρες παρουσίας/θέσης PCB και βραχίονες για ανίχνευση εισόδου/εξόδου.

6. KHJ-MC125-00
Σετ πλευρικής ράγας οδηγού – ρυθμιζόμενες ή σταθερές ράγες οδηγού για τη σταθεροποίηση μακρών PCB.

7. KHJ-MC126-00
Καλωδίωση – κιτ καλωδίωσης ισχύος και σήματος για τη σύνδεση της εκτεταμένης τροχιάς με τον κύριο ελεγκτή YSM20R.

8. KHJ-MC127-00
Σετ βάσης ισοπέδωσης – αγκύρια δαπέδου ή πόδια ρύθμισης ύψους για την ισοπέδωση της εκτεταμένης ράγας.

9. KHJ-MC128-00
Μονάδα ρύθμισης πλάτους τροχιάς (προαιρετικό) – για αυτόματες ή χειροκίνητες αλλαγές πλάτους ανάλογα με το μέγεθος του PCB.

10. KHJ-MC129-00
Προστατευτικό κάλυμμα τροχιάς – προστατευτικό πάνελ για ασφάλεια και προστασία από τη σκόνη πάνω από τη μονάδα μεταφοράς.

Σημειώσεις:
Αυτοί οι αριθμοί εξαρτημάτων ακολουθούν τη σύμβαση ονοματολογίας της σειράς KHJ της Yamaha.
Η πραγματική χρήση μπορεί να εξαρτηθεί από το αν χρησιμοποιείτε συστήματα διπλής ράγας ή μονής ράγας.
Οι προσαρμοσμένες γραμμές (π.χ., χειρισμός πλακέτας LED) ενδέχεται να απαιτούν προαιρετικά αξεσουάρ ή βραχίονες.








Οδηγός Συχνών Ερωτήσεων – Yamaha YSM20R 1.2m Extended Track
1. Ποιος είναι ο σκοπός της εκτεταμένης τροχιάς 1,2m;
Η εκτεταμένη τροχιά αυξάνει τη μέγιστη ικανότητα χειρισμού μήκους PCB του μηχανήματος, επιτρέποντας στο YSM20R να υποστηρίζει PCB μεγάλης μορφής (έως 1,2 μέτρα), όπως λωρίδες LED, πλακέτες τροφοδοσίας ή βιομηχανικές μονάδες ελέγχου.
2. Είναι η εκτεταμένη τροχιά στάνταρ ή προαιρετική;
Είναι ένα προαιρετικό πρόσθετο, είτε εγκατεστημένο στο εργοστάσιο είτε αναδρομικά στο πεδίο, ανάλογα με τη διαμόρφωση της γραμμής παραγωγής και τις απαιτήσεις μήκους PCB.
3. Ποια μηχανήματα είναι συμβατά με αυτήν την εκτεταμένη τροχιά;
Έχει σχεδιαστεί ειδικά για τον αρθρωτό τοποθετητή Yamaha YSM20R και μπορεί να είναι συμβατό με ορισμένες παραλλαγές της πλατφόρμας YSM20 υπό την καθοδήγηση της Yamaha.
4. Πώς τροφοδοτείται και ελέγχεται η εκτεταμένη τροχιά;
Η τροχιά είναι ενσωματωμένη στο σύστημα ελέγχου του YSM20R χρησιμοποιώντας μια ειδική μονάδα κινητήρα, ένα σετ αισθητήρων και μια καλωδίωση σήματος/ισχύος. Λειτουργεί σε συγχρονισμό με το κύριο σύστημα μεταφοράς του μηχανήματος.
5. Μπορεί να χειριστεί βαριές ή φαρδιές PCB;
Ναι. Διαθέτει ενισχυμένο πλαίσιο, ρυθμιζόμενες ράγες οδηγού και ιμάντες με κινητήρα για την υποστήριξη βαριών ή πλακετών μεγάλης μορφής με σταθερότητα και ακρίβεια.
6. Ποιες είναι οι απαιτήσεις συντήρησης;
Τακτικός καθαρισμός ιμάντων και ραγών οδηγού
Περιοδική επιθεώρηση αισθητήρων και καλωδίωσης
Λίπανση ή ρύθμιση τάσης των ιμάντων όπως απαιτείται
Έλεγχος για φθορά στα πόδια ισοπέδωσης ή στα σημεία αγκύρωσης
7. Ποια αξεσουάρ απαιτούνται συνήθως κατά την εγκατάσταση;
Βραχίονες στήριξης
Κινητήρας κίνησης & κιβώτιο ταχυτήτων
Σετ ιμάντα και ράγας οδηγού
Φωτοηλεκτρικοί αισθητήρες
Καλωδίωση για σήμα/ισχύ
Προαιρετικά πόδια τροχών ή βάση ισοπέδωσης
8. Μπορεί το πλάτος της τροχιάς να ρυθμιστεί αυτόματα;
Ορισμένες εκδόσεις ενδέχεται να υποστηρίζουν χειροκίνητη ή μηχανοκίνητη ρύθμιση πλάτους ανάλογα με τη διαμόρφωσή σας. Ελέγξτε για προαιρετικές μονάδες όπως το Track Width Adjustment Kit (π.χ., KHJ-MC128-00).
9. Ποια είναι τα κοινά προβλήματα και οι λύσεις;

10. Πού μπορώ να βρω αριθμούς εξαρτημάτων και τεκμηρίωση;
Μπορείτε να τα ζητήσετε από:
Εγχειρίδια σέρβις Yamaha SMT
Εξουσιοδοτημένοι διανομείς Yamaha
Μπορώ επίσης να παρέχω λίστες αριθμών εξαρτημάτων (π.χ., KHJ-MC120-00 ~ KHJ-MC129-00) και διαγράμματα κατόπιν αιτήματος.
