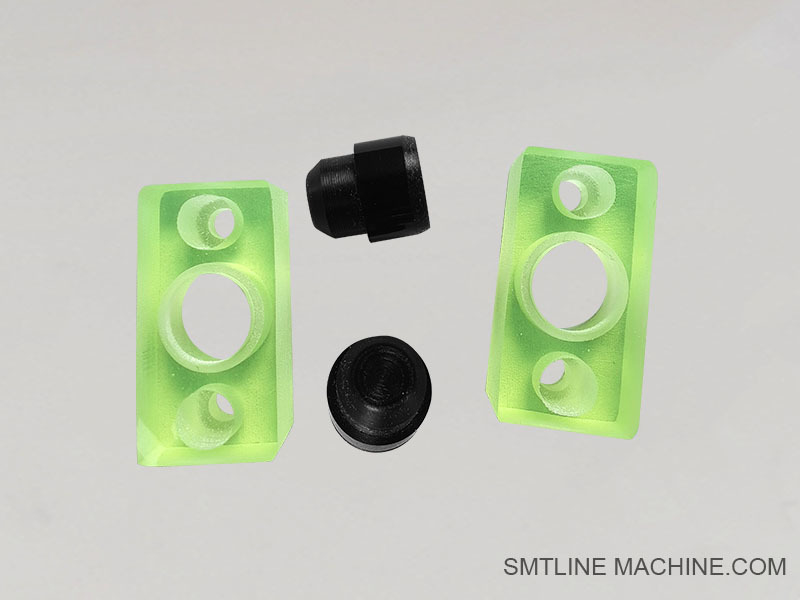

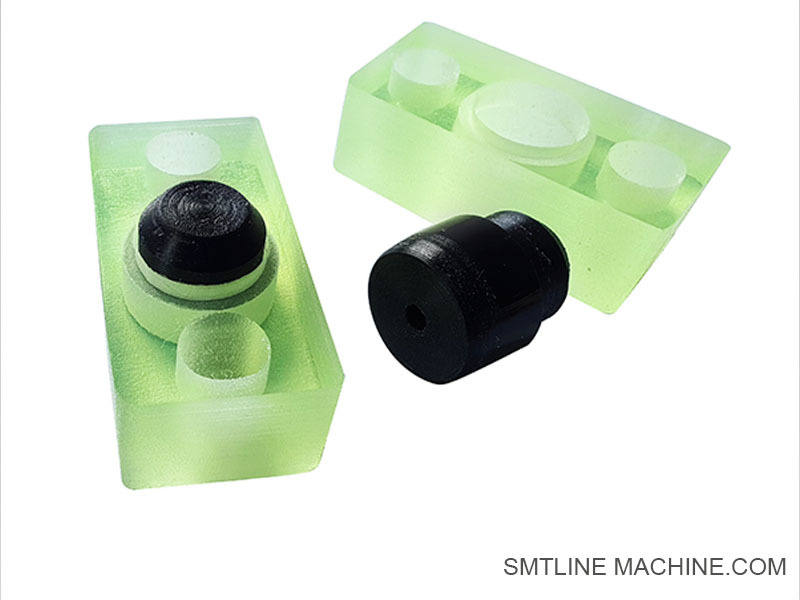

Παρουσίαση προϊόντος KV7-M2651-00 / KHW-M2654-00

Υ-άξονας αντισυγκρούσεων ελαστικό πακέτο για Yamaha YSM10 / YSM40R

Σύνοψη

Τα KV7-M2651-00 και KHW-M2654-00 είναι Y-axis anti-collision ελαστικά πλακίδια που έχουν σχεδιαστεί ειδικά για τα Yamaha YSM10 και YSM40R υψηλής ταχύτητας αρθρωτά μοντέλα.Αυτά τα pads είναι τοποθετημένα στο μηχανισμό άξονα Y για να απορροφήσουν την πρόσκρουση και να αποτρέψουν τη μηχανική βλάβη κατά τη διάρκεια της κίνησης υψηλής ταχύτητας ή απροσδόκητες μηχανικές παρεμβολές.

Χαρακτηριστικά

Υψηλή απορρόφηση: Κατασκευάζεται από καουτσούκ βιομηχανικής ποιότητας για τη μείωση της μηχανικής πίεσης κατά την σύγκρουση ή την υπερέκταση.
Σχεδιασμός OEM της Yamaha: κατασκευασμένο με ακρίβεια για να ταιριάζει στα μηχανήματα YSM10 και YSM40R.
Ανθεκτικό στην φθορά: έχει σχεδιαστεί για μακροχρόνια χρήση σε συνεχή λειτουργία.
Εύκολη αντικατάσταση: Απλή εγκατάσταση κατά τη διάρκεια της συνήθους συντήρησης χωρίς να αποσυναρμολογούνται σημαντικές δομές.

Εφαρμογές

Εγκατασταθεί στο συρόμενο άξονα Y ή στο πώμα του σιδηροτροχίου κεφαλής τοποθέτησης.
Αποτρέπει την επαφή μετάλλου με μέταλλο σε οριακές καταστάσεις, παρατείνοντας τη διάρκεια ζωής των γραμμικών οδηγών και των servo συστημάτων.
Συνήθως αντικαθίστανται σε μηχανές που εκτελούν κύκλους υψηλής ταχύτητας και υψηλής συχνότητας.

Συμβατά μοντέλα

Yamaha YSM10
Yamaha YSM40R

Αριθμοί συναφών μερών

KV7-M2651-00 ∆εμόσφαιρα από ελαστικό με άξονα Y
KHW-M2654-00 ∆υστυχώς, η υποδομή από ελαστικό πώμα με άξονα Y (ή εναλλακτική μορφή/πλευρά του πακέτου ανάλογα με τα χαρακτηριστικά της μηχανής)

Συμπληρωματικά εξαρτήματα KV7-M2651-00 / KHW-M2654-00

Συστατικά του συστήματος αντισύγκρουσης στον άξονα Y

1. KV7-M2652-00 ∆ιακράτης ελαστικών παδίδων άξονα Y / βάση

Κρατά και στερεώνει το ελαστικό πακέτο στη σωστή θέση στο πλαίσιο ή το σιδηρόδρομο της μηχανής.

2. KV7-M9164-00 ∆ιαχωρισμός γραμμικού σιδηροδρόμου στον άξονα Y

Μηχανολογικό πώμα για το τέλος της πορείας του άξονα Y, συχνά χρησιμοποιείται μαζί με το ελαστικό πακέτο για την απορρόφηση της υπερβολικής δύναμης.

3. KV7-M9165-00 ∆ιακόλληση σιδηροδρομικής στήριξης για καθοδήγηση στον άξονα Y

Υποστηρίζει το σιδηρόδρομο του άξονα Y και ενσωματώνει τη θέση τοποθέτησης των ελαστικών πλακών.

4. KV7-M9141-00 ∆ημηνευτής ορίων άξονα YSM10/YSM40R

Χρησιμοποιείται για την ανίχνευση της υπερβατικής κίνησης και την προστασία του ορίου ενεργοποίησης, εάν το ελαστικό πακέτο είναι συμπιεσμένο ή παραλείπεται.

5. KHW-M9265-00 YSM40R Αντισταθμιστής συγκρούσεων

Ένα μπλοκ αποσβεσμού που χρησιμοποιείται σε συνδυασμό με το ελαστικό πακέτο για την πρόσθετη απορρόφηση των κρούσεων σε κεφαλές υψηλής ταχύτητας.

6. KV7-M9167-00 ️ Τεχνουργήματα βιδών και τοποθέτησης

Συναρμολογητές OEM για τη στερέωση του ελαστικού πλακέτου και του λαβήματός του στο σασί ή το πλαίσιο καθοδήγησης.

Σχετικά νούμερα εξαρτημάτων YSM10 / YSM40R Σύστημα ελαστικών παδίδων με άξονα Y

Κύρια συστατικά των ελαστικών πλακών:

KV7-M2651-00 ∆άξονα Y αντισύγκρουσης ελαστικό πακέτο
KHW-M2654-00 ️ Εναλλακτικός/σύνδεσμος άξονας Y ελαστικός πάγκος ή ελαστικός πώμα

Σχετικά στοιχεία στερέωσης και στήριξης:

KV7-M2652-00 ️ Κράτη / Κράτη για την τοποθέτηση ελαστικών πλακών
KV7-M9164-00 ∆ιακόπτης μηχανικής σιδηροδρομικής γραμμής άξονα Y
KV7-M9165-00 ∆ημείο στήριξης σιδηροτροχιάς καθοδήγησης άξονα Y
KV7-M9167-00 ∆υστυχώς, δεν είναι δυνατόν να χρησιμοποιηθούν για την κατασκευή των καλωδίων.

Συνδεδεμένα συστατικά ανίχνευσης και απορρόφησης:

KV7-M9141-00 ∆ημηνευτής οριακής θέσης YSM10/YSM40R
KHW-M9265-00 ∆ιορθωτής απορρόφησης κρούσματος για σιδηροδρομικές γραμμές υψηλής ταχύτητας με άξονα Y

Οδηγός Ενημερωτικών Ερωτήσεων YSM10 / YSM40R Y-axis Anti-Collision Rubber Pad

Αριθμοί μερών: KV7-M2651-00 / KHW-M2654-00

1Ποια είναι η λειτουργία αυτού του ελαστικού πακέτου;

Απορροφά την πρόσκρουση στο τέλος της πορείας του άξονα Y για να αποτρέψει τη μηχανική σύγκρουση μεταξύ κινούμενων μερών, προστατεύοντας το σιδηρόδρομο, τον κινητήρα και το σύνολο κεφαλής.

2Σε ποιες μηχανές χρησιμοποιείται;

Ειδικά σχεδιασμένα για τις μηχανές υψηλής ταχύτητας Yamaha YSM10 και YSM40R.

3- Πού είναι τοποθετημένο;

Το ελαστικό πάτωμα τοποθετείται στο τέλος του σιδηροτροχίου ή του μηχανισμού καθοδήγησης του άξονα Y, λειτουργώντας ως πώμα για να μαλακώνει την υπερκίνηση ή τις στάσεις έκτακτης ανάγκης.

4Πώς ξέρω αν χρειάζεται αντικατάσταση;

Παρακολουθήστε για ορατή φθορά, ρωγμές, επίπεδη ή αν το μηχάνημα κάνει ασυνήθιστους θορύβους από την πρόσκρουση κατά την οδική κίνηση του άξονα Y ή την κίνηση του ορίου.

5Τι θα συμβεί αν δεν αντικατασταθεί όταν φορεθεί;

Η μη αντικατάσταση ενός φθαρμένου πακέτου μπορεί να έχει ως αποτέλεσμα:

Τραυματισμοί σε γραμμικές ράγες ή διαδρόμους
Μειωμένη ακρίβεια κίνησης
Υπερβολικές δονήσεις ή μηχανικός θόρυβος
Ενδεχόμενα προβλήματα ευθυγράμμισης του άξονα Y

6Απαιτούνται και οι δύο KV7-M2651-00 και KHW-M2654-00;

Μπορεί να χρησιμοποιηθούν ως αριστερά και δεξιά πώμα ή ανάλογα με την έκδοση του μηχανήματος.

7Μπορώ να χρησιμοποιήσω ελαστικά από τρίτους;

Χρησιμοποιήστε γνήσια εξαρτήματα Yamaha για να διασφαλίσετε την σωστή σκληρότητα, τοποθέτηση και αντοχή.

8Χρειάζεται ειδική βαθμονόμηση μετά την αντικατάσταση της θήκης;

Σε γενικές γραμμές, δεν απαιτείται βαθμονόμηση, αλλά είναι καλή πρακτική να ελέγχετε τον καθορισμό του άξονα και να περιορίζετε την ανίχνευση μετά την εγκατάσταση.

9Πόσο συχνά πρέπει να ελέγχεται ή να αντικαθίσταται;

Ελέγξτε κατά τη διάρκεια της προγραμματισμένης προληπτικής συντήρησης, συνήθως κάθε 3-6 μήνες, ανάλογα με τη χρήση της μηχανής.

10Πού μπορώ να πάρω αυτά τα εξαρτήματα;

Διατίθενται μέσω εξουσιοδοτημένων διανομέων Yamaha ή πιστοποιημένων προμηθευτών εξαρτημάτων SMT.
