KHW-M712M-00X Yamaha YG100R SMT Μηχανή Z-άξονας κινητήρα Αλουμινίου μπλοκ στήριγμα

KHW-M712M-00X Yamaha YG100R SMT Μηχανή Z-άξονας κινητήρα Αλουμινίου μπλοκ στήριγμα

KHW-M712M-00X Z-Axis Motor Αλουμινίου Κρατηγός Yamaha YG100R SMT Machine

Σύνοψη

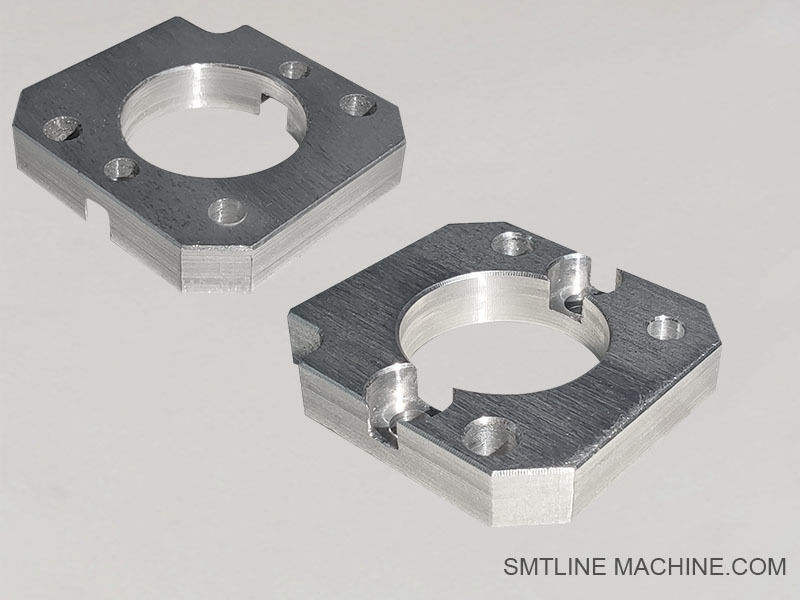

Η KHW-M712M-00X είναι μια θήκη στερέωσης κινητήρα άξονα Z κατασκευασμένη από αλουμίνιο με ακριβή μηχανήματα, σχεδιασμένη για χρήση στην μηχανή pick-and-place Yamaha YG100R.Αυτό το στήριγμα στερεώνει τον κινητήρα του άξονα Z στην κεφαλή τοποθέτησης ή σύστημα γάντιας, εξασφαλίζοντας σταθερότητα, ακριβή κατακόρυφη κίνηση και ευθυγράμμιση κατά την τοποθέτηση των εξαρτημάτων υψηλής ταχύτητας.

Βασικά χαρακτηριστικά

Αριθμός τμήματος: KHW-M712M-00X
Συμβατότητα με μηχανή: μηχανή SMT Yamaha YG100R
Λειτουργία:

Εγκατάσταση και ευθυγράμμιση του κινητήρα στον άξονα Z (καθεκτικός άξονας)
Διασφαλίζει τη μηχανική σταθερότητα κατά την κίνηση του ακροφύλλου προς τα πάνω/κάτω
Βοηθά στη μείωση των δονήσεων και των σφαλμάτων θέσης
Υλικό: Υψηλής αντοχής, ελαφρύς κράματος αλουμινίου
Σχεδιασμός: Εργαλεία CNC ακριβείας με τρύπες τοποθέτησης και τρύπες διεπαφής κινητήρα
Τελεία: Ανωδικοποιημένη ή αντιατρωτική επεξεργασία (διαφέρει ανά παρτίδα)

Εφαρμογές

Υποστηρίζει τον κινητήρα του άξονα Z που είναι υπεύθυνος για την ανύψωση/κατάβαση του ακροφύλλου λήψης
Διατηρεί τη δομική ακαμψία σε συνθήκες δυναμικού φορτίου
Χρησιμοποιείται για συντήρηση, αναβάθμιση ή επισκευή κεφαλής μηχανής της σειράς Yamaha YG100R

Σημειώσεις εγκατάστασης

Πρέπει να τοποθετείται με κατάλληλη ροπή στις βίδες τοποθέτησης
Η ευθυγράμμιση με τον άξονα κινητήρα και τον αισθητήρα άξονα Z είναι κρίσιμη για την ακριβή λειτουργία
Συνιστάται η σύνδεση με την αρχική μηχανή Yamaha και τα συσσωρευτικά για τη βέλτιστη προσαρμογή

Σύνοψη

Η αλουμινένια θήκη KHW-M712M-00X είναι ένα απαραίτητο μηχανικό στοιχείο για το σύστημα άξονα Z των μηχανών pick-and-place Yamaha YG100R.Παρέχει αξιόπιστη υποστήριξη και ακριβή ευθυγράμμιση για την κατακόρυφη κινητήρα, εξασφαλίζοντας ομαλή και ακριβή τοποθέτηση των εξαρτημάτων σε απαιτητικά περιβάλλοντα παραγωγής SMT.

Σχετικά εξαρτήματα για το KHW-M712M-00X (Z-Axis Motor Bracket)

Σημειώσεις:

Αυτά τα εξαρτήματα εξασφαλίζουν ακριβή κίνηση στον άξονα Z, κρίσιμη για την ακριβή απόδοση επιλογής και θέσης.
Χρησιμοποιήστε πάντα γνήσια εξαρτήματα Yamaha για να διατηρήσετε τη μηχανική ευθυγράμμιση και την αξιοπιστία.
Εάν αναφέρετε τον τύπο κεφαλής YG100R (π.χ. με μονό ή διπλό κεφαλικό), μπορεί να προταθούν ακριβέστεροι αριθμοί εξαρτημάτων.

Συναφείς αριθμοί εξαρτημάτων: KHW-M712M-00X και συναρμολόγηση με άξονα Z (YG100R)

Σημειώσεις:

Αυτοί οι αριθμοί εξαρτημάτων είναι τυποποιημένοι για την Yamaha YG100R, αλλά συγκεκριμένα μοντέλα ή διαμορφώσεις κεφαλών μπορεί να διαφέρουν ελαφρώς.
Πάντοτε να ελέγχετε με το BOM του μηχανήματος ή το εγχειρίδιο συντήρησης για να επιβεβαιώσετε τη συμβατότητα του μέρους.
Τα αυθεντικά εξαρτήματα της Yamaha συνιστώνται ιδιαίτερα για ακριβή ευθυγράμμιση και αντοχή.

Εγχειρίδιο Ενημερωτικών Ερωτήσεων (FAQ Guide) KHW-M712M-00X Z-Axis Motor Bracket

1Για τι χρησιμοποιείται το KHW-M712M-00X;

Είναι ένα αλουμινένιο στήριγμα που τοποθετεί και εξασφαλίζει τον κινητήρα άξονα Z στην κεφαλή τοποθέτησης Yamaha YG100R, επιτρέποντας ακριβή κίνηση προς τα πάνω / προς τα κάτω του ακροφύσκου κατά τη διάρκεια της λήψης και τοποθέτησης των εξαρτημάτων.

2Ποιες μηχανές χρησιμοποιούν αυτή τη στήλη;

Χρησιμοποιείται κυρίως σε μηχανές pick-and-place Yamaha YG100R. Μπορεί επίσης να βρεθεί σε μοντέλα παρόμοιας γενιάς ή προσαρμοσμένες κεφαλές με τον ίδιο σχεδιασμό άξονα Z.

3Ποια είναι η λειτουργία της θύρας του άξονα Ζ;

Εγκαθιστά τον κινητήρα του άξονα Z στη θέση του
Διατηρεί την ευθυγράμμιση με την μολύβδινη βίδα ή τη βίδα μπάλας
Υποστηρίζει σταθερή και ακριβή κατακόρυφη κίνηση της ομάδας κεφαλής/πυροχύτη

4Από τι υλικό είναι φτιαγμένο;

Κατασκευασμένο από αλουμινένιο κράμα, με υψηλή αντοχή, χαμηλό βάρος και αντοχή στη διάβρωση, εξασφαλίζει σταθερότητα χωρίς να προσθέτει υπερβολικό φορτίο στο κεφάλι.

5Πώς ξέρω αν η θήκη είναι κατεστραμμένη;

Τα κοινά συμπτώματα περιλαμβάνουν:

Μηχανές για την παραγωγή ηλεκτρικής ενέργειας
Ανεπαρκές ύψος ακροφύλλου ή σφάλματα τοποθέτησης
Ορατές ρωγμές, παραμόρφωση ή απογυμνωμένες τρύπες βίδας στο στήριγμα

6Μπορώ να αντικαταστήσω τον σκελετή μόνος μου;

Ναι, αν είστε εκπαιδευμένος τεχνικός.

Αποσυναρμολόγηση του κινητήρα του άξονα Z και της μολύβδου
Απομάκρυνση της παλιάς θραύσης και τοποθέτηση της νέας
Επαναπροσαρμογή του κινητήρα και επαλήθευση της βαθμονόμησης του ακροφύλλου

7Ποια άλλα μέρη πρέπει να επιθεωρήσω κατά την αντικατάσταση της θήκης;

Μηχανή με άξονα Z (KHW-M7106-00)
Σύνδεσμος (KHW-M7123-00)
Στροφή με μόλυβδο ή στροφή με σφαίρα (KHW-M7101-00)
Αισθητήρας άξονα Z (KHW-M7109-00)
Οδοντόδρομος γραμμικού χαρακτήρα (KHW-M7103-00)
Στροφές τοποθέτησης και ευθυγράμμιση του πλαισίου

8Απαιτείται βαθμονόμηση μετά την αντικατάσταση;

Μετά την αντικατάσταση της στήριξης και την επανασυναρμολόγηση του κινητήρα, η θέση του άξονα Z πρέπει να αναδιορθωθεί χρησιμοποιώντας τη μηχανική διεπαφή της Yamaha για να εξασφαλιστεί ακριβές ύψος λήψης.

9Πού μπορώ να βρω εναλλακτικό στήριγμα;

Παραγγείλετε από τους επίσημους διανομείς ανταλλακτικών Yamaha SMT ή από εξουσιοδοτημένους μεταπωλητές.
