Αλυσίδα Τανκ KKE-M919F-00

Αλυσίδα δεξαμενής KKE-M919F-00​

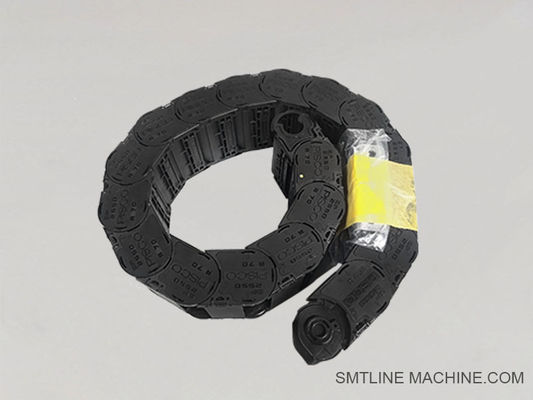

KKE-M919F-00 – Αλυσίδα καλωδίων (Αλυσίδα δεξαμενής)

Για εξοπλισμό Yamaha SMT

Επισκόπηση

Το KKE-M919F-00 είναι μια αλυσίδα δεξαμενής (γνωστή και ως αλυσίδα καλωδίων ή αλυσίδα ενέργειας) που χρησιμοποιείται σε μηχανήματα Yamaha SMT για την οργάνωση, προστασία και καθοδήγηση καλωδίων και πνευματικών σωλήνων κατά μήκος των αξόνων X, Y ή Z κατά τη διάρκεια κίνησης υψηλής ταχύτητας. Αποτρέπει την εμπλοκή των καλωδίων, μειώνει τη μηχανική φθορά και εξασφαλίζει σταθερή παροχή σήματος και αέρα στα κινούμενα εξαρτήματα.

Βασικά χαρακτηριστικά

Αριθμός εξαρτήματος: KKE-M919F-00
Λειτουργία: Φορέας καλωδίων και εύκαμπτων σωλήνων για δυναμική κίνηση άξονα
Δομή: Αλληλοσυνδεόμενοι πλαστικοί σύνδεσμοι αλυσίδας με εύκαμπτο αλλά ανθεκτικό σχεδιασμό
Υλικό: Πλαστικό μηχανικής υψηλής αντοχής, ανθεκτικό στη φθορά, αντιστατικό (σε μοντέλα ESD)
Στυλ ανοίγματος: Κουμπωτό ή κλειστού τύπου ανάλογα με τη διαμόρφωση του μηχανήματος
Δρομολόγηση: Υποστηρίζει ηλεκτρικά καλώδια σήματος, καλώδια τροφοδοσίας και σωλήνες κενού/αέρα
Τοποθέτηση: Σταθερό και στα δύο άκρα με βραχίονες. κινείται με το γάντζο ή την κεφαλή

Εφαρμογές

Εγκατεστημένο σε μηχανήματα pick-and-place της Yamaha, όπως οι σειρές YSM, YG ή YS
Χρησιμοποιείται σε συστήματα γάντζου, μονάδες κεφαλής ή βάσεις πλατφόρμας όπου απαιτείται ευέλικτη δρομολόγηση
Προστατεύει τα καλώδια από κάμψη, τριβή και παρεμβολές σε περιβάλλοντα υψηλής ταχύτητας

Οφέλη

Βελτιώνει τη διάρκεια ζωής των καλωδίων και μειώνει το χρόνο διακοπής λειτουργίας λόγω βλαβών των καλωδίων
Επιτρέπει την καθαρή, οργανωμένη διαχείριση καλωδίων
Υποστηρίζει την ομαλή κίνηση των κινούμενων συγκροτημάτων σε γραμμές παραγωγής SMT
Συμβατό με τις διατάξεις δρομολόγησης και τους οδηγούς συντήρησης του εργοστασίου Yamaha

Συμβουλές συντήρησης

Ελέγχετε τακτικά για ρωγμές, ακαμψία ή σπασμένους συνδέσμους
Ελέγχετε για φθορά καλωδίων μέσα στην αλυσίδα
Καθαρίζετε με ξηρό αέρα ή πανί που δεν αφήνει χνούδι—αποφεύγετε λάδι ή διαλύτες εκτός εάν καθορίζεται

Σύνοψη

Η αλυσίδα δεξαμενής KKE-M919F-00 είναι μια αξιόπιστη και ανθεκτική αλυσίδα καλωδίων που υποστηρίζει τη δυναμική διαχείριση καλωδίων στον εξοπλισμό Yamaha SMT. Βελτιώνει την αξιοπιστία του μηχανήματος προστατεύοντας ζωτικής σημασίας ηλεκτρικές και πνευματικές γραμμές σε ζώνες κρίσιμες για την κίνηση.

Σχετικά αξεσουάρ – Αλυσίδα δεξαμενής KKE-M919F-00

Σημειώσεις:

Χρησιμοποιείτε πάντα καλώδια και εύκαμπτους σωλήνες με βαθμολογία flex μέσα στην αλυσίδα δεξαμενής για να αποτρέψετε την πρόωρη φθορά.
Για μεγάλες αλυσίδες καλωδίων ή κίνηση υψηλής ταχύτητας, η Yamaha συνιστά προ-συσκευασμένα κιτ καλωδίων που ταιριάζουν με το μοντέλο του μηχανήματος και τον άξονα.
Εάν αντικαθίσταται η αλυσίδα, επιθεωρήστε και αντικαταστήστε τους τελικούς βραχίονες και τα κιτ σφιγκτήρων ταυτόχρονα για να αποφύγετε την κακή ευθυγράμμιση ή την ολίσθηση.

Σχετικοί αριθμοί εξαρτημάτων – Αλυσίδα δεξαμενής KKE-M919F-00

Σημειώσεις:

Χρησιμοποιείτε μόνο καλώδια και σωλήνες υψηλής ευκαμψίας με βαθμολογία για χρήση σε αλυσίδα έλξης.
Όλα τα εξαρτήματα που αναφέρονται παραπάνω χρησιμοποιούνται συνήθως μαζί για συστήματα κίνησης άξονα X/Y, κίνηση μονάδας κεφαλής ή δρομολόγηση καλωδίων γάντζου σε πλατφόρμες Yamaha SMT.
Αντικαταστήστε τόσο την αλυσίδα δεξαμενής όσο και τους τελικούς βραχίονες κατά τη διάρκεια μιας αναβάθμισης για να εξασφαλίσετε ασφαλή λειτουργία.

Οδηγός FAQ — Αλυσίδα δεξαμενής KKE-M919F-00

Για μηχανήματα Yamaha YS/YSM/YG Series SMT

1. Τι είναι το KKE-M919F-00;

Το KKE-M919F-00 είναι μια αλυσίδα καλωδίων, που ονομάζεται επίσης αλυσίδα δεξαμενής ή αλυσίδα ενέργειας, που χρησιμοποιείται για την ασφαλή καθοδήγηση και προστασία κινούμενων καλωδίων και πνευματικών σωλήνων στον εξοπλισμό Yamaha SMT—συνήθως για τον άξονα X, Y ή Z.

2. Τι κάνει;

Δρομολογεί και οργανώνει πολλαπλές γραμμές σήματος, τροφοδοσίας και αέρα μεταξύ σταθερών και κινούμενων εξαρτημάτων (όπως γάντζοι ή κεφαλές) ενώ αποτρέπει την εμπλοκή, τη φθορά και τη θραύση κατά τη λειτουργία του μηχανήματος.

3. Ποια μηχανήματα Yamaha το χρησιμοποιούν;

Η αλυσίδα δεξαμενής χρησιμοποιείται ευρέως σε:

Yamaha YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
Και άλλες πλατφόρμες SMT με γραμμικά εξαρτήματα κίνησης

4. Τι καλώδια και σωλήνες μπαίνουν μέσα;

Καλώδια σήματος (π.χ. KHJ-M9165-00, KHJ-M9166-00)
Καλώδια τροφοδοσίας για σερβοκινητήρες (π.χ. KHY-M9168-00)
Πνευματικοί σωλήνες για κενό και εκτόξευση αέρα
Όλα πρέπει να έχουν βαθμολογία αλυσίδας έλξης για ανθεκτικότητα στην κάμψη.

5. Τι αξεσουάρ χρειάζονται με αυτήν την αλυσίδα;

Βραχίονες τοποθέτησης (π.χ. KKE-M919F-10)
Σφιγκτήρες καλωδίων (KHJ-M919F-01)
Ράγες οδηγού (KHY-M919F-00, προαιρετικό)
Αυτά βοηθούν στην ασφάλιση και την ευθυγράμμιση της αλυσίδας κατά τη διάρκεια κίνησης υψηλής ταχύτητας.

6. Μπορώ να το αντικαταστήσω μόνος μου;

Ναι, αλλά προσεκτικά:

Αποσυνδέστε και επισημάνετε όλα τα καλώδια/σωλήνες
Αφαιρέστε τους βραχίονες τοποθέτησης
Μεταφέρετε καλώδια/σωλήνες στη νέα αλυσίδα με σωστή απόσταση
Επανατοποθετήστε με σωστή ευθυγράμμιση βραχίονα
Επιβεβαιώστε ότι η κίνηση είναι ομαλή χωρίς δέσιμο

7. Ποια είναι τα σημάδια αστοχίας της αλυσίδας;

Σπασμένοι σύνδεσμοι ή ραγισμένα τμήματα
Άκαμπτη κίνηση ή τρέμουλο κατά την κίνηση
Ζημιά καλωδίων μέσα στην αλυσίδα
Συχνές διακοπές αέρα ή σήματος

8. Υπάρχει μια αντιστατική (ESD-safe) έκδοση;

Ναι. Χρησιμοποιήστε το KKE-M919F-00-ESD εάν το μηχάνημά σας ή η διαδικασία σας απαιτεί προστασία από ηλεκτροστατική εκκένωση.

9. Πόσο συχνά πρέπει να επιθεωρείται;

Κάθε 3–6 μήνες σε περιβάλλοντα υψηλής χρήσης
Αντικαταστήστε αμέσως εάν παρατηρηθεί ακαμψία, παραμόρφωση ή φθορά καλωδίων
Επιθεωρείτε πάντα κατά τη διάρκεια της συντήρησης της κεφαλής ή του γάντζου

10. Πού μπορώ να βρω αντικαταστάσεις;

Παραγγείλετε από εξουσιοδοτημένους διανομείς ανταλλακτικών Yamaha SMT. Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά για να εξασφαλίσετε τη σωστή εφαρμογή, την ανθεκτικότητα και τη συμμόρφωση με τη δρομολόγηση καλωδίων.
