KHJ-MC254-00SS 12-72MM Γρανάζι τροφοδότη

KHJ-MC254-00SS 12-72MM Feeder Gear

KHJ-MC254-00 – SS12-72MM Feeder Gear

Κινητήριος οδοντωτός τροχός για Yamaha SS12 72MM Tape Feeder

Επισκόπηση

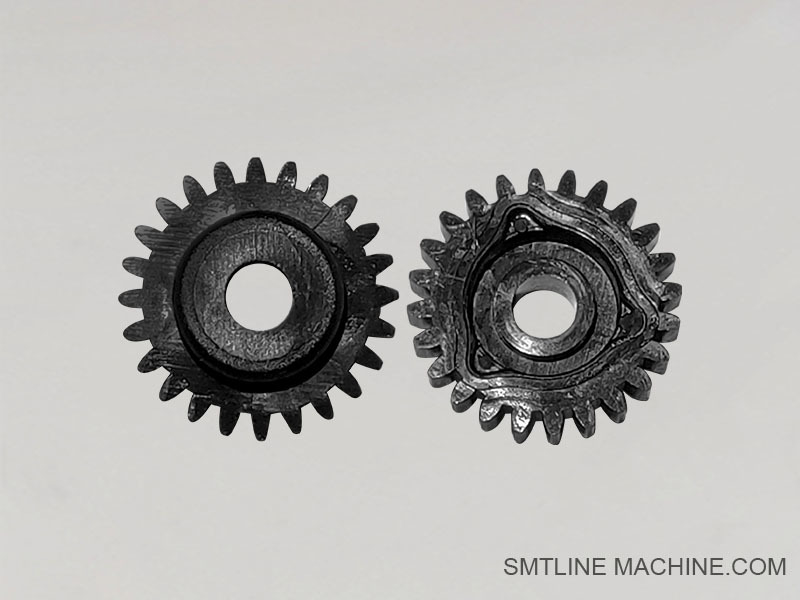

Το KHJ-MC254-00 είναι ένα εξαιρετικά κατασκευασμένο γρανάζι τροφοδοσίας που χρησιμοποιείται στους τροφοδότες της σειράς Yamaha SS12-72MM. Είναι ένα βασικό μηχανικό εξάρτημα που είναι υπεύθυνο για τη μεταφορά κίνησης από τη μονάδα κίνησης στον εσωτερικό μηχανισμό προώθησης της ταινίας.

Βασικά Χαρακτηριστικά

Αριθμός εξαρτήματος: KHJ-MC254-00
Τύπος: Γρανάζι κίνησης τροφοδότη
Εφαρμογή: Τροφοδότες Yamaha SS12 σχεδιασμένοι για ταινία μεταφοράς πλάτους 72mm
Υλικό: Χάλυβας υψηλής αντοχής ή μηχανικό πολυμερές (ανάλογα με την έκδοση)
Λειτουργία:

Εμπλέκεται με το σύστημα γραναζιών μέσα στον τροφοδότη
Οδηγεί το εξάρτημα της ταινίας προς τα εμπρός με ακρίβεια για τις λειτουργίες pick-and-place
Λειτουργεί με εσωτερικά συστήματα τάσης ελατηρίου/σύρματος ή με κινητήρα

Πλεονεκτήματα

Υψηλή ακρίβεια τροφοδοσίας: Εξασφαλίζει συγχρονισμένη προώθηση της ταινίας με τον κύκλο επιλογής του μηχανήματος
Ανθεκτικότητα: Σχεδιασμένο για συνεχή λειτουργία SMT υψηλής ταχύτητας
Εφαρμογή OEM: Άμεσο ανταλλακτικό Yamaha για τροφοδότες SS12-72MM
Χαμηλή συντήρηση: Μεγάλη διάρκεια ζωής με ελάχιστες απαιτήσεις λίπανσης

Εφαρμογές

Χρησιμοποιείται σε τροφοδότες της σειράς Yamaha SS12 (πλάτος 72mm), κοινοί σε συσκευασίες εξαρτημάτων μεσαίου έως μεγάλου μεγέθους
Βρίσκεται σε αυτοματοποιημένες γραμμές pick-and-place που χρησιμοποιούν πλατφόρμες YS/YSM/YG Yamaha SMT
Κρίσιμο για την τροφοδοσία εξαρτημάτων με ανάγλυφη ή χάρτινη ταινία με σταθερό βήμα

Σύνοψη

Το γρανάζι τροφοδότη KHJ-MC254-00 είναι ένα ζωτικής σημασίας εξάρτημα κίνησης που εξασφαλίζει ομαλή, ακριβή και αξιόπιστη τροφοδοσία ταινίας εξαρτημάτων μέσα στους τροφοδότες Yamaha SS12-72MM. Ο στιβαρός σχεδιασμός του υποστηρίζει την αποδοτική, υψηλής ταχύτητας παραγωγή SMT με μειωμένο χρόνο διακοπής λειτουργίας και ακριβή απόδοση τοποθέτησης.

Σχετικά αξεσουάρ – Γρανάζι τροφοδότη KHJ-MC254-00

Σημειώσεις:

Αυτά τα αξεσουάρ αποτελούν μέρος του συστήματος τροφοδοσίας που κινείται με γρανάζια μέσα στον τροφοδότη Yamaha SS12-72MM.
Η σωστή λειτουργία του γραναζιού KHJ-MC254-00 εξαρτάται από την ευθυγράμμιση και την κατάσταση αυτών των σχετικών εξαρτημάτων.
Κατά την αντικατάσταση του γραναζιού, επιθεωρήστε επίσης τον άξονα, την τροχαλία και το συρματόσχοινο για σημάδια φθοράς ή κακής ευθυγράμμισης.

Σχετικοί αριθμοί εξαρτημάτων – Γρανάζι τροφοδότη KHJ-MC254-00

Σημειώσεις:

Αυτοί οι αριθμοί εξαρτημάτων σχηματίζουν το μηχανικό σύστημα κίνησης και τροφοδοσίας των τροφοδοτών Yamaha SS12-72MM.
Κατά την αντικατάσταση του γραναζιού KHJ-MC254-00, ελέγχετε πάντα για φθορά στον άξονα, την τροχαλία και το σύστημα ελατηρίων.
Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι γνήσια Yamaha OEM για να διατηρήσετε την ακρίβεια και την αξιοπιστία στην τροφοδοσία της ταινίας.

Οδηγός FAQ — KHJ-MC254-00

Γρανάζι κίνησης τροφοδότη για Yamaha SS12-72MM Tape Feeder

1. Τι είναι το KHJ-MC254-00;

Το KHJ-MC254-00 είναι ένα γρανάζι κίνησης μέσα στον τροφοδότη Yamaha SS12-72MM, υπεύθυνο για τη μετάδοση κίνησης από τον μηχανισμό κίνησης του τροφοδότη για την προώθηση της ταινίας που μεταφέρει εξαρτήματα.

2. Για τι χρησιμοποιείται;

Οδηγεί το εσωτερικό σύστημα τροφοδοσίας, μετακινώντας την ταινία προς τα εμπρός ένα βήμα κάθε φορά κατά τη διάρκεια κάθε κύκλου επιλογής, εξασφαλίζοντας τη σωστή ευθυγράμμιση των εξαρτημάτων για την παραλαβή από την κεφαλή του μηχανήματος SMT.

3. Ποιοι τροφοδότες χρησιμοποιούν αυτό το εξάρτημα;

Τροφοδότες Yamaha SS12-72MM
Μπορεί επίσης να είναι συμβατό με συγκεκριμένες παραλλαγές τροφοδότη SS που έχουν διαμορφωθεί για ευρύτερους τύπους ταινιών (πλάτος 72mm)

4. Ποια εξαρτήματα λειτουργούν με αυτό το γρανάζι;

Τα σχετικά εξαρτήματα περιλαμβάνουν:

KHJ-MC255-00 – Άξονας γραναζιού
KHJ-MC253-00 – Τροχαλία (μεταδίδει κίνηση στο γρανάζι)
KHJ-MC25A-00 – Συγκρότημα συρματόσχοινου χάλυβα
KHJ-MC26D-00 – Ελατήριο επιστροφής
KHJ-MC28B-00 – Προστατευτικό κάλυμμα για το γρανάζι και το συρματόσχοινο

5. Ποια είναι τα κοινά σημάδια αστοχίας γραναζιού;

Η ταινία δεν προχωρά σωστά
Παράλειψη ή μη ευθυγραμμισμένα εξαρτήματα
Δόντια γραναζιού φθαρμένα, τσιπς ή απογυμνωμένα
Ασυνήθιστος θόρυβος από την κίνηση του τροφοδότη

6. Πώς αντικαθιστώ αυτό το γρανάζι;

1. Αφαιρέστε το προστατευτικό κάλυμμα (KHJ-MC28B-00)
2. Αποσυνδέστε τα κλιπ συγκράτησης ή τις βίδες που ασφαλίζουν το γρανάζι
3. Επιθεωρήστε και καθαρίστε τον άξονα του γραναζιού
4. Εγκαταστήστε το νέο γρανάζι (KHJ-MC254-00)
5. Συναρμολογήστε ξανά με το αρχικό ή το νέο υλικό συγκράτησης
6. Δοκιμάστε χειροκίνητα την κίνηση τροφοδοσίας πριν από τη χρήση

7. Απαιτείται λίπανση;

Δεν απαιτείται τακτική λίπανση εάν ο τροφοδότης χρησιμοποιείται υπό τυπικές συνθήκες εργοστασίου SMT. Εάν εκτελείται συντήρηση, εφαρμόστε μόνο ελαφρύ λάδι μηχανής, όπως ορίζεται από τις οδηγίες της Yamaha.

8. Πόσο συχνά πρέπει να επιθεωρείται αυτό το εξάρτημα;

Οπτικός έλεγχος: Κάθε 3–6 μήνες ή ανά κύκλο συντήρησης
Έλεγχος κατά τον καθαρισμό ή την επισκευή ρουτίνας του τροφοδότη
Αντικαταστήστε αμέσως εάν έχει υποστεί ζημιά ή η τροφοδοσία γίνεται αναξιόπιστη

9. Αυτό το γρανάζι επηρεάζει την ακρίβεια τοποθέτησης;

Ναι. Ένα φθαρμένο ή ολισθαίνον γρανάζι τροφοδότη μπορεί να προκαλέσει εσφαλμένες τροφοδοσίες, οδηγώντας σε εσφαλμένα τοποθετημένα εξαρτήματα, σφάλματα επιλογής μηχανήματος ή διακοπή λειτουργίας της γραμμής.

10. Πού μπορώ να αγοράσω το γρανάζι KHJ-MC254-00;

Από εξουσιοδοτημένους διανομείς ανταλλακτικών Yamaha SMT ή μέσω κέντρων σέρβις πιστοποιημένων από την Yamaha. Χρησιμοποιείτε πάντα γνήσια εξαρτήματα OEM για να εξασφαλίσετε τη συμβατότητα και την απόδοση.
