Μηχανή συγκόλλησης με ρεφλόου κενού
,Εξοπλισμός συγκόλλησης SMT reflow
,Σύστημα συγκόλλησης κενού για SMT
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης5-8 εργάσιμες
-
Όροι πληρωμήςL/C,D/A,D/P,T/T,Western Union,MoneyGram
Σωλήνωση με επαναρρίθμιση κενού
Reflow συγκόλληση κενού

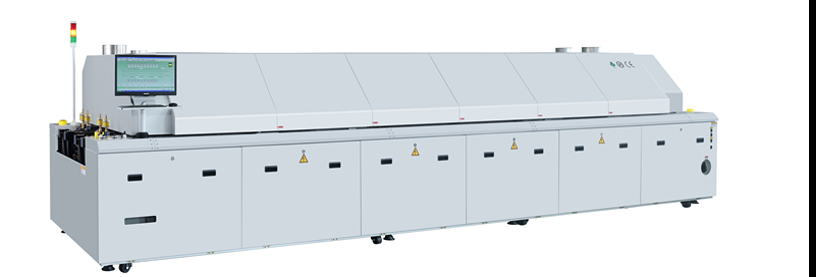

Το Vacuum Reflow Soldering Machine είναι ένας φούρνος υψηλής τεχνολογίας που έχει σχεδιαστεί για τη συγκόλληση ηλεκτρονικών εξαρτημάτων σε πλακέτες κυκλωμάτων με εξαιρετική ακρίβεια και αξιοπιστία. Διατίθεται σε διαφορετικά μοντέλα όπως το KTZ-8N και το KTZ-10N, χρησιμοποιεί μια ελεγχόμενη διαδικασία θέρμανσης και ψύξης, μερικές φορές με άζωτο, για τη δημιουργία ισχυρών, χωρίς κενά συγκολλήσεις. Αυτό το μηχάνημα είναι ιδανικό για βιομηχανίες που απαιτούν συγκόλληση υψηλής ποιότητας, όπως η στρατιωτική, η αεροδιαστημική, η αυτοκινητοβιομηχανία και η κατασκευή LED. Διαθέτει φιλικό προς το χρήστη σύστημα ελέγχου, ρυθμιζόμενο μεταφορέα και προαιρετικό θάλαμο κενού για περαιτέρω μείωση των ελαττωμάτων. Με την ικανότητά του να χειρίζεται διάφορα μεγέθη σανίδων και ύψη εξαρτημάτων, αυτός ο φούρνος συγκόλλησης εξασφαλίζει σταθερά και αξιόπιστα αποτελέσματα για ένα ευρύ φάσμα ηλεκτρονικών προϊόντων.
Τεχνικές Προδιαγραφές
| Παράμετρος | ΚΤΖ-8Ν | ΚΤΖ-10Ν |
|---|---|---|
| Διαστάσεις (Μ x Π x Υ) | Υ6400 x Π1695 x Υ1650 χλστ | Υ7170 x Π1695 x Υ1650 χλστ |
| Βάρος | 3000 κιλά | 3500 κιλά |
| Χρώμα | Computer Gray | Computer Gray |
| Ζώνες Θέρμανσης | 8 ζώνες (επάνω) / 8 ζώνες (κάτω) | 10 ζώνες (επάνω) / 10 ζώνες (κάτω) |
| Μήκος Ζώνης Θέρμανσης | 3110 χλστ | 3892 χλστ |
| Ζώνες Ψύξης | 3 ζώνες (επάνω) / 3 ζώνες (κάτω) | 3 ζώνες (επάνω) / 3 ζώνες (κάτω) |
| Δομή πλάκας ανόρθωσης | Μικρή Κυκλοφορία | Μικρή Κυκλοφορία |
| Απαίτηση όγκου καυσαερίων | 11 m³/min x 2 (ανά κανάλι) | 12 m³/min x 2 (ανά κανάλι) |
| Τροφοδοτικό | 3-Phase, 380V, 50/60 Hz (Προαιρετικά: 220V) | 3-Phase, 380V, 50/60 Hz (Προαιρετικά: 220V) |
| Συνολική ισχύς | 67 kW | 83 kW |
| Ισχύς εκκίνησης | 32 kW | 38 kW |
| Κανονική κατανάλωση ρεύματος | 10 kW | 11 kW |
| Χρόνος προθέρμανσης (Περίπου) | 20-25 λεπτά | 20-25 λεπτά |
| Εύρος Θερμοκρασίας | Περιβάλλον έως 300°C | Περιβάλλον έως 300°C |
| Έλεγχος θερμοκρασίας | PID Closed-Loop + SSR Driving (PC + PLC) | PID Closed-Loop + SSR Driving (PC + PLC) |
| Ακρίβεια θερμοκρασίας | ±1°C | ±1°C |
| Απόκλιση θερμοκρασίας PCB | ±1°C | ±1°C |
| Αποθήκευση δεδομένων | Παραμετροποιήσιμες Παράμετροι & Κατάσταση Παραγωγής | Παραμετροποιήσιμες Παράμετροι & Κατάσταση Παραγωγής |
| Σύστημα συναγερμού | Ανωμαλία θερμοκρασίας, πτώση σανίδας | Ανωμαλία θερμοκρασίας, πτώση σανίδας |
| Ένδειξη συναγερμού | Ένδειξη τριών χρωμάτων (κίτρινο, πράσινο, κόκκινο) | Ένδειξη τριών χρωμάτων (κίτρινο, πράσινο, κόκκινο) |
| Σιδηροδρομική Δομή | Τρεις ανεξάρτητες ράγες | Τρεις ανεξάρτητες ράγες |
| Μηχανισμός Αλυσίδας | Πόρπη μονής αλυσίδας κατά των εμπλοκών | Πόρπη μονής αλυσίδας κατά των εμπλοκών |
| Μέγιστο πλάτος PCB | 150mm x 150mm; 400mm x 400mm | 150mm x 150mm; 400mm x 400mm |
| Ρύθμιση πλάτους ράγας | 50-400 χλστ | 50-400 χλστ |
| Ύψος εξαρτήματος (Μέγ.) | 30 mm (Επάνω), 30 mm (Κάτω) | 30 mm (Επάνω), 30 mm (Κάτω) |
| Κατεύθυνση Μεταφορέα | Από αριστερά προς τα δεξιά (Προαιρετικό: από δεξιά προς τα αριστερά) | Από αριστερά προς τα δεξιά (Προαιρετικό: από δεξιά προς τα αριστερά) |
| Στερέωση σιδηροτροχιάς | Διορθώθηκε η μπροστινή ράγα | Διορθώθηκε η μπροστινή ράγα |
| Μεταφορά PCB | Ράγα + Αλυσίδα Μεταφορέας | Ράγα + Αλυσίδα Μεταφορέας |
| Ύψος μεταφορέα | 900 ± 20 mm | 900 ± 20 mm |
| Ταχύτητα μεταφορέα | 300-2000 mm/min | 300-2000 mm/min |
| Λάδωμα | Αυτοματοποιημένο σύστημα λιπαντικού υψηλής θερμοκρασίας | Αυτοματοποιημένο σύστημα λιπαντικού υψηλής θερμοκρασίας |
| Ρύθμιση πλάτους | Συγχρονισμένη προσαρμογή τριών τμημάτων | Συγχρονισμένη προσαρμογή τριών τμημάτων |
| Σύστημα Μεταφορέων | Ανεξάρτητος Μεταφορέας | Ανεξάρτητος Μεταφορέας |
| Απόλυτη πίεση κενού | 10 Pa | 10 Pa |
| Εκχύλιση υπό κενό | Τέσσερα ανεξάρτητα στάδια | Τέσσερα ανεξάρτητα στάδια |
| Μέθοδος Ψύξης | Αναγκαστικός αέρας | Ψύκτη νερού |
| Σύστημα αζώτου (προαιρετικό) | Κλειστό σύστημα με μετρητή ροής & ψύκτη | Κλειστό σύστημα με μετρητή ροής & ψύκτη |
| Κατανάλωση Αζώτου | 300-1000 ppm (με μεταφορέα 400 mm) | 300-1000 ppm (με μεταφορέα 400 mm) |
| Λειτουργία Anti-Stuck | Αυτόματη προσαρμογή πάχους PCB | Αυτόματη προσαρμογή πάχους PCB |
Μετρήσεις απόδοσης συγκόλλησης
| Μετρικός | Προσδιορισμός |
|---|---|
| Ρυθμός κενού στοιχείου υψηλής ισχύος | Ποσοστό μεμονωμένων κενών < 1%, Συνολικό ποσοστό κενών < 3% |
| Ποσοστό κενού SMT υψηλής απόδοσης (ακτίνες Χ) | Ποσοστό μεμονωμένων κενών < 1% |
Εφαρμογές στοχοθέτησης
- Στρατιωτικά Ηλεκτρονικά
- Αεροδιαστημική Ηλεκτρονική
- Ηλεκτρονικά Αυτοκινήτων
- Προϊόντα LED υψηλής ισχύος
- Συσκευασία IGBT

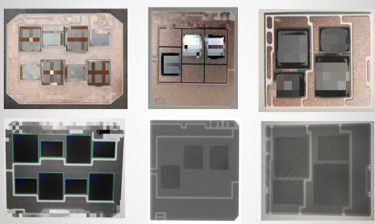

Απόδοση συγκόλλησης με εξαρτήματα υψηλής ισχύος: το μεμονωμένο ποσοστό κενών είναι μικρότερο από 1%, και το συνολικό ποσοστό κενών είναι μικρότερο από 3%.

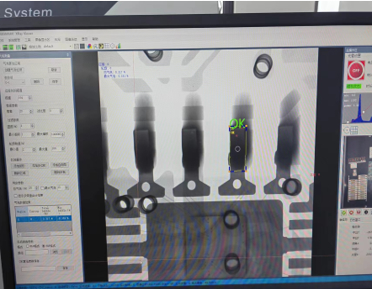

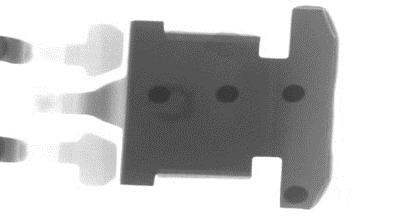

Εξαιρετική απόδοση συγκόλλησης επιτυγχάνεται με εξαρτήματα SMT υψηλής απαγωγής. Η εξέταση με ακτίνες Χ αποκαλύπτει ένα ποσοστό κενών σταθερά κάτω του 1%.

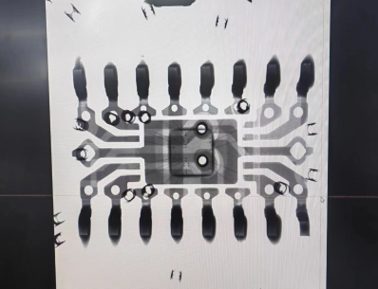

Δοκιμάστε την επίδραση της τοποθέτησης και της συγκόλλησης ηλεκτρονικών προϊόντων αυτοκινήτου.

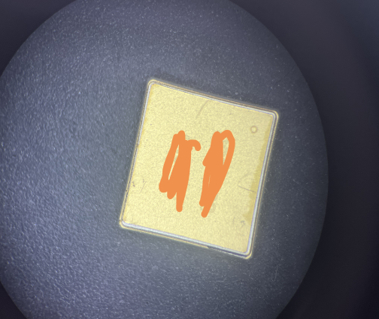

Δοκιμαστικό αποτέλεσμα συγκόλλησης τσιπς σε κενό για ηλεκτρονικά προϊόντα στρατιωτικών, αεροδιαστημικής και αεροπορίας και φύλλα κασσίτερου.
