Μηχανή επιθεώρησης SMT με ακτίνες Χ
,εκτός σύνδεσης οθόνη ακτινογραφίας X2300
,Μηχανή ακτινογραφίας με εγγύηση
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαScienscope
-
ΠιστοποίησηCE
-
Αριθμό μοντέλουΠροβολή ακτίνων X εκτός σύνδεσης X2300
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης5-8 εργάσιμες
-
Όροι πληρωμήςL/C, D/A, D/P, T/T, Western Union, γραμμάριο χρημάτων

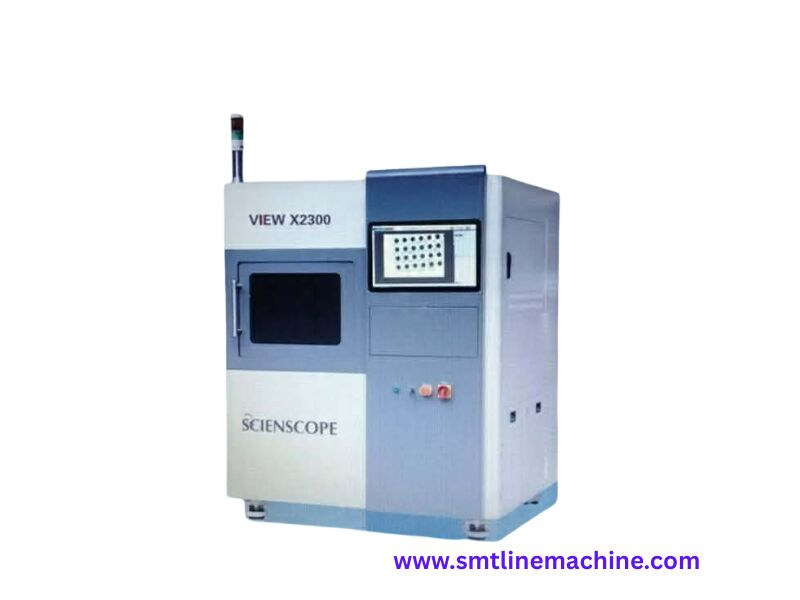

Επιστημονικό όργανο Offline X-RAY View X2300 130KV
Scienscope Offline X-RAY Προβολή X2300
Το Scienscope Offline table rotate X-RAY View X2300 είναι ένα αυτόνομο σύστημα ελέγχου ακτίνων Χ που είναι ζωτικής σημασίας για την εξασφάλιση της ποιότητας και τον εντοπισμό ελαττωμάτων σε διάφορα στάδια της κατασκευής.
Σχεδιασμένο για μη επεμβατική αναζήτηση εσωτερικών εξαρτημάτων και συγκροτήσεων, το σύστημα αυτό παρέχει λεπτομερείς πληροφορίες χωρίς την ανάγκη φυσικής αποσυναρμολόγησης.
Τεχνικές προδιαγραφές
| Τύπος ακτινογραφίας (X-tube) | |
|---|---|
| Τύπος σωλήνα | Κλειστό σωλήνα μετάδοσης |
| Τύπος τάσης (kV) | 130 |
| Δύναμη μηχανής | 1.5 kW |
| Τροχιά σωλήνα (μA) | 300 |
| Ανιχνευτής επίπεδου πίνακα | |
| Ανάλυση των pixel | 1536 × 1184 |
| Γωνία κλίσης | 70° |
| Βασικές προδιαγραφές | |
| Μέγεθος σκηνής (mm) | 500 (διάμετρος) |
| Στάδιο 360° περιστροφή | - Ναι, ναι. |
| Διάδρομος στον άξονα X, Y και Z (mm) | 670 × 520 × 400 |
| Πεδίο ανίχνευσης (mm) | Διάμετρος εμβέλειας ανίχνευσης πίνακα περιστροφής 500 mm |
| Εξωτερικές διαστάσεις (L × W × H) (mm) | 1510 × 1530 × 1870 |
| Βάρος (kg) | 1550 |
| Λειτουργικό σύστημα | Windows 11 |
| Ηλεκτρική τροφοδοσία | Διάταξη της παραγράφου 1 |
| Ασφάλεια από ακτινοβολία | < 1 μSv/h |

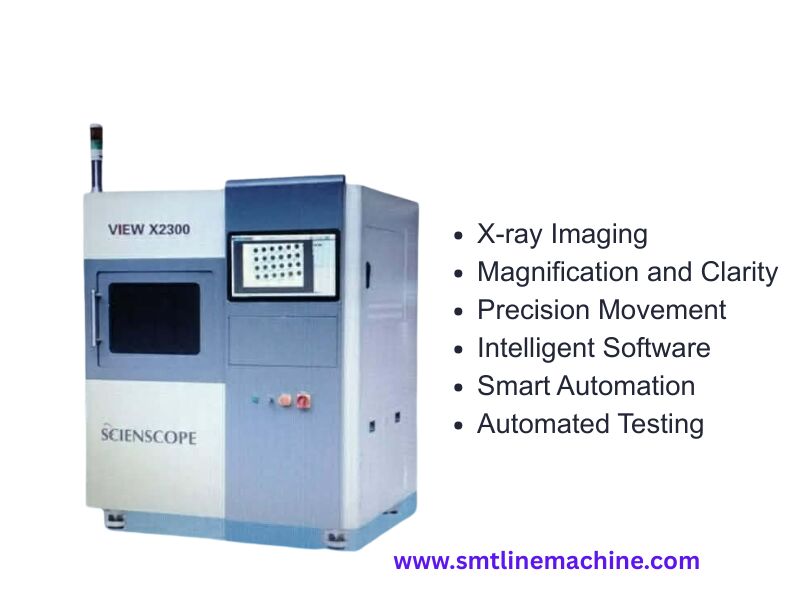

Βασικά χαρακτηριστικά
Εικόνες ακτίνων Χ
Το σύστημα χρησιμοποιεί μια αξιόπιστη πηγή ακτίνων Χ, συχνά το Thermo Scientific PXS 10, που λειτουργεί σε 130 kV και 0,15 mA, για να παράγει εικόνες υψηλής διείσδυσης.
Μεγέθυνση και Καθαρότητα
Προσφέρει ισχυρές δυνατότητες μεγέθυνσης με οπτικό ζουμ έως 200x και ψηφιακό ζουμ που επεκτείνεται έως 1200x.

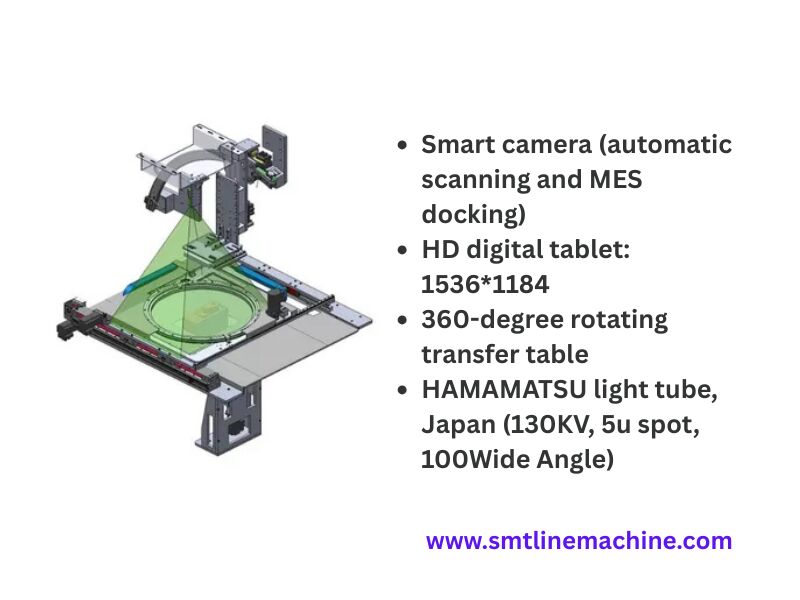

Κίνηση ακρίβειας
Διαθέτει ακριβή πίνακα τεσσάρων αξόνων, συνήθως με διαστάσεις περίπου 320 × 250 mm. Επιτρέπει εκτεταμένη κίνηση με εύρους μετακίνησης X και Y 490 mm και 400 mm αντίστοιχα,και εύρος κλίσης ± 70° για συνολικές γωνίες θέασης.
Ευφυές λογισμικό
Λειτουργεί χρησιμοποιώντας λογισμικό σε πλατφόρμα Windows XP, ενσωματώνοντας ενσωματωμένο εργαλείο μέτρησης.
Έξυπνη αυτοματοποίηση
Τα προηγμένα μοντέλα μπορεί να περιλαμβάνουν αυτο-μάθηση AI, χρωματικές κάμερες υψηλής ευκρίνειας και βελτιωμένα εργαλεία ανάλυσης BGA (Ball Grid Array) για τη βελτίωση της ανίχνευσης ελαττωμάτων και τη μείωση των ψευδών θετικών.
Αυτοματοποιημένη δοκιμή
Το σύστημα CNC αυτοματοποιεί τις δοκιμές, παράγει αναφορές και ενσωματώνεται με το MES για εξορθολογισμένο έλεγχο ποιότητας.
Εφαρμογές
- Αξιολόγηση της ποιότητας των πολυεπίπεδων PCB, διασφαλίζοντας τη δομική ακεραιότητα και τις κατάλληλες συνδέσεις
- Αναγνώριση κενών ή τσέπης αέρα μέσα στα υλικά που μπορούν να θέσουν σε κίνδυνο την αντοχή και την αξιοπιστία των εξαρτημάτων
- Επεξεργαστική ανάλυση των συσκευών ημιαγωγών για την ανίχνευση ελαττωμάτων παραγωγής
- Έλεγχος της πλήρωσης του βαρελιού με τεχνολογία διάνοιξης (THT) για τη διασφάλιση της ορθής συγκόλλησης
- Έλεγχοι ασφάλειας και ποιότητας για τις μπαταρίες λιθίου, κρίσιμοι για την πρόληψη αποτυχιών
Πλεονεκτήματα
- Μη καταστροφική ανάλυση:Επιτρέπει την ενδελεχή επιθεώρηση χωρίς βλάβη του υποκειμένου της δοκιμής
- Εικόνες υψηλής ευκρίνειας:Παρέχει καθαρές και λεπτομερείς εικόνες, διευκολύνοντας την ακριβή αναγνώριση των ελαττωμάτων
- Πολυδιάστατη χρήση:Προσαρμόζεται σε ένα ευρύ φάσμα καθηκόντων επιθεώρησης σε διάφορες βιομηχανίες
Για το Προϊόν μας
Επιλέγοντας το Scienscope X-Scope 2300 σημαίνει ότι επιλέγετε έναν συνεργάτη με ισχυρό υπόβαθρο στην τεχνολογία ακτινογραφίας.Εστιάζουμε στην παροχή προσιτών επιλογών ακτινοβολίας που διατηρούν υψηλή ποιότητα και αποτελεσματικότηταΤο X-Scope 2300 το αποδεικνύει παρέχοντας εξαιρετική ακρίβεια, αποτελεσματικότητα και αξιοπιστία.
Πληροφορίες συσκευασίας και παράδοσης
- Παράδοση:Περιμένετε την παραγγελία σας να φτάσει εντός 5-8 εργάσιμων ημερών, αν και αυτό το χρονικό πλαίσιο μπορεί να ποικίλει ανάλογα με την παραγγελθείσα ποσότητα
- Ελάχιστη παραγγελία:Δεχόμαστε παραγγελίες για ένα μόνο μηχάνημα ή μικτές παραγγελίες που ταιριάζουν στις ανάγκες σας
- Μεταφορά:Τα προϊόντα αποστέλλονται είτε χύμα είτε μέσω εμπορευματοκιβωτίων, ανάλογα με το μέγεθος της παραγγελίας και τον προορισμό
- Όροι πληρωμής:Διατίθενται ευέλικτες επιλογές πληρωμής, όπως L/C, D/A, D/P, T/T, Western Union και MoneyGram
- Τιμή:Οι τιμές είναι διαπραγματεύσιμες για να εξασφαλιστεί ότι λαμβάνετε την καλύτερη δυνατή αξία
- Συσκευή:Προσφέρουμε τόσο τα τυποποιημένα κιβώτια εξαγωγής όσο και ισχυρά πακέτα από σκληρό ξύλο για να διασφαλίσουμε ότι η παραγγελία σας φτάνει με ασφάλεια.
