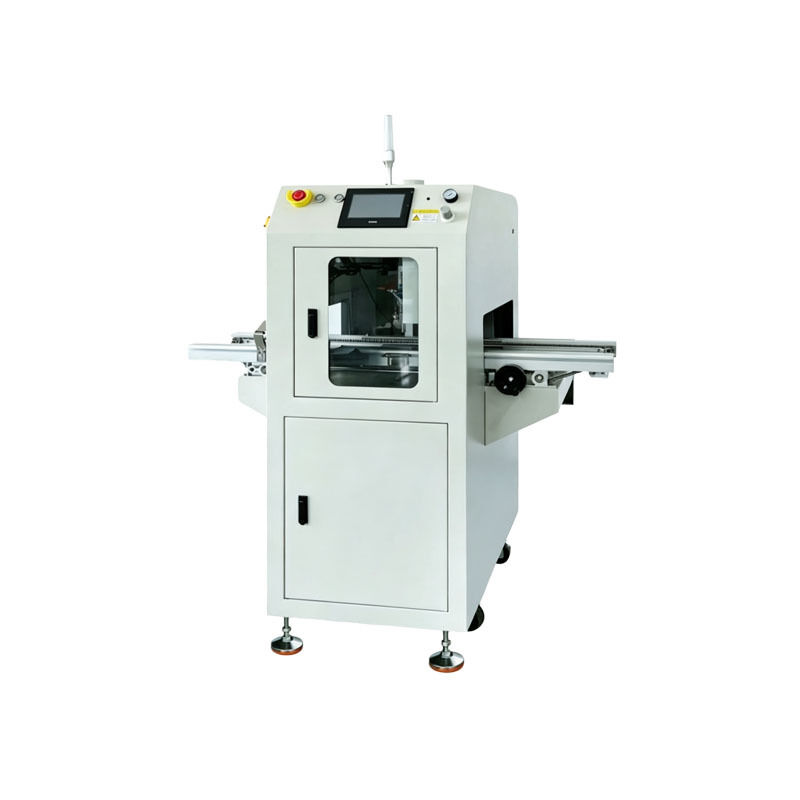

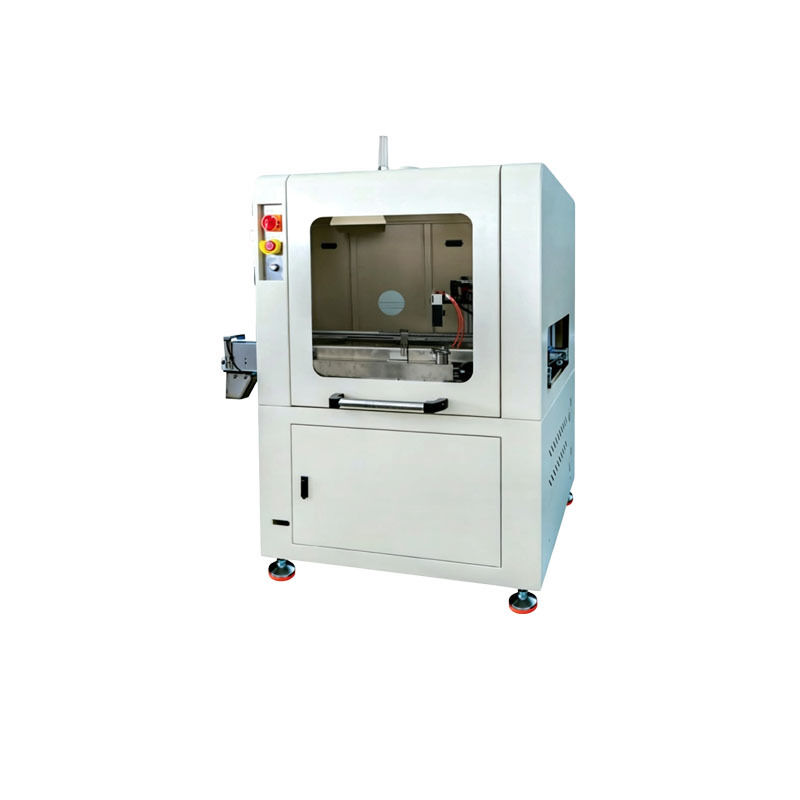

High precision whole board coating machine

Μηχανή επικαλύψεως πλήρους πλακέτας υψηλής ακρίβειας

Επισημαίνω

μηχανή επικάλυψης SMT υψηλής ακρίβειας
,
μηχανή επικάλυψης ολόκληρης πλάκας για SMT
,
μηχανή επικάλυψης γραμμής SMT με εγγύηση
Τόπος καταγωγής

Κίνα
Μάρκα

CNSMT
Πιστοποίηση

CE- Precision Coating
Αριθμό μοντέλου

HN-Vision1
Ποσότητα παραγγελίας min

1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή Μεταφορά: Χύδην ή κοντέινερ
Τιμή

Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες

Τα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
Χρόνος παράδοσης

1-2 εργάσιμες
Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Μηχανή επικαλύψεως πλήρους πλακέτας υψηλής ακρίβειας

Name: Μηχανή επικαλύψεως πλήρους πλακέτας υψηλής ακρίβειας
Brand: Shenzhen CN Technology Co. Ltd..
SKU: HN-Vision1
Price: 10000 USD
Availability: InStock

button button

Λάβετε τιμή Επικοινωνήστε

Μηχανή Βαφής Ολόκληρων Σανίδων Υψηλής Ακρίβειας

Πεδίο εφαρμογής

Κατάλληλο για εφαρμογές επίστρωσης πολλαπλών βιομηχανιών, συμπεριλαμβανομένων:

Ψεκασμός επιφάνειας συγκόλλησης σε ολόκληρες επιφάνειες εξαρτημάτων
Ψεκασμός μεγάλης επιφάνειας πάνελ πολλαπλών πάνελ
Ψεκασμός επιφάνειας συγκόλλησης φυτικών φωτιστικών ταινιών
Οθόνες LED μεγάλου βήματος

Χαρακτηριστικά συσκευής V1/V1S

Βαλβίδα ρύθμισης πίεσης υψηλής ακρίβειας για ακριβή ρύθμιση της πίεσης αέρα ψεκασμού
Ανοιχτό μοντέλο μεταφοράς υλικού με ειδική αλυσίδα από ανοξείδωτο χάλυβα και λωρίδες ανθεκτικές στη φθορά για μεγαλύτερη διάρκεια ζωής
Διπλοί μηχανισμοί μετάδοσης για ρύθμιση πλάτους τροχιάς εξασφαλίζοντας μακροπρόθεσμη σταθερότητα
Παρμπρίζ στην είσοδο/έξοδο της ράγας με ανεξάρτητες θύρες εξάτμισης για τη βελτίωση του περιβάλλοντος του συνεργείου
Ήχος σφάλματος και συναγερμός φωτός με φιλική προς το χρήστη διεπαφή εμφάνισης μενού

Προαιρετικές Λειτουργίες

Έξυπνη ανίχνευση χωρητικότητας βαφής, αυτόματος καθαρισμός βαλβίδων, αυτόματος καθαρισμός αλυσίδας (διατίθεται μόνο για το Vision1S)

Τεχνικές Προδιαγραφές

Τύποι	Σχέδιο	HN-Vision1	HN-Vision1S
Παράμετροι επίστρωσης	Διαδρομή άξονα Υ και μέγιστο ύψος εξαρτήματος	Υ=420 χιλιοστά; 70 mm πάνω και 70 mm κάτω από την επιφάνεια της αλυσίδας
	Χώρος άκρων PCB και πλάτος μονής επίστρωσης	Ακμή διεργασίας PCBA ≥ 5mm: 2-30mm (μικρός ψεκασμός, μεγάλος ψεκασμός)
	Λειτουργία κίνησης άξονα Υ	Βηματικός κινητήρας + μονάδα ιμάντα	Μονάδα σερβοκινητήρα + ιμάντα
Μέγιστη ταχύτητα κίνησης άξονα Υ	600mm/s
Σύστημα μεταφοράς	Κατεύθυνση εργασίας	Αριστερά L - Δεξιά R (κανονική), (δεξιά R - αριστερά L προαιρετικά)
	Μεταφορά ύψους και ταχύτητα μεταφοράς	920±20mm; 2-13μ/λεπτό
	Μέθοδος διαμόρφωσης κινητήρα κιβωτίου ταχυτήτων και πλάτους	Ρυθμιζόμενος κινητήρας ταχύτητας, ψηφιακή οθόνη ταχύτητας. Χειροκίνητη ρύθμιση πλάτους τροχιάς, πλάτος διαμόρφωσης πλάτους 50-460mm
Σύστημα διαμόρφωσης βαλβίδας ψεκασμού	Διάταξη βαλβίδων	Διαμορφώστε 1 βαλβίδα ψεκασμού
	Ρύθμιση πίεσης αέρα ψεκασμού	Βαλβίδα ρύθμισης πίεσης ακριβείας + ψηφιακός μηχανικός μετρητής

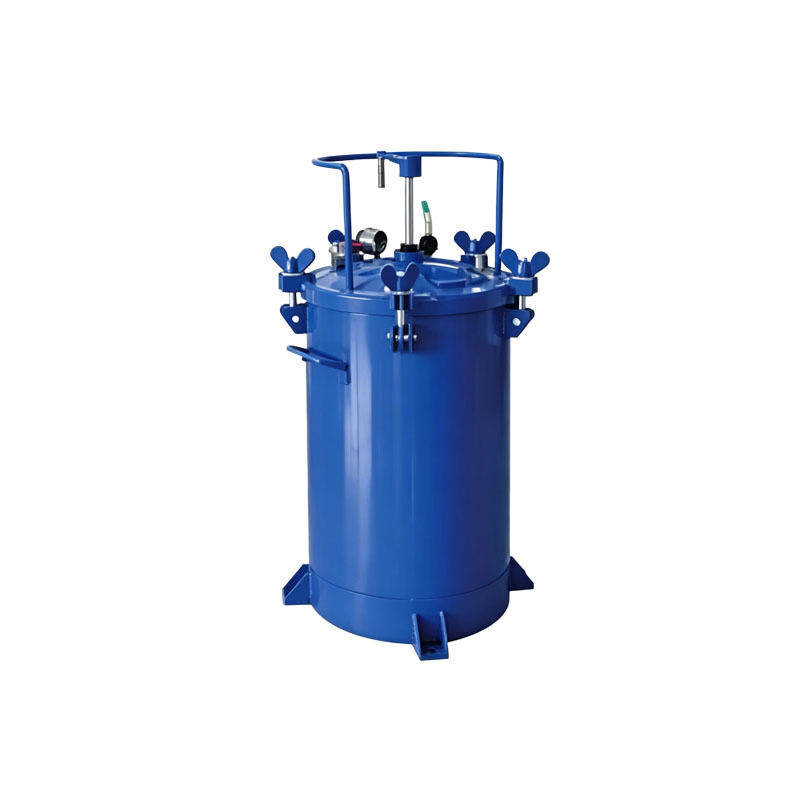

	Σύστημα τροφοδοσίας	Εξοπλισμένο με κουβά παροχής κόλλας πίεσης 10 λίτρων και κάδο καθαρισμού 2 λίτρων από ανοξείδωτο χάλυβα
Απαιτήσεις τοποθεσίας εξοπλισμού	Διαστάσεις	L1060W930H1700(mm)	L1060W1000H1700(mm)
	Βάρος εξοπλισμού	Περίπου 320 κιλά	Περίπου 480 κιλά
	Πίεση αέρα εξοπλισμού	≥0,4Mpa
	Απαιτήσεις όγκου αέρα εξαγωγής	900m²/h, Η διάμετρος της εξόδου της εξάτμισης είναι 100mm	900m²/h, Διάμετρος εξόδου εξάτμισης 150mm * 1
Ισχύς συσκευής και συνολική κατανάλωση ενέργειας	AC220V 50-60Hz 1,2KW
Μέθοδος ελέγχου	PLC + οθόνη αφής

Επισκόπηση μηχανής επίστρωσης πλακών πλακών πλήρους πλακέτας

Το μηχάνημα επίστρωσης πλακών πλακών πλακέτας πλακέτας είναι ένας αυτοματοποιημένος εξοπλισμός επεξεργασίας τριών αδιάβροχων, ειδικά σχεδιασμένος για ολοκληρωμένη προστασία των πλακών κυκλωμάτων. Επίσης γνωστό ως εξοπλισμός επίστρωσης πλακέτας κυκλώματος ή μηχάνημα ψεκασμού πλακέτας πλακέτας πλακέτας, χρησιμοποιείται ευρέως στην παραγωγή προστασίας παρτίδων για την ηλεκτρονική κατασκευή SMT, τον βιομηχανικό έλεγχο, τη νέα ενέργεια και τις βιομηχανίες οικιακών συσκευών.

Αυτή η έξυπνη συσκευή αντικαθιστά τις παραδοσιακές χειροκίνητες διαδικασίες βαφής και εμποτισμού, παρέχοντας πλήρη κάλυψη ψεκασμού ολόκληρων πλακών κυκλωμάτων PCB. Εξαλείφει τους περιορισμούς του τοπικού ψεκασμού και επιτυγχάνει ομοιόμορφη επίστρωση των επιφανειών των σανίδων, των επιφανειών των εξαρτημάτων και των κενών των καρφιτσών προς όλες τις κατευθύνσεις.

Τεχνολογία επίστρωσης ακριβείας

Βασιζόμενος σε συστήματα ελέγχου ψεκασμού υψηλής ακρίβειας, ο εξοπλισμός προσαρμόζει με ακρίβεια την ποσότητα κόλλας, την ταχύτητα ψεκασμού και τα αποτελέσματα ψεκασμού. Αυτό εξασφαλίζει ομοιόμορφο πάχος επίστρωσης, ενώ εξαλείφει τα προβλήματα έλλειψης επίστρωσης, συσσώρευσης κόλλας και ανομοιόμορφου πάχους.

Η προκύπτουσα πυκνή και σταθερή προστατευτική μεμβράνη τριών αντιστάσεων παρέχει αντοχή στην υγρασία, μόνωση, αποτροπή διάβρωσης, αντοχή στην ομίχλη από αλάτι και προστασία από τη γήρανση, βελτιώνοντας σημαντικά τη σταθερότητα και τη διάρκεια ζωής του ηλεκτρονικού προϊόντος.

Συμβατότητα & Αυτοματισμός Υλικών

Με ισχυρή προσαρμοστικότητα, ο εξοπλισμός είναι συμβατός με διάφορα συμβατικά χρώματα τριών ανθεκτικών χρωμάτων, όπως ακρυλικό, πολυουρεθάνη και σιλικόνη. Καλύπτει τις ανάγκες ψεκασμού για επιστρώσεις διαφορετικού ιξώδους και απαιτήσεις προστασίας τόσο για συνηθισμένες πλακέτες κυκλωμάτων όσο και για πλακέτες ακριβείας.

Υποστηρίζοντας συνεχείς λειτουργίες παρτίδας με υψηλά επίπεδα αυτοματισμού, εξαλείφει τη χειροκίνητη επαναλαμβανόμενη επίστρωση, βελτιώνοντας σημαντικά την απόδοση της παραγωγής, ενώ μειώνει το κόστος εργασίας και τις απώλειες επίστρωσης.

Λειτουργικά Πλεονεκτήματα

Το μηχάνημα επίστρωσης πλακών πλακών πλακών πλακών έχει σταθερή λειτουργία, απλά χειριστήρια, άνετη συντήρηση και ισχυρή καθολικότητα. Μπορεί να ενσωματωθεί με αυτοματοποιημένες γραμμές παραγωγής ή να λειτουργήσει ανεξάρτητα ως ενιαίο μηχάνημα, καθιστώντας το ιδανικό τόσο για μικρές μονάδες επεξεργασίας όσο και για μεγάλες επιχειρήσεις παραγωγής ηλεκτρονικών που αναβαθμίζουν την τεχνολογία προστασίας της πλακέτας κυκλωμάτων τους.

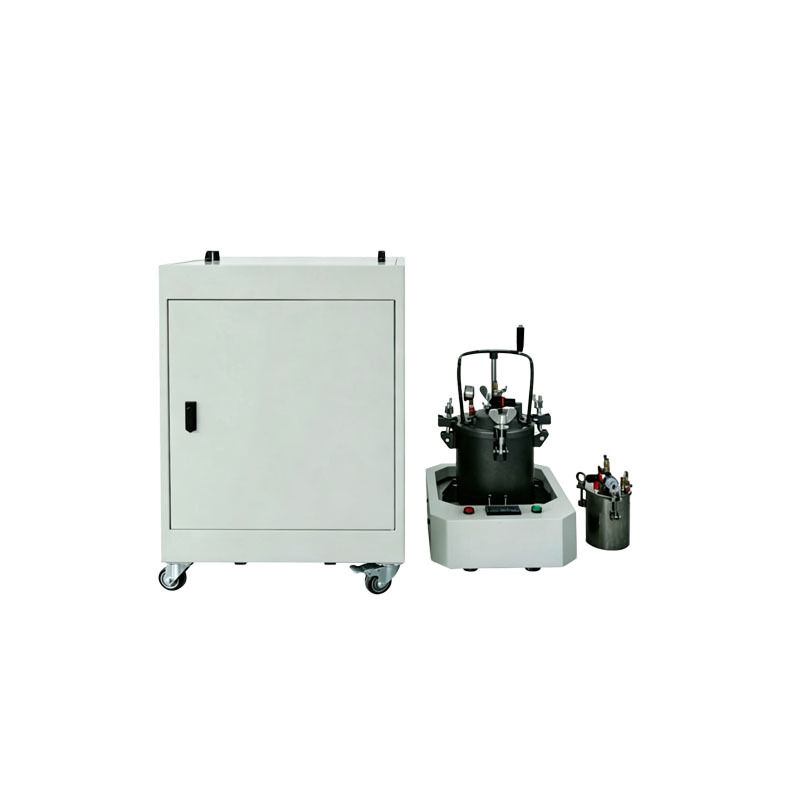

Ερμάριο μεταφοράς και σύστημα παρακολούθησης παροχής κόλλας
