Αυτοματοποιημένη πλατφόρμα τροφοδοσίας PCB
,Μηχανή τροφοδοσίας γραμμής SMT
,Τροφοδότης PCB με εγγύηση
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαCNSMT
-
ΠιστοποίησηCE- Entering the board platform
-
Αριθμό μοντέλουHN-C80
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή Μεταφορά: Χύδην ή κοντέινερ
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης1-2 εργάσιμες
-
Όροι πληρωμήςL/C, D/A, D/P, T/T, Western Union, MoneyGram

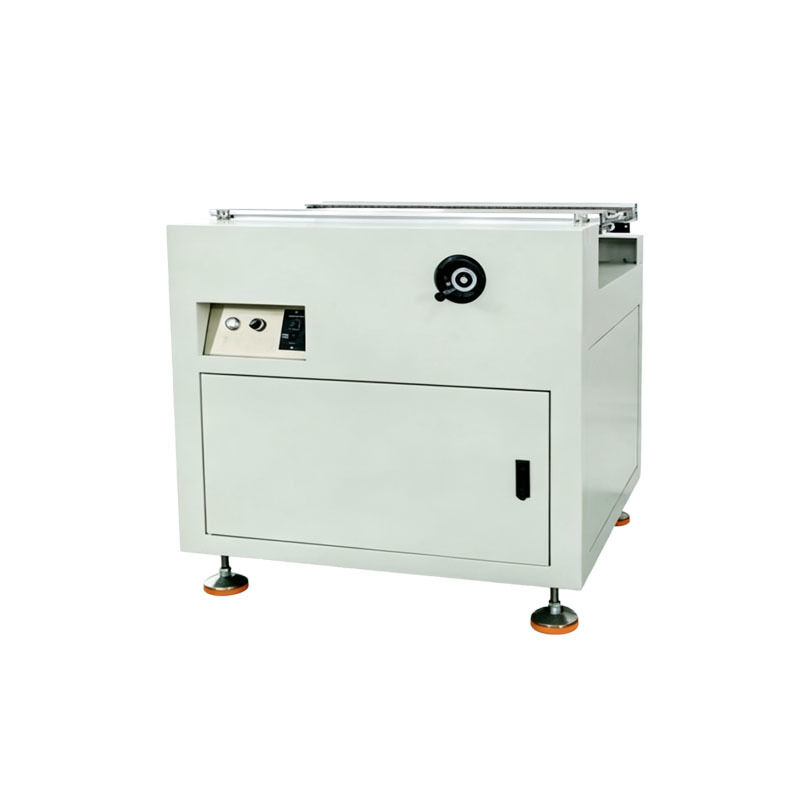

Αυτόματος μεταφορέας PCB για μηχανή επίστρωσης
Κατάλληλο για γραμμές παραγωγής επίστρωσης SMT, γραμμές παραγωγής κλιβάνων ωρίμανσης και γραμμές παραγωγής μη τυποποιημένου εξοπλισμού
ειδική μονάδα κάρτας ελέγχου ενός τσιπ, η προδιαγραφή μήκους εξοπλισμού μπορεί να είναι 0,5 m, 0,8 m.
Η ρύθμιση πλάτους τροχιάς υιοθετεί τον μηχανισμό κίνησης του ρυθμιστικού καθίσματος και το πλάτος ρυθμίζεται χειροκίνητα για να διασφαλιστεί ότι η τροχιά ρυθμίζεται για μεγάλο χρονικό διάστημα χωρίς το φαινόμενο του στομίου κουδουνιού.
Προαιρετική λειτουργία
Ο αυτόματος μεταφορέας PCB μπορεί να εξοπλιστεί με ένα προαιρετικό επάνω αμπαζούρ και το περιστρεφόμενο στρώμα επιστρέφει στην τροχιά
| ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ | ||
| προσδιορισμός | Μηχανή πλαισίων μικρού υλικού πάνω και κάτω | Μηχάνημα φόρτωσης και εκφόρτωσης μεγάλου πλαισίου |
| Κατεύθυνση εργασίας και χώρος άκρων PCB | Αριστερά Λ→Δεξιά R (στάνταρ), (δεξιά R→αριστερά L προαιρετικό). Ακμή διεργασίας PCBA ≥ 5mm | |
| αλυσίδα μετάδοσης | Υιοθετώντας μαύρη νάιλον επίπεδη αλυσίδα μηχανικής | |
| Κινητήρας κιβωτίου ταχυτήτων και κινητήρας ανύψωσης | 3 σετ κινητήρων σταθερής ταχύτητας και 1 σετ κινητήρων φρένων | |
| Μέγεθος πλαισίου υλικού | 355*320*565 (mm) | 535*530*565 (χιλ.) |
| Εφαρμόσιμο μέγιστο μέγεθος πλακέτας PCBA | Μ50*Π50-Μ330*Π250 (χιλ.) | Μ50*Π50-Μ525*Π460(χιλ.) |
| Ανύψωση σκελετού υλικού | Μπαλοβίδα, ενσωματωμένη πλατφόρμα ανύψωσης από χυτό αλουμίνιο | |
| Κύλινδρος πλάκας ώθησης | Κύλινδρος ράβδου ώθησης πλακέτας PCB, κύλινδρος σύσφιξης πλαισίου οικιακού υλικού | |
| Συνολικές διαστάσεις | Αποστολή: L1330*W780*H1200(mm) | Αποστολή: L1800*W1120*H1350 (mm) |
| Λήψη: L1750*W780*H1200 (mm) | Λήψη: L2520*W1120*H1350 (mm) | |
| Πίεση αέρα και παροχή ρεύματος εξοπλισμού | ≥0,4Mpa, 交流220V 50-60Hz | |
| Συνολική κατανάλωση ενέργειας και βάρος του εξοπλισμού | 0,5KW, Περίπου 240Kg | 0,5KW, Περίπου 290Kg |
| Λειτουργία ελέγχου και θύρα επικοινωνίας | Οθόνη αφής ελέγχου PLC + οθόνη, θύρα σήματος επικοινωνίας SMEMA | |
Το PCBαυτόματος μεταφορέας pcbείναι ένας βασικός εξοπλισμός υποστήριξης στο μπροστινό άκρο της γραμμής παραγωγής SMT, επίσης γνωστός ως αυτόματη μηχανή φόρτωσης SMT, μηχανή φόρτωσης PCB, PCBαυτόματος μεταφορέας pcb, μηχάνημα τροφοδοσίας SMT. Είναι ένας απαραίτητος εξοπλισμός για την παραγωγή ηλεκτρονικής τοποθέτησης στην επιφάνεια, που χρησιμοποιείται κυρίως για την αυτοματοποίηση των διαδικασιών μεταφοράς, φόρτωσης και τροφοδοσίας πλακέτας PCB, αντικατάσταση της χειροκίνητης τοποθέτησης πλακέτας και αποτελεσματική βελτίωση της απόδοσης αυτοματισμού και της τυποποίησης παραγωγής της γραμμής παραγωγής.
Αυτό πλήρωςαυτόματος μεταφορέας pcbείναι μια κλασική δομή μηχανής φόρτωσης τύπου πλαισίου, η οποία λειτουργεί ομαλά και αποδίδει τις σανίδες με ακρίβεια. Μπορεί να μεταφέρει τακτικά τις πλακέτες PCB μέσα στο πλαίσιο, εξαλείφοντας προβλήματα όπως η μετατόπιση, οι πλακέτες που λείπουν και η εμπλοκή. Ο εξοπλισμός είναι εξοπλισμένος με ένα έξυπνο σύστημα ελέγχου, το οποίο είναι εύκολο να διορθωθεί και έχει ισχυρή συμβατότητα. Μπορεί να συνδεθεί απρόσκοπτα με διάφορες γραμμές συναρμολόγησης SMT και να προσαρμοστεί σε πολλαπλές προδιαγραφές υλικών πλαισίων και πλακών PCB.
Ο εξοπλισμός έχει τα πλεονεκτήματα της αντιστατικής, ευέλικτης τροφοδοσίας της πλακέτας και κατά της απόξεσης, τα οποία μπορούν να προστατεύσουν αποτελεσματικά τις πλακέτες κυκλωμάτων ακριβείας και να εξασφαλίσουν απόδοση παραγωγής. Υποστηρίζοντας 24ωρη συνεχή σταθερή λειτουργία, μειώνοντας σημαντικά το κόστος εργασίας και τα λειτουργικά λάθη, με υψηλή οικονομική απόδοση και ισχυρή αντοχή, χρησιμοποιείται ευρέως σε βιομηχανίες όπως ηλεκτρονικά είδη ευρείας κατανάλωσης, νέα ενέργεια, επικοινωνία βιομηχανικού ελέγχου κ.λπ.
Οδηγίες χρήσης ασφαλείας
Ακολουθήστε αυστηρά τις διαδικασίες λειτουργίας κατά τη λειτουργία του τραπεζιού αυτόματης τροφοδοσίας PCB και του SMTαυτόματος μεταφορέας pcb. Όταν ο εξοπλισμός λειτουργεί, απαγορεύεται η εισαγωγή χεριών και εργαλείων στις περιοχές μετάδοσης και τροφοδοσίας της πλακέτας και απαγορεύεται αυστηρά η ενεργοποίηση και η αποσυναρμολόγηση του μηχανήματος για εντοπισμό σφαλμάτων. Το PCBαυτόματος μεταφορέας pcbπρέπει να τοποθετηθεί επίπεδο, αξιόπιστα γειωμένο και το περιβάλλον εργασίας πρέπει να διατηρείται στεγνό και χωρίς σκόνη. Απαγορεύεται η υπερφόρτωση και οι μη τυποποιημένες εργασίες πλαισίου υλικού. Εάν εμφανιστεί ο συναγερμός του εξοπλισμού, θα πρέπει να διακοπεί αμέσως και να διακοπεί η παροχή ρεύματος για αντιμετώπιση προβλημάτων.
Εξυπηρέτηση με εγγύηση μετά την πώληση
Όλη η γκάμα μηχανών πλακών PCB καιαυτόματος μεταφορέας pcbαπολαύστε μια πλήρη εγγύηση μηχανής. Κατά τη διάρκεια της περιόδου εγγύησης, τα μη ανθρωπογενή σφάλματα μπορούν να επισκευαστούν και να αντικατασταθούν δωρεάν. Παρέχονται εφ' όρου ζωής τεχνική καθοδήγηση, εγκατάσταση και θέση σε λειτουργία και εκπαίδευση στη λειτουργία, με γρήγορη απόκριση μετά την πώληση και αποτελεσματική επίλυση αστοχιών εξοπλισμού, μειώνοντας τις απώλειες παραγωγής.
Καθημερινή συντήρηση και επισκευή
Καθαρίζετε τακτικά την τροχιά και τον αισθητήρα, επιθεωρείτε το κύκλωμα και τα εξαρτήματα και προσθέτετε τακτικά λιπαντικό. Οι μη επαγγελματίες απαγορεύεται να αποσυναρμολογούν τον εξοπλισμό χωρίς εξουσιοδότηση. Μπορείτε να επικοινωνήσετε με το προσωπικό μετά την πώληση για επιτόπια συντήρηση και εντοπισμό σφαλμάτων ώστε να διασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.
Αυτόματος μεταφορέας pcb με ακρίβεια και ομαλά, ταιριάζοντας καλά τις γραμμές παραγωγής επίστρωσης με χαμηλό ποσοστό αστοχίας. Η έγκαιρη μετά την πώληση ολοκληρώνει τη θέση σε λειτουργία και την αντιμετώπιση προβλημάτων. Ο ανθεκτικός εξοπλισμός και η καλή εξυπηρέτηση κερδίζουν ευνοϊκά σχόλια και επαναλαμβάνουν παραγγελίες.
Η CNSMT ειδικεύεται στην Ε&Α PCB/SMTαυτόματος μεταφορέας pcbμε πολυετή εμπειρία στον κλάδο και ισχυρή τεχνική ικανότητα. Ο καλοφτιαγμένος εξοπλισμός μας παρέχει σταθερή, ακριβή τροφοδοσία για να ταιριάζει σε διάφορες γραμμές SMT, πωλώντας καλά στο εσωτερικό και στο εξωτερικό σε οικονομικές τιμές για μείωση του κόστους προμήθειας των πελατών. Υποστηριζόμενοι από πλήρη εξυπηρέτηση μετά την πώληση, συμπεριλαμβανομένης της θέσης σε λειτουργία, της εκπαίδευσης και της συντήρησης, καλωσορίζουμε τις έρευνες και τη συνεργασία.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
