Επισημαίνω
Μηχανή αυτόματης φόρτωσης PCB
,SMT γραμμή φορτωτής PCB
,πλήρως αυτόματο σύστημα φόρτωσης PCB
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαCNSMT
-
ΠιστοποίησηCE-flipper machine-elevator
-
Αριθμό μοντέλουHN-L10
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή Μεταφορά: Χύδην ή κοντέινερ
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης1-2 εργάσιμες
-
Όροι πληρωμήςL/C, D/A, D/P, T/T, Western Union, MoneyGram

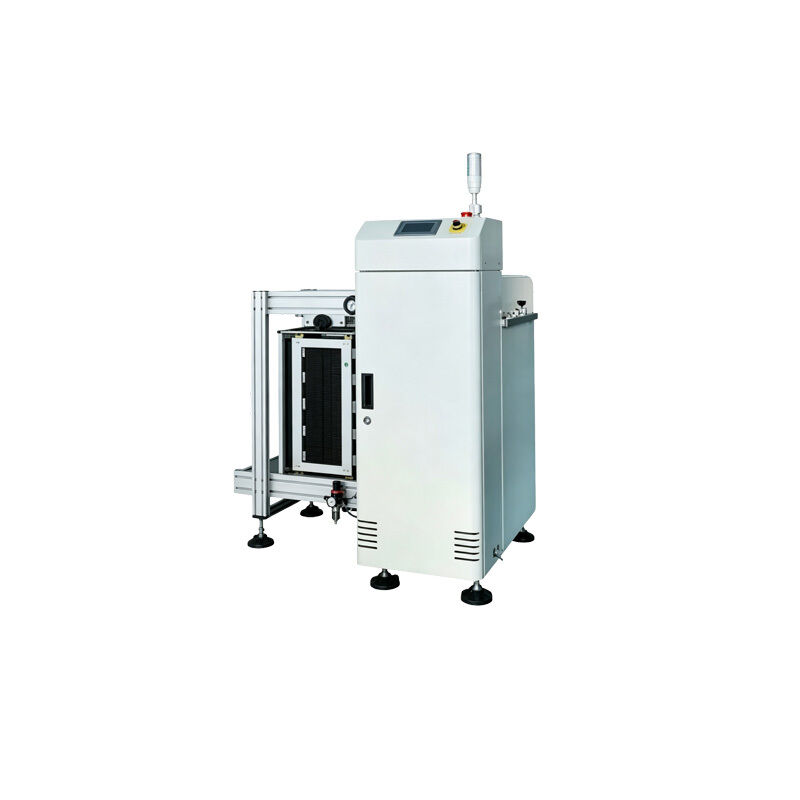

Πλήρως αυτόματος φορτωτής PCB
Πλήρως αυτόματο φορτιστή PCB
Προηγμένος εξοπλισμός αυτοματισμού για τις γραμμές παραγωγής SMT, σχεδιασμένος για αποτελεσματικές εργασίες χειρισμού και τροφοδοσίας PCB.
Πεδίο εφαρμογής
Ιδανικό για τις γραμμές παραγωγής επικάλυψης SMT, διαθέσιμο σε μεγάλα και μικρά μεγέθη πλαισίων για την ικανοποίηση διαφόρων απαιτήσεων παραγωγής.
Βασικά χαρακτηριστικά
- Σύστημα ελέγχου PLC + οθόνης αφής με διαισθητική εμφάνιση μενού
- Ανίχνευση σφαλμάτων με σύστημα συναγερμού ήχου και φωτός
- Εξοπλισμένο με πύλη σήματος επικοινωνίας SMEMA για απρόσκοπτη ενσωμάτωση
Πεδία εφαρμογής
Η πλήρως αυτόματη μηχανή φόρτωσης PCB εξυπηρετεί πολλαπλές βιομηχανίες, συμπεριλαμβανομένων των ηλεκτρονικών καταναλωτών 3C, των ηλεκτρονικών αυτοκινήτων, της βιομηχανικής παροχής ηλεκτρικής ενέργειας ελέγχου, των ιατρικών ηλεκτρονικών, της ασφάλειας του έξυπνου σπιτιού,και ηλιακή ενέργεια νέας ενέργειαςΕνσωματώνεται με τις γραμμές παραγωγής επιφανειακής τοποθέτησης SMT, DIP plug-in, επιθεώρηση AOI, διεργασία PCB και δοκιμή τελικού προϊόντος,που συνδέονται απρόσκοπτα με τις εκτυπωτικές μηχανές και τον εξοπλισμό επιφανειακής τοποθέτησης για να επιτρέπουν τις αυτόματες λειτουργίες τροφοδοσίας PCB.
Τεχνικές προδιαγραφές
| Παράμετρος | Μηχανή μικρού σχήματος | Μηχανή μεγάλου πλαισίου |
|---|---|---|
| Κατεύθυνση εργασίας και χώρος άκρου PCB | Αριστερά → Δεξιά (συνήθιστο), Δεξιά → Αριστερά (προαιρετικό), άκρη της διαδικασίας PCBA ≥ 5 mm | Αριστερά → Δεξιά (συνήθιστο), Δεξιά → Αριστερά (προαιρετικό), άκρη της διαδικασίας PCBA ≥ 5 mm |
| Μεταφορά ύψους και μέγιστου ύψους συστατικού | 920±20 mm, μικρότερο από 45 mm (προσαρμόζεται) | 920±20 mm, μικρότερο από 45 mm (προσαρμόζεται) |
| Σύστημα μεταφοράς | Μαύρη πλατιά μηχανική αλυσίδα από νάιλον | |
| Διαμόρφωση κινητήρα | 3 κινητήρες σταθερής ταχύτητας + 1 κινητήρας πέδησης | |
| Μέγεθος πλαισίου υλικού | 355 × 320 × 565 mm | 535 × 530 × 565 mm |
| Μέγιστο μέγεθος PCB | Δοκιμαστικό σύστημα | Δοκιμαστικό σύστημα |
| Μηχανισμός ανύψωσης | Στροφή με σφαίρα με ολοκληρωμένη πλατφόρμα ανύψωσης από χυμένο αλουμίνιο | |
| Συνολικές διαστάσεις (αποστολή/αποδοχή) | Στείλτε: 1330×780×1200 mm Αποδέκτης: 1750×780×1200 mm |
Στείλτε: 1800×1120×1350 mm Αποδέχεται: 2520×1120×1350 mm |
| Απαιτήσεις ισχύος | ≥0,4Mpa πίεση αέρα, 220V 50-60Hz τροφοδοσία | |
| Κατανάλωση ενέργειας και βάρος | 0.5KW, ≈240Kg | 0.5KW, ≈290Kg |
| Σύστημα ελέγχου | Επικεφαλής PLC + οθόνη ελέγχου αφής, πύλη επικοινωνίας SMEMA | |
Το αυτόματο φορτιστή πλακών κυκλωμάτων SMT είναι απαραίτητος εξοπλισμός αυτοματισμού για τις γραμμές παραγωγής SMT.Εναλλακτικά, η συσκευή μπορεί να χρησιμοποιηθεί για την εκτύπωση κλωστοϋφαντουργικών προϊόντων., μη επανδρωμένες λειτουργίες τροφοδοσίας PCB.
Με σταθερή λειτουργία και ακριβή ευθυγράμμιση, η μηχανή τροφοδοσίας PCB αντικαθιστά αποτελεσματικά την χειροκίνητη φόρτωση,εξάλειψη λειτουργικών σφαλμάτων και ηλεκτροστατικών ζημιών, βελτιώνοντας σημαντικά την αποδοτικότητα της γραμμής παραγωγήςΤο σύστημα υποστηρίζει την μαζική παραγωγή τυποποιημένων πλακίδων κυκλωμάτων και μπορεί να προσαρμοστεί για μη τυποποιημένες απαιτήσεις αυτόματης τροφοδοσίας PCB,με δυνατότητα προσαρμογής σε διάφορες ακανόνιστες και ειδικών μεγεθών πλακέτες PCB.
Τα μοντέλα μας καλύπτουν τα κύρια ενσωματωμένα στυλ φορτιστών SMT PCB, συνδυάζοντας τις λειτουργίες αυτόματης φόρτωσης, λήψης και συνεχούς τροφοδοσίας σε μια συμπαγή δομή.Ο εξοπλισμός υποστηρίζει την ταχεία αλλαγή γραμμής και την αντιμετώπιση προβλημάτων, καθιστώντας το κατάλληλο για γραμμές παραγωγής SMT σε πολλαπλές βιομηχανίες, συμπεριλαμβανομένης της ηλεκτρονικής 3C, της ηλεκτρονικής αυτοκινήτου, του βιομηχανικού ελέγχου και των ιατρικών εφαρμογών.
Προφυλάξεις για την ασφάλεια
- Μη φθάνουν στην περιοχή τροφοδοσίας της σανίδας κατά τη διάρκεια της λειτουργίας.
- Γνωρίστε τις θέσεις των κουμπιών διακοπής έκτακτης ανάγκης
- Η συντήρηση απαιτεί λειτουργίες απενεργοποίησης
- Η μη εξουσιοδοτημένη τροποποίηση του εξοπλισμού απαγορεύεται αυστηρά.
- Απαιτείται τακτική επιθεώρηση των εξαρτημάτων
Υπηρεσία μετά την πώληση
- Πλήρης εγγύηση για τη μηχανή
- Δωρεάν διορθώσεις και εκπαίδευση επί τόπου
- 24/7 τεχνική υποστήριξη και ερωτήσεις και απαντήσεις
- Γρήγορη βοήθεια επίλυσης προβλημάτων
- Μακροπρόθεσμη προμήθεια αρχικών εργοστασιακών εξαρτημάτων
Απαντήσεις πελατών
Οι πελάτες αναφέρουν ότι οι αυτόματοι φορτωτές PCB SMT της CNSMT λειτουργούν σταθερά και συνδέονται καλά με εκτυπωτές ζύμωσης, βελτιώνοντας σημαντικά την απόδοση τροφοδοσίας.Τα ειδικά μη τυποποιημένα σχέδια ταιριάζουν τέλεια στις γραμμές παραγωγής.Η ομάδα μετά την πώληση παρέχει άμεσες απαντήσεις και έγκαιρη έναρξη λειτουργίας στο χώρο.
Συχνές Ερωτήσεις
- Ασταθερότητα χαρτονιού και πίνακας αναρρόφησης:Προκαλείται από διαρροή πίτουρας αναρρόφησης, στρέβλωση της πλάκας ή απόκλιση από τη ρύθμιση παραμέτρων ύψους που οδηγεί σε άδεια αναρρόφηση ή πολλαπλή αναρρόφηση της πλάκας
- Ακριβής ευθυγράμμιση και απόκλιση τροφοδότησης:Εξαιτίας χαλαρών ζώνων, μη φυσιολογικού διαστήματος μεταξύ των σιδηροτροχιών καθοδήγησης, βρώμικων αισθητήρων ή μη ευθυγραμμισμένης τροφοδοσίας με εκτυπωτικές μηχανές
- Ασυνήθιστη λειτουργία εκκίνησης/αποστολής:Προκύπτουν από αστοχία φωτοηλεκτρικής επαγωγής, ανεπαρκή πίεση αέρα ή ανεξήγητη διακοπή λειτουργίας/διάρκεια παροχής άδειας πλακέτας
- Αύξηση τραυλισμού και μη φυσιολογικός θόρυβος:Προκαλείται από έλλειψη λίπανσης στις βίδες, συσσώρευση σκόνης στις γραμμές καθοδήγησης ή υπερβολικό φορτίο στους κινητήρες ανύψωσης
Πιστοποιητικά
Η CNSMT ειδικεύεται στην κατασκευή αυτόματων φορτιστών PCB SMT, συμπεριλαμβανομένων των μηχανών επεξεργασίας πλακών SMT, των τροφοδοτηρίων αντιστοίχισης εκτυπωτικών μηχανών, εξατομικευμένου μη τυποποιημένου εξοπλισμού,και ολοκληρωμένα μοντέλα φόρτωσης-αφόρτωσηςΟι μηχανές μας χρησιμοποιούνται ευρέως στις βιομηχανίες 3C, αυτοκινητοβιομηχανίας και βιομηχανικού ελέγχου, που πωλούνται παγκοσμίως με ανταγωνιστικές τιμές.Παρέχουμε πλήρη υπηρεσία μετά την πώληση και προσαρμοσμένες λύσεις για τους κατασκευαστές SMT.
