Επισημαίνω
Μηχανή αυτοματικής κοπής PCB
,Μηχανή τροφοδοσίας γραμμής SMT
,πλήρως αυτόματο κοπτήρα PCB
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαCNSMT
-
ΠιστοποίησηCE-flipper machine-elevator
-
Αριθμό μοντέλουHN-L20
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή Μεταφορά: Χύδην ή κοντέινερ
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης1-2 εργάσιμες
-
Όροι πληρωμήςL/C, D/A, D/P, T/T, Western Union, MoneyGram

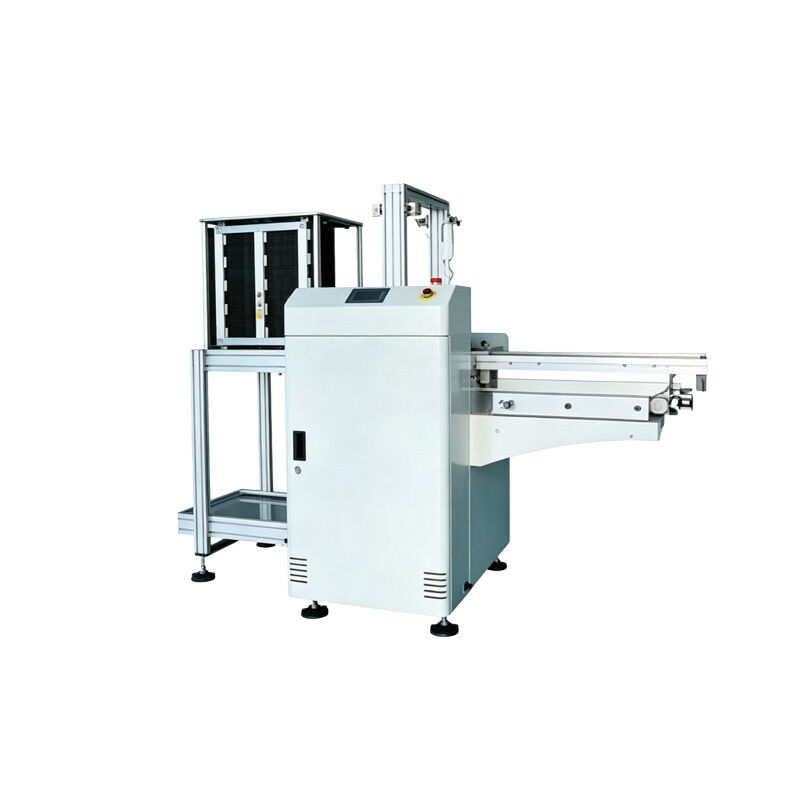

Πλήρως αυτόματη μηχανή κοπής και τροφοδοσίας PCB
Πλήρως αυτόματη μηχανή κοπής και τροφοδοσίας PCB
Προηγμένος εξοπλισμός αυτοματισμού σχεδιασμένος για γραμμές παραγωγής επίστρωσης SMT, διαθέσιμος σε μεγάλα και μικρά μεγέθη πλαισίου για να ανταποκρίνεται στις διάφορες απαιτήσεις κατασκευής.
Βασικά Χαρακτηριστικά
- PLC + σύστημα ελέγχου οθόνης αφής με ήχο σφάλματος και συναγερμό φωτός
- Διεπαφή εμφάνισης μενού για εύκολο χειρισμό
- Εξοπλισμένο με θύρα σήματος επικοινωνίας SMEMA
Πεδία Εφαρμογής
- Καταναλωτικά Ηλεκτρονικά: Παραγωγή PCB για κινητά τηλέφωνα, ακουστικά, smart wearables
- Οικιακές Συσκευές: Πίνακες ελέγχου για τηλεόραση, κλιματιστικό και μικρές οικιακές συσκευές
- New Energy: Πλακέτες προστασίας μπαταριών, σωρό φόρτισης και PCB αποθήκευσης ενέργειας
- Βιομηχανικός Έλεγχος & Ασφάλεια: Mainboards για ελεγκτές, κάμερες και έλεγχο πρόσβασης
- Ηλεκτρονικά Αυτοκινήτων: Πίνακες κυκλωμάτων ελέγχου οχημάτων, λαμπτήρων και αυτοκινήτων
- Εξοπλισμός επικοινωνίας: Γραμμές δρομολογητή, μεταγωγέα και μονάδα 5G PCB SMT
Τεχνικές Προδιαγραφές
| Παράμετρος | HN-L450 Αυτόματος Ανελκυστήρας | HN-F180 Αυτόματη μηχανή ανατροπής |
|---|---|---|
| Κατεύθυνση Εργασίας & Χώρος άκρων PCB | Αριστερά L ↔ Δεξιά R; Ακμή διεργασίας PCBA ≥ 5mm | |
| Ύψος μεταφοράς & Κάθαρση εξαρτημάτων | 920 ± 20 mm: 100 mm πάνω και 90 mm κάτω από την επιφάνεια της αλυσίδας | |
| Ταχύτητα μετάδοσης | 2-5m/min | 8-13μ/λεπτό |
| Ρύθμιση μετάδοσης & πλάτους | Βηματικός κινητήρας, ηλεκτρικά ρυθμιζόμενο πλάτος τροχιάς (50-460 mm) | |
| Τύπος μονάδας δίσκου | Ανύψωση με κινητήρα + αλυσίδα | Κινητήρας + Σύγχρονη ανατροπή με ιμάντα |
| Εγκεφαλικό επεισόδιο εξοπλισμού | Ύψος ανύψωσης 450mm | Αναποδογυρίστε 180° |
| Συνολικές Διαστάσεις | Μ640×Π1000×Υ1350 (mm) | Μ640×Π1100×Υ1350 (mm) |
| Πίεση αέρα & Τροφοδοσία | ≥0,4Mpa, AC220V 50-60Hz | |
| Κατανάλωση ρεύματος & Βάρος | 0,8KW, περίπου 180Kg | |
| Λειτουργία ελέγχου & επικοινωνία | PLC + οθόνη αφής, θύρα σήματος επικοινωνίας SMEMA | |
Η πλήρως αυτόματη μηχανή κοπής και λήψης PCB χρησιμεύει ως βασικός εξοπλισμός αυτοματισμού για τις γραμμές παραγωγής SMT. Διαθέτοντας δομή ραφιών υψηλής ποιότητας και έξυπνο σύστημα ελέγχου PLC, εξασφαλίζει σταθερή και ακριβή λειτουργία ενώ εξαλείφει προβλήματα εμπλοκής, απόκλισης και απόξεσης. Αυτή η αυτοματοποιημένη λύση αντικαθιστά αποτελεσματικά τη χειροκίνητη φόρτωση/εκφόρτωση, μειώνοντας το κόστος εργασίας και βελτιώνοντας την απόδοση της γραμμής παραγωγής.
Αυτός ο εξοπλισμός προσφέρει ισχυρή συμβατότητα με διάφορες προδιαγραφές και πάχη PCB, υποστηρίζοντας μη τυπική προσαρμογή για πολλαπλούς κλάδους, όπως ηλεκτρονικά είδη ευρείας κατανάλωσης, νέα ενέργεια, ηλεκτρονικά αυτοκινήτων και βιομηχανικό έλεγχο. Με απλή λειτουργία, ολοκληρωμένη προστασία ασφαλείας και χαμηλό ποσοστό αστοχίας, εξασφαλίζει συνεχή σταθερή λειτουργία. Ο κατασκευαστής παρέχει αξιόπιστες ποιοτικές, οικονομικά αποδοτικές λύσεις και πλήρη επιλογή προ-πωλήσεων, επιτόπιο εντοπισμό σφαλμάτων και υπηρεσίες συντήρησης μετά την πώληση δια βίου.
Προφυλάξεις ασφαλείας
Τυποποιημένη λειτουργία ασφαλείας:Οι χειριστές πρέπει να είναι ικανοί στις διαδικασίες εξοπλισμού. Ποτέ μην εισάγετε χέρια ή εργαλεία σε χώρους εργασίας κατά τη λειτουργία για να αποτρέψετε τους κινδύνους τσιμπήματος και να διασφαλίσετε την ασφάλεια της παραγωγής.
Ηλεκτρική και μη φυσιολογική προστασία:Εγκαταστήστε εξοπλισμό σε επίπεδη επιφάνεια με αξιόπιστη γείωση και σταθερή παροχή ρεύματος. Αποφύγετε τη λειτουργία με βρεγμένα χέρια. Πατήστε αμέσως το διακόπτη έκτακτης ανάγκης για εμπλοκή της πλακέτας, μη φυσιολογικό θόρυβο ή σφάλματα. Ποτέ μην λειτουργείτε με σφάλματα.
Καθημερινή Συντήρηση:Καθαρίζετε τακτικά τις ράγες οδήγησης, τους τροχούς μετάδοσης, τους αισθητήρες και άλλα βασικά εξαρτήματα. Απαγορεύονται οι μη εξουσιοδοτημένες αλλαγές παραμέτρων ή τροποποιήσεις κυκλώματος από μη επαγγελματίες για τη διατήρηση της ακρίβειας του εξοπλισμού και την παράταση της διάρκειας ζωής.
Εξυπηρέτηση & Υποστήριξη
Εγγύηση ολόκληρου του μηχανήματος:Όλος ο εξοπλισμός υφίσταται αυστηρή δοκιμή πριν από την αποστολή. Η τυπική εγγύηση καλύπτει δωρεάν συντήρηση και αντικατάσταση ανταλλακτικών για μη ανθρώπινη ζημιά κατά τη διάρκεια της περιόδου εγγύησης.
Επιτόπια εγκατάσταση & εκπαίδευση:Δωρεάν επιτόπια εγκατάσταση και εντοπισμός σφαλμάτων με εκπαίδευση χειριστή που καλύπτει τη λειτουργία του εξοπλισμού, τις ρυθμίσεις παραμέτρων, την καθημερινή συντήρηση και τη βασική αντιμετώπιση προβλημάτων.
Τεχνική Υποστήριξη Δια Βίου:Δια βίου δωρεάν τεχνική συμβουλευτική, καθοδήγηση λειτουργίας και υπηρεσίες αναβάθμισης. Υποστήριξη για μη τυπική προσαρμογή και προσαρμογή γραμμής παραγωγής. Η γρήγορη απόκριση μετά την πώληση ελαχιστοποιεί το χρόνο διακοπής λειτουργίας.
Σχόλια πελατών
"Το πλήρως αυτόματο μηχάνημα κοπής και τροφοδοσίας PCB CNSMT λειτουργεί σταθερά με ακριβή φόρτωση/εκφόρτωση χωρίς εμπλοκή, εξοικονομώντας αποτελεσματικά την εργασία. Ο εντοπισμός σφαλμάτων του εξοπλισμού είναι απλός, η τεχνική απόκριση μετά την πώληση είναι έγκαιρη και η επιτόπια εκπαίδευση είναι ολοκληρωμένη. Γρήγορη ηλεκτρονική καθοδήγηση για μικρά ζητήματα, προσεγμένη υπηρεσία διασφάλισης ποιότητας, εξαιρετική οικονομική απόδοση."
Συχνές Ερωτήσεις
Μπορεί η συσκευή να προσαρμοστεί σε PCB πολλαπλών μεγεθών;
Ναι, προσαρμόσιμο και συμβατό με πλακέτες κυκλωμάτων διαφορετικού πάχους και πλάτη. Οι μη τυποποιημένες σανίδες μπορούν να προσαρμοστούν σε διαφορετικά μοντέλα.
Ναι, προσαρμόσιμο και συμβατό με πλακέτες κυκλωμάτων διαφορετικού πάχους και πλάτη. Οι μη τυποποιημένες σανίδες μπορούν να προσαρμοστούν σε διαφορετικά μοντέλα.
Τι προκαλεί το συχνό μπλοκάρισμα της σανίδας;
Παραμόρφωση σανίδας, λανθασμένο πλάτος τροχιάς ή συσσώρευση σκόνης στους αισθητήρες. Επιλύστε με τον καθαρισμό των αισθητήρων και τη μικρορύθμιση του πλάτους της διαδρομής.
Παραμόρφωση σανίδας, λανθασμένο πλάτος τροχιάς ή συσσώρευση σκόνης στους αισθητήρες. Επιλύστε με τον καθαρισμό των αισθητήρων και τη μικρορύθμιση του πλάτους της διαδρομής.
Μπορεί ο εξοπλισμός να ενσωματωθεί με τις υπάρχουσες γραμμές SMT;
Τυπικά μοντέλα συμβατά με γενικές γραμμές συναρμολόγησης SMT. Οι παλιές γραμμές παραγωγής μπορούν να τοποθετηθούν εκ των υστέρων και να συνδεθούν ανάλογα με τις ανάγκες.
Τυπικά μοντέλα συμβατά με γενικές γραμμές συναρμολόγησης SMT. Οι παλιές γραμμές παραγωγής μπορούν να τοποθετηθούν εκ των υστέρων και να συνδεθούν ανάλογα με τις ανάγκες.
Πόσο καιρό είναι η εγγύηση; Πώς να αγοράσετε αξεσουάρ;
Πλήρης εγγύηση μηχανήματος με δωρεάν ανταλλακτικά για μη ανθρώπινη ζημιά. Εγγυημένη γνήσια εργοστασιακή τιμή προμήθειας ανταλλακτικών.
Πλήρης εγγύηση μηχανήματος με δωρεάν ανταλλακτικά για μη ανθρώπινη ζημιά. Εγγυημένη γνήσια εργοστασιακή τιμή προμήθειας ανταλλακτικών.
Τι γίνεται αν δεν ξέρω πώς να λειτουργήσω;
Επιτόπου εκπαίδευση εγκατάστασης κατά την άφιξη, απομακρυσμένη καθοδήγηση για μελλοντικές δυσλειτουργίες και γρήγορη βοήθεια μετά την πώληση.
Επιτόπου εκπαίδευση εγκατάστασης κατά την άφιξη, απομακρυσμένη καθοδήγηση για μελλοντικές δυσλειτουργίες και γρήγορη βοήθεια μετά την πώληση.
Πιστοποιήσεις
Η CNSMT ειδικεύεται στην Ε&Α και στην κατασκευή πλήρως αυτόματων συστημάτων φόρτωσης & εκφόρτωσης PCB για γραμμές παραγωγής SMT. Ο έξυπνος εξοπλισμός μας ελεγχόμενος από PLC διαθέτει σταθερή λειτουργία και ακριβή μεταφορά πλακέτας για να μειώσει σημαντικά το κόστος εργασίας. Με αξιόπιστη ποιότητα και ανταγωνιστικές τιμές, τα μηχανήματα μας εξυπηρετούν κατασκευαστές ηλεκτρονικών ειδών σε όλο τον κόσμο. Προσφέρουμε πλήρη καθοδήγηση επιλογής πριν από την πώληση, επιτόπια θέση σε λειτουργία, μακροχρόνια συντήρηση μετά την πώληση και μη τυποποιημένες υπηρεσίες προσαρμογής.
