Μηχανή αυτόματης αναστροφής SMT PCB
,Μηχανή ανύψωσης γραμμής συναρμολόγησης PCB
,Εξοπλισμός για την αναστροφή πλακών κυκλωμάτων SMT
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαCNSMT
-
ΠιστοποίησηCE-flipper machine-elevator
-
Αριθμό μοντέλουHN-L450-F180
-
Ποσότητα παραγγελίας min1 σετ μηχανής ή μικτή παραγγελία είναι επίσης αποδεκτή Μεταφορά: Χύδην ή κοντέινερ
-
ΤιμήΔιαπραγματεύσιμα
-
Συσκευασία λεπτομέρειεςΤα τυπικά κουτιά εξαγωγής και οι στιβαρές συσκευασίες σκληρού ξύλου είναι και οι δύο επιλογές
-
Χρόνος παράδοσης1-2 εργάσιμες
-
Όροι πληρωμήςL/C, D/A, D/P, T/T, Western Union, MoneyGram

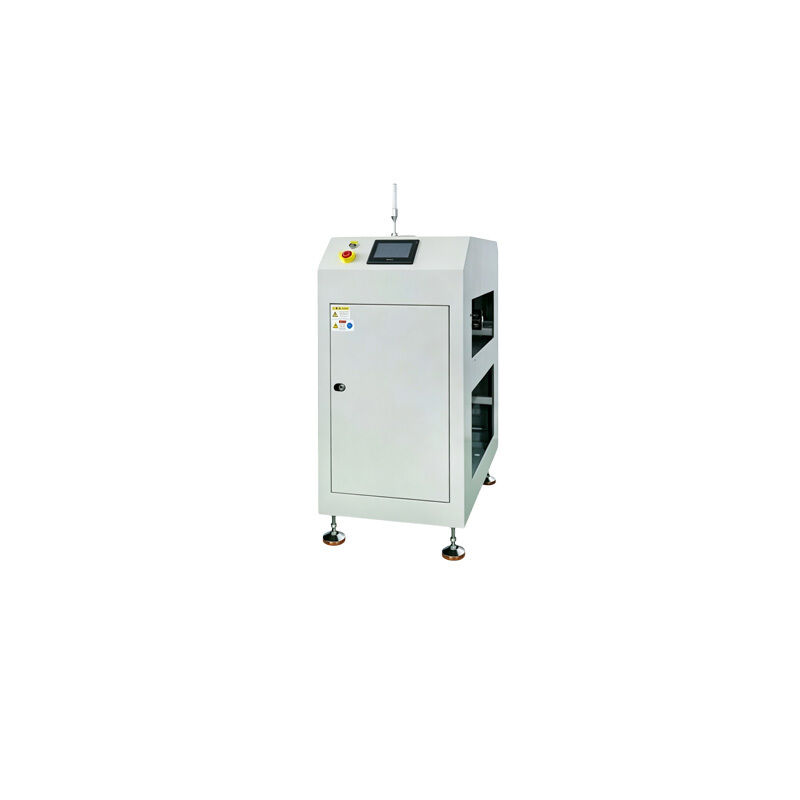

Μηχανή αυτόματης ανύψωσης/σύνδεσης κυκλωμάτων SMT
Εργαστήρια συσσωρευτικών κυκλωμάτων SMT
Προηγμένος εξοπλισμός αυτοματισμού σχεδιασμένος για γραμμές παραγωγής SMT, παρέχοντας αποτελεσματικές λύσεις ανύψωσης και αναστροφής PCB για διαδικασίες ηλεκτρονικής κατασκευής.
Πεδίο εφαρμογής
- Εφαρμόζεται σε γραμμή παραγωγής επικάλυψης SMT και σε γραμμή παραγωγής μη τυποποιημένου εξοπλισμού
Βασικά χαρακτηριστικά
- Επικεφαλής PLC + χειρισμός με οθόνη αφής με συναγερμό ήχου και φωτός και προβολή μενού
- Εξοπλισμένο με πύλη σήματος επικοινωνίας SMEMA
Πεδία εφαρμογής
- Η γραμμή παραγωγής SMT για την τροφοδοσία PCB, την ανύψωση και τη μετατροπή πλακέτων πριν και μετά τη συγκόλληση με επανεξέταση
- Μετά την επεξεργασία των PCB: επιθεώρηση AOI, συμμόρφωση της επικάλυψης, εισαγωγή των εξαρτημάτων
- Νέα ενεργειακή βιομηχανία: παραγωγή PCB αποθήκευσης ενέργειας, τροφοδοσίας ηλεκτρικής ενέργειας και κυκλωμάτων μπαταριών
- Αυτοματοποιημένη γραμμή συναρμολόγησης κυκλωτικών πλακών βιομηχανικών συσκευών ελέγχου και οικιακής χρήσης
Τεχνικές προδιαγραφές
| Προδιαγραφές | Εξαγωγέας HN-L450 | Ηλεκτρονική μηχανή αναστροφής HN-F180 |
|---|---|---|
| Κατεύθυνση εργασίας και χώρος άκρων PCB | Αριστερά L <--> δεξιά R· άκρη της διαδικασίας PCBA ≥ 5 mm | |
| Υψόμετρο μεταφοράς και μέγιστο ύψος των εξαρτημάτων | 920 ± 20 mm: 100 mm πάνω και 90 mm κάτω από την επιφάνεια της αλυσίδας | |
| Ταχύτητα μεταφοράς | 2-5m/min | 8-13m/min |
| Μέθοδος διαμόρφωσης κινητήρα μετάδοσης και πλάτους | Στάπτης κινητήρας, ηλεκτρικά ρυθμιζόμενο πλάτος τροχιάς, πλάτος διαμόρφωσης πλάτους 50-460 mm | |
| Τύπος οχήματος | Ανύψωση με κινητήρα+αλυσίδα | Μηχανή + συγχρονισμένη ζώνη που οδηγεί σε αναστροφή |
| Στροφή εξοπλισμού | Υψόμετρο ανύψωσης 450 mm | Γύρισμα 180° |
| Συνολικές διαστάσεις | Δοκιμαστικό μέγεθος | Δοκιμαστικό μέγεθος |
| Πίεση αέρα εξοπλισμού και παροχή ενέργειας | ≥0,4Mpa, AC220V 50-60Hz | |
| Συνολική κατανάλωση ισχύος και βάρος του εξοπλισμού | 00,8KW, περίπου 180 κιλά. | |
| Τρόπος ελέγχου και πύλη επικοινωνίας | Επικεφαλής PLC + οθόνη αφής, πύλη σήματος επικοινωνίας SMEMA | |
Το εργοστάσιό μας ειδικεύεται στην προμήθεια αυτόματων ανελκυστήρων PCB, εξοπλισμού ανύψωσης πλακών κυκλωμάτων, ανελκυστήρων φόρτωσης και εκφόρτωσης SMT, καθώς και μηχανών αυτόματης αναστροφής PCB,Μηχανές αναστροφής πλακών κυκλωμάτωνΕίμαστε ο βασικός βοηθητικός εξοπλισμός αυτοματισμού που υποστηρίζει τις γραμμές συναρμολόγησης SMT.
Η μηχανή αυτόματης αναστροφής PCB είναι ειδικά σχεδιασμένη για τη διαδικασία παραγωγής πλακών κυκλωμάτων, κατάλληλη για διάφορες συμβατικές και μη τυποποιημένες πλακέτες κυκλωμάτων PCB,ευρέως χρησιμοποιείται στην ηλεκτρονική SMT, δοκιμές, συναρμολόγηση, επικάλυψη και άλλες διαδικασίες.
Ο εξοπλισμός ανύψωσης PCB λειτουργεί ομαλά και έχει ρυθμιζόμενο ύψος ανύψωσης, το οποίο μπορεί να ολοκληρώσει αποτελεσματικά τις εργασίες μεταφοράς υλικού στη γραμμή παραγωγής SMT,να συνδέουν αποτελεσματικά διάφορες διαδικασίες παραγωγήςΤο υποβοηθούμενο εξοπλισμό SMT μπορεί να ολοκληρώσει γρήγορα τη μετατροπή των πλακών κυκλωμάτων,να καλύπτει τις ανάγκες παραγωγής διπλής επιφάνειας και διπλής επιθεώρησης, και να βελτιώσει σημαντικά το επίπεδο αυτοματισμού της γραμμής παραγωγής.
Ολόκληρος ο εξοπλισμός είναι εύκολος στη λειτουργία, εξαιρετικά συμβατός και έχει χαμηλό ποσοστό αποτυχίας.Ο εξοπλισμός έχει υψηλή οικονομική απόδοσηΗ συσκευή είναι εξοπλισμένη με ολοκληρωμένη υπηρεσία μετά την πώληση, παρέχοντας εγκατάσταση, διενέργεια διορθώσεων,και τεχνική υποστήριξη για να βοηθήσει τις επιχειρήσεις να μειώσουν το κόστος και να αυξήσουν την αποτελεσματικότητα.
Προφυλάξεις για τη χρήση
Ο εξοπλισμός πρέπει να συνδέεται με τη γη σύμφωνα με τις απαιτήσεις και να λειτουργεί με ονομαστική τάση.Απαγορεύεται να αγγίζετε τα τμήματα της μετάδοσης.Το μη τεχνικό προσωπικό δεν επιτρέπεται να αποσυναρμολογεί ή να τροποποιεί τις παραμέτρους χωρίς άδεια.και επιθεώρηση του αέρα και των ηλεκτρικών κυκλωμάτων απαιτούνται επίσης.
Εγγύηση συντήρησης μετά την πώληση
Ολοκληρωμένη εγγύηση μηχανής, δωρεάν συντήρηση για μη ανθρώπινα σφάλματα.Η τιμή κόστους ζωής παρέχει αρχικά εξαρτήματα εργοστασίου, πλήρης τεχνική υποστήριξη της διαδικασίας, βαθμονόμηση εξοπλισμού και υπηρεσίες παρακολούθησης μετά την πώληση.
Επιστροφή πελατών και επικοινωνία μετά την πώληση
Ο ανυψωτής και το πτερύγιο PCB λειτουργούν ομαλά και βελτιώνουν την παραγωγική απόδοση με χαμηλό ποσοστό αποτυχίας.Αξιόπιστη ποιότητα και προσεκτική υποστήριξη εξασφαλίζουν υψηλή ικανοποίηση των πελατών και επαναλαμβάνονται οι παραγγελίες.
Συχνές Ερωτήσεις
- Με ποιες πλακέτες PCB και γραμμές παραγωγής είναι συμβατές οι συσκευές;
Γενικές πλακέτες κυκλωμάτων SMT, PCB νέας ενέργειας και πλακέτες κυκλωμάτων βιομηχανικού ελέγχου μπορούν να συνδεθούν σε τυποποιημένες γραμμές συναρμολόγησης SMT, να υποστηρίζουν μη τυποποιημένα εξατομικευμένα εξαρτήματα και μοντέλα,και προσαρμόζονται στην παραγωγή πλακών πολλαπλών προδιαγραφών. - Τι πρέπει να κάνω αν ο εξοπλισμός κολλήσει και η ανύψωση/ανατροπή δεν είναι ομαλή;
Πρώτα, σταματήστε το μηχάνημα και κόψτε το ρεύμα για να ελέγξετε για υπερφόρτωση του πίνακα, συσσώρευση σκόνης και παρεμβολή στα μέρη μετάδοσης και λανθασμένες ρυθμίσεις παραμέτρων.Τα απλά λάθη μπορούν να καθοδηγηθούν εξ αποστάσεως για την αντιμετώπιση προβλημάτων, και τα περίπλοκα προβλήματα μπορούν να οργανωθούν για τους μηχανικούς να έρθουν και να επιθεωρήσουν. - Μπορεί η συσκευή να ρυθμίσει την ταχύτητα και το ύψος;
Υποστήριξη ρύθμισης ταχύτητας, ρύθμιση ύψους, χρονομετρημένη εκκίνηση και στάση, οι παραμέτροι μπορούν να ρυθμιστούν με μια οθόνη αφής, εύκολη στη λειτουργία, προσαρμοσμένη στον ρυθμό παραγωγής διαφορετικών διαδικασιών. - Πώς εξασφαλίζεται η εγγύηση και τα εξαρτήματα μετά την πώληση;
Ολοκληρωμένη εγγύηση για το μηχάνημα, δωρεάν συντήρηση και αντικατάσταση για μη ανθρώπινα σφάλματα. Δια βίου προμήθεια αρχικών εξαρτημάτων, παροχή εξ αποστάσεως τεχνικής υποστήριξης, βαθμονόμηση εξοπλισμού,και τακτικές υπηρεσίες παροχής συμβουλών συντήρησης.
Πιστοποίηση
Η CNSMT ειδικεύεται στην κατασκευή αυτόματων ανελκυστήρων PCB SMT και μηχανών μετατροπής..Προσφέρουμε πλήρη υπηρεσίες μετά την πώληση, συμπεριλαμβανομένης της έναρξης λειτουργίας, της κατάρτισης και της συντήρησης, κερδίζοντας ευρεία εμπιστοσύνη από τους κατασκευαστές ηλεκτρονικών προϊόντων σε όλο τον κόσμο.
